溜溜问答 > 平面设计 > CAD问答 > CAD中这种折线代表什么意思？
高傑西
高傑西
邀请你来回答
1083人阅读 2022-05-05

CAD中这种折线代表什么意思？

在一栋楼二层的一部分出现这个折线。请问大家这是什么意思啊？
CAD中这种折线代表什么意思？
我要回答
4个回答

“打断线”，表示：所看到的图，“不止”这个区域，省略中间区域

查看全部
2022-05-05
赞 回复 采纳

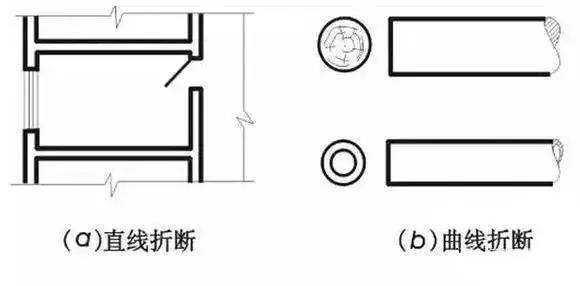

折断符号

直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

曲线折断：对圆形构件的图形折断，其折断符号为曲线。

CAD中这种折线代表什么意思？

查看全部
2022-05-05
赞 回复 采纳

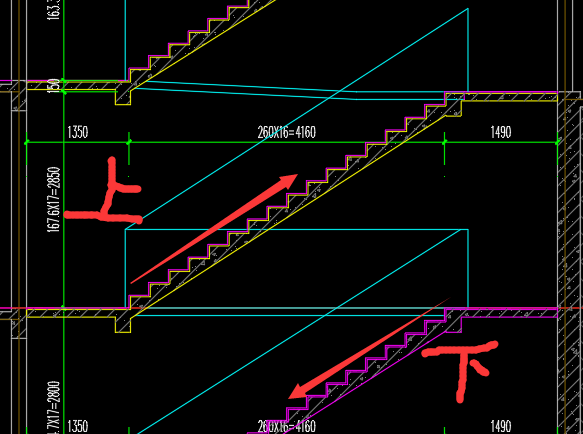

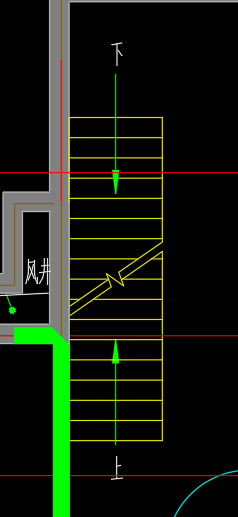

折断线，用于楼梯、坡道处，表示剖切位置上的梯段下半部和下的梯段上半部，例如下图：

CAD中这种折线代表什么意思？

CAD中这种折线代表什么意思？


你那个图看着像双层的坡道，和图上楼梯类似

查看全部
2022-05-05
赞 (2) 回复 采纳

也可以称为折断线，相当于文章中省略号的意思！尺寸较长，图纸内容一致时，可以加入这个符号，省略掉其中部分，多用于走廊，楼梯、通道等！

查看全部
2022-05-05
赞 (1) 回复 采纳

相关问题

CAD图中的这种折线是代表什么意思？
共4条回答 >
Angel&love： 就是挑空，比如是二楼的平面图，说明一楼这部分是空的，中庭。
赞 (14) 回复
CAD里这根折线代表什么意思？
共2条回答 >
🐷： 孔洞参考，，
赞 回复
求教CAD中这种折线是什么意思？
共2条回答 >
WEN： 折线表示架空层
赞 (1) 回复
CAD 图纸中这种折线代表什么意思？谢谢了？
共2条回答 >
A-尚雅装饰 张瑾瑶🐰： 表示它图纸上的距离不是和图纸上其他比例一样，有一段被省略了，就好比他是300的长度，但是他只画160，就表示在中间的折线省略了140.。
赞 (3) 回复
CAD 楼梯的绘制 折线代表什么意思？
共0条回答 >
