电气CAD制图中 标准a4图框 外框线多粗 内框线多粗 两框间距多大

我要回答
4个回答

这方面的内容在相应的国家标准中都有具体的规定。

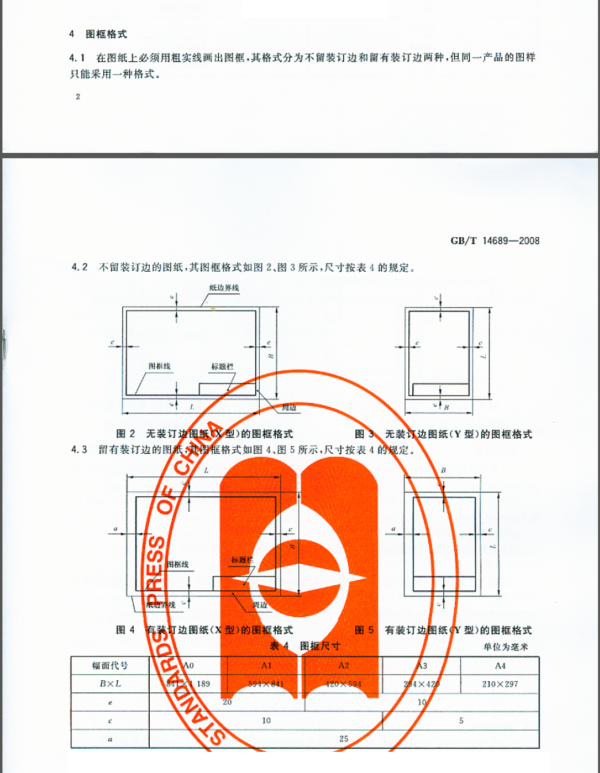

图框格式及相关尺寸应符合国家标准GB/T 14689-2008《技术制图 图纸幅面和格式》中的规定，见下面第一个图。

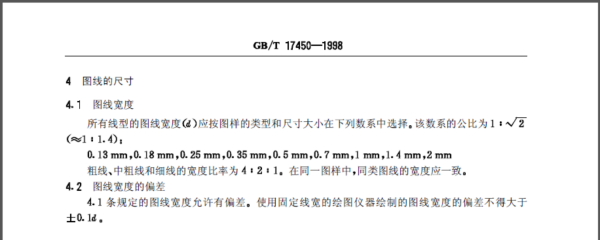

图框线：内框线为粗实线；外框线实为图纸的边界线，一般用细实线标示。图线宽度按国家标准 GB/T 17450-1998《技术制图 图线》中的规定选取，（见下面第二个图）。

电气CAD制图中 标准a4图框 外框线多粗 内框线多粗 两框间距多大

电气CAD制图中 标准a4图框 外框线多粗 内框线多粗 两框间距多大

查看全部
2022-05-05
赞 (12) 回复 采纳

你下载一个浩辰电气软件，里面有插入图框的功能，你直接插入一个A4图框，就不用研究图框的问题了。

查看全部
2022-05-05
赞 (4) 回复 采纳

参考建筑电气相关制图规范

查看全部
2022-05-05
赞 回复 采纳

这个要是按机械制图的要求，A4图框分两种，一种带装订边，一种不带装订边。

电气CAD制图中 标准a4图框 外框线多粗 内框线多粗 两框间距多大

这是带装订边的，不带装订边的话，粗线（就是里边的图框线）都是距离纸边界线（就是最外边的细线）5mm。

查看全部
2022-05-05
赞 (7) 回复 采纳

相关问题

CAD中为什么图框的样式一样，内框却比外框要粗？
共3条回答 >
馒阿头： 1、内框是样条线有宽度你说特性一样有没有检查全局宽度2、或者内框和外框所在图层不同图层有设置线宽CAD命令行下行有点线宽也可以实现这效果
赞 回复
工程制图中的外图框和内图框的线粗分别为多少？
共3条回答 >
A ： 国家机械制图标准中规定工程图外图框使用细实线，线宽0.1mm;内图框使用粗实线，线宽0.2-0.5mm。
赞 (12) 回复
Word文档怎么设置外框线和内框线？
共2条回答 >
叶玲： 以设置表格外框线为1.5磅内框线为0.5磅为例：1、打Word，选中整个表格；（不要多选，多选不会出下面的右键不会出现边框与底纹的选项）2、右键选边框和底纹；3、在弹出对话框中，在左侧设置那选“自定义”，再看宽度下拉菜单选择1又2分之1，这就是1.5磅，再在右侧的预览区点四个边，不要点到中间。再在宽度下拉菜单中选2分之1磅，这就是0.5磅，再在右侧的预览区分别点中间十字线！确定即可。
赞 回复
Word外框线和内框线怎么分别设置？
共1条回答 >
A0&戏 金帅装饰： 在word中选择好表格，右键选择边框和底纹外框线选择方框来设置，内框线利用网格或全部来处理，另外结合预览中的那几个方向线来选择处理。
赞 回复
Word怎么设置内框线和外框线？
共1条回答 >
常麦央： 直接在表格的上方这一栏工具栏就有。设置框线。点开向下的三角符号里面就可以供你选择那款鞋和外框线还有其他。格式的框线。
