CAD轴测图怎么将样条曲线转成多段线？

我要回答
1个回答

我们在使用cad时会发现有些命令和线形只能争对多段线使用，但要是画图时一不小心误用了样条曲线，线段有很多而且很长返工又费时费力该怎么办呢？跟着小编来吧，帮你解决难题。

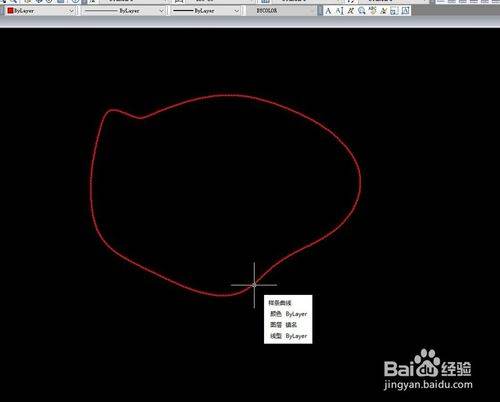

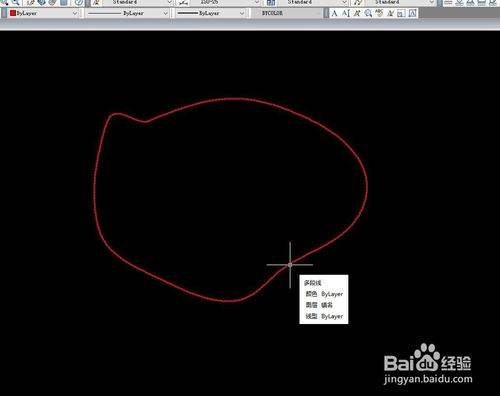

首先小编现在cad图幅里画一个闭合的样条曲线，如图，你可以看到线的属性是样条曲线。

CAD轴测图怎么将样条曲线转成多段线？

2

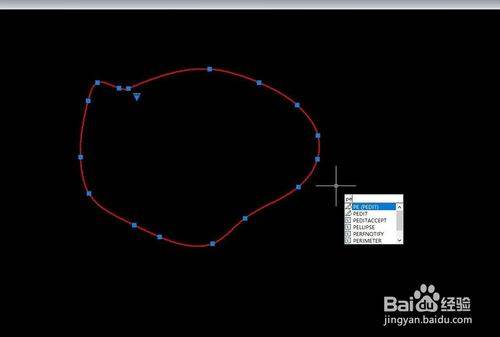

我们选中需要转换的样条曲线，输入“PE”命令（PE命令不但可以把样条曲线转换成多段线，还可以将直线转换成多段线）。

CAD轴测图怎么将样条曲线转成多段线？

3

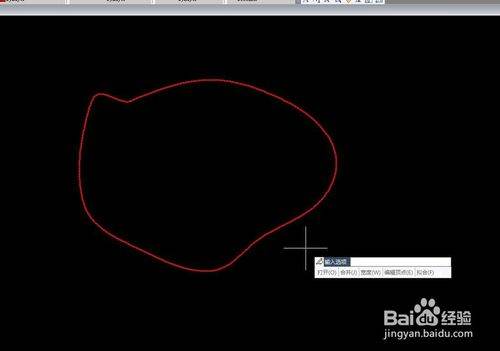

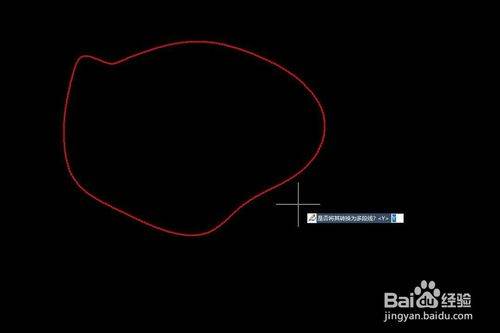

输入“PE”命令后，我们确定，然后会问你是否将其转换为多段线，我们输入“Y”确定，这时出现指定精度，我们输入“10”，再点击确定，确定后会弹出一个命令窗口，我们不用管它，直接确定就好。

CAD轴测图怎么将样条曲线转成多段线？

CAD轴测图怎么将样条曲线转成多段线？

CAD轴测图怎么将样条曲线转成多段线？

4

完成上述操作后，你的样条曲线就已经转换为多段线了，如图，小编点击线的属性，已经是多段线。

CAD轴测图怎么将样条曲线转成多段线？

查看全部
2022-05-05
赞 回复 采纳

相关问题

CAD 样条曲线转多段线
共3条回答 >
🐰： 2、如何把样条曲线转换成多段线？命令行键入命令：flatten，按提示选择你要转换的样条曲线即可。注意：flatten命令是exPRess扩展工具包中的命令，使用前先确认你已经安装了这个扩展工具。3、把样条曲线转换成多段线另类方法方法1：将要转换的样条曲线复制在一新图中，用“另存为”命令将图纸保存为“AutoCADr12/l12dxf(*.dxf)”格式，再“打开”命令选择打开刚才保存的“dxf(*.dxf)”格式文件即可。方法2：用wmfout命令选择要要转换的样条后，将所选对象保存为“图元文....
赞 (202) 回复
CAD 多段线怎么转样条曲线？
共2条回答 >
玩的开心： 一、直接用“编辑样条曲线”命令splinedit，选择“转化为多段线”就可以了。如果用的版本里没这个命令，那可以试一下，把文件保存成一个很低的版本，比如r12，然后再打开文件，原来的样条就自动变为多段线了。　　二、CAD的实用小技巧：　　1、在标注时，使标注离图有一定的距离时，执行dimexo命令，再输入数字调整距离。　　2、用Break命令时，输入第二点时，可以输入@，这样可以在第一点打断。　　3、AutoCAD中，文件可以作为块插入其他文件中，但这会使文件过于庞大，可以用purge命令来清除....
赞 回复
CAD样条曲线转为多段线
共1条回答 >
Monster： CAD是工程中常用的制图软件，制图过程中，经常要用到各种线条，下面我就来讲讲，在CAD中如何把样条曲线转为多段线。01首先，我们打开CAD，如图所示，点击“样条曲线”按钮，任意画一条样条曲线。02点击菜单栏“express”,然后在下拉菜单和扩展菜单中依次点击“modify”和“flattenobjects”。03然后，点击一下样条曲线，如图所示，选中后样条曲线呈虚线样式，点击右键确认。04此时，就发现原来的样条曲线变成多段线了，效果如下图所示。
赞 回复
CAD样条曲线和多段线怎么闭合？
共1条回答 >
___吉祥如意◇： CAD中样条曲线和多段线闭合的方法如下：样条曲线闭合：首先打开浩辰CAD，点击绘图，再点击样条曲线或者在命令行直接输入SPL，SPL是样条曲线的快捷键。在图上点击一点，再移动鼠标点击另外一个点，需要几个点控制线的形状就点击几个点，最后连续按空格键三次确认样条曲线形状并退出命令。如果想要改变这条曲线的形状，可以点击线条，出现夹点，鼠标点击夹点拖动夹点来控制线条的形状。多段线闭合：打开CAD制图软件，输入快捷命令：PL，按回车键确认，绘制出一条多线段为例。输入快捷命令：PE，按回车键确认。根据命令行....
赞 (6) 回复
