CAD外部参照功能使设计图纸之间的共享更方便、更快捷，使不同设计人员之间可以共享设计信息，提高设计准确度及专业协作效率。下面简单讲一下外部参照的使用方法及其作用，并以建筑行业为例介绍了外部参照的操作技巧和应该注意的问题。

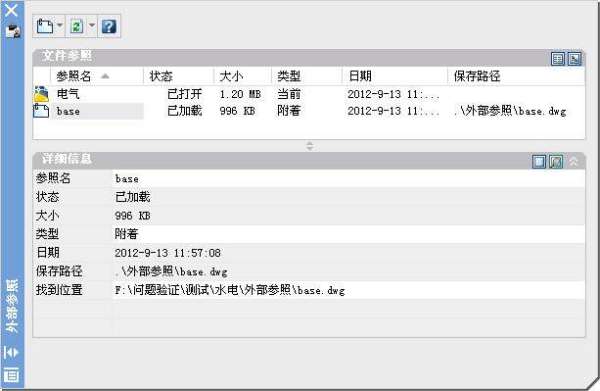

外部参照英文为External Reference，有时也被翻译为“外部引用”（个人觉得外部引用更容易理解），简称Xref，是在CAD（AutoCAD及浩辰CAD等常用CAD软件）中将其他图纸引用到当前图的一种方法。

1、概述

在CAD中将其它图形调入到当前图形中有两种方法：一是用图块插入的方式插入图形；二是用外部参照引用图形。

当把一个图形文件作为图块插入时，图块的定义及其相关的具体图形信息都保存在当前图形数据中，当前图形文件与被插入的文件不存在任何关联。而当以外部参照的形式引用文件时，并不在当前图形中记录被引用文件的具体信息，只是在当前图形中记录了外部参照的位置和名字，以及图层状态，当一个含有外部参照的文件被打开时，它会按照记录的路径去搜索外部参照文件。如果外部参照原文件被修改，含外部参照的图形文件会会自动更新。在建筑设计或其他行业设计中，如果各专业之间需要协同工作、相互配合，采用外部参照可以保证项目组的设计人员之间的引用都是最新的，从而减少不必要的复制及协作滞后，以提高设计质量和设计效率。

布局空间通常用来排图打印，布局空间提供了一张虚拟的纸张，可以通过视口将模型空间按一定比例大小摆放到纸张上，当然也可以在布局空中绘图，例如进行标注、插入图框。
