溜溜问答 > 平面设计 > CAD问答 > 电气CAD双控开关怎样布线？
高傑西
高傑西
邀请你来回答
391人阅读 2022-04-27

电气CAD双控开关怎样布线？

电气CAD双控开关怎样布线？
我要回答
2个回答

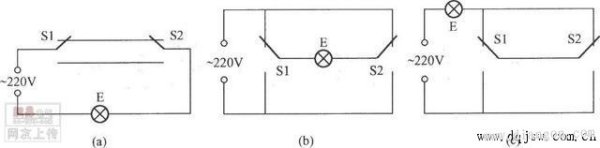

开关接线图一：

电气CAD双控开关怎样布线？

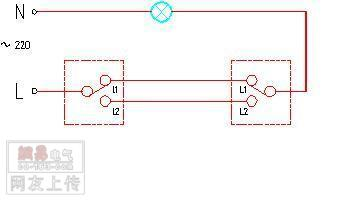

开关接线图二：

电气CAD双控开关怎样布线？

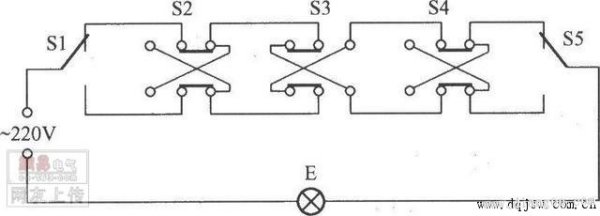

开关接线图三：

电气CAD双控开关怎样布线？

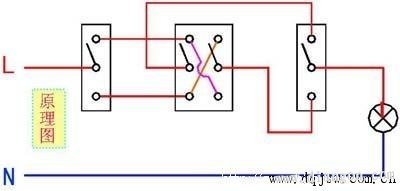

开关接线图四：

电气CAD双控开关怎样布线？

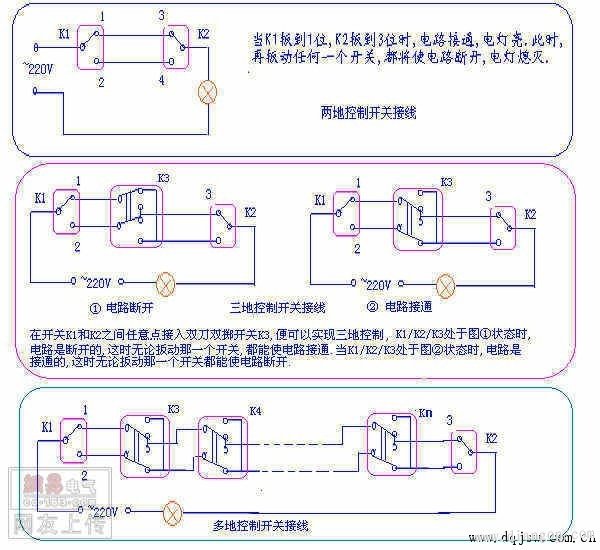

开关接线图五：

电气CAD双控开关怎样布线？

查看全部
2022-04-27
赞 回复 采纳

你只要画2个开关在把要控制的灯和俩开关连上线就行了灯和灯之间的线是四根要标注4

电气CAD双控开关怎样布线？

查看全部
2022-04-27
赞 (3) 回复 采纳

相关问题

单控双联开关与双控单联开关的原理及区别
共5条回答 >
郑丹： 单控双联开关，常规喜欢叫“双联单控开关”，如楼上所说，是由两个翘板开关组成，控制两组灯的开、灭。双控单联开关，常规喜欢叫“单联双控开关”，外观是一个翘板开关。比如说在楼下和楼上都分别装有一个单联双控开关，我在楼下按开关，灯亮了；我上楼到楼上，按楼上的单联双控开关，相同的灯又灭了。这样使用就比较方便。
赞 (38) 回复
什么是双联双控开关？
共3条回答 >
金金： 双联就是两个开关在一个控制面板上的，双控就是一个开关既有常开点又有常闭点。楼梯灯的开关就是双控开关。
赞 (77) 回复
双联双控开关电气符号怎么画？
共2条回答 >
转身的回忆： 电气符号如配图双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。具体接法：把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。这样当开关1和2的刀同时打向各自触点1或同时打向触点2时，电路接通，则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。因此两个开关都可以控制灯。
赞 回复
CAD家装双联双控开关怎么布置？
共2条回答 >
ELEVEN•5211： 1.先来看开关的种类单联单控开关，就是一个开关面板上只有一个开关，只能控制一个或者一组灯。双联单控开关就是一个面板上有两个开关，可以各自控制一个灯或者一组灯。单联双控开关就是一个面板上有一个开关，可以和另外一个安装在其他地方的开关同时控制同样的灯，一般用在走廊或者客厅。2.玄关和客厅一部分，在门口有一个三联单控开关，控制玄关，还有客厅部分天花的筒灯，和吸顶灯。有一个单联双控开关控制中间的吸顶灯，还有客厅里也有一个单联双控开关控制同一个吸顶灯。这是为了人想要休息的时候不用到门口关灯了，直接就在客厅....
赞 (1) 回复
CAD单联双控开关怎么用？
共1条回答 >
SIJ-abob： cad开关如何布置第一步先来看开关的种类，单联单控开关，就是一个开关面板上只有一个开关，只能控制一个或者一组灯。双联单控开关就是一个面板上有两个开关，可以各自控制一个灯或者一组灯。单联双控开关就是一个面板上有一个开关，可以和另外一个安装在其他地方的开关同时控制同样的灯，一般用在走廊或者客厅。
赞 回复
