询问CAD绘图员具体工作过程？

1.
建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。

2.
确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。

3.
剖面线的添加。首先选择剖面类型，角度，比例，然后选择剖面。

4.
尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。

5.
编写技术要求。

6.
添加图框及标题栏，如果是装配图还有标注零部件序号及明细表。

一般企业不会让你对着图纸画图的.有的是草图.工程师设计好.然后让你输入电脑,一方面是存底,别一方面是打印出来清楚点.CAD这个制图软件非常容易学,如果有个人指点一下几个小时可以基本命令操作.但仅仅是对这个软件进行操作,制图员也许是要些要求的,不会仅要求对着图画图,最基本的要懂得看图,也就是一般的三视图,如果懂得看图了,做个制图员没问题.因为有的企业要让你对着一个实物画图,这就涉及到三视图了.所以我觉得楼主最好是边学习CAD这个软件的时候边看看机械制图相关的书.如果光是制图员的话工资是1500左右,在广东这边是这样,如果设计就不同了,比较高.

CAD绘图员具体工作过程

1、CAD组配合设计师量房，以及对甲方提供的图纸进行电子化，熟悉相关建筑情况；

2、制图员（最好2位）应和设计师一起去施工现场量房照相与甲方现场进行沟通；

3、量房要用不同颜色的笔，绘制记录出现场的第一手资料，特别是管线梁柱等部位；

4、照相应全面，多角度，特别注重管线梁柱楼梯等结构细节的特写；

5、原始尺寸图由制图员绘制（量房时的画图者）；

6、原始图完成后交设计师做平面方案；

7、对平面方案进行多次修改完善；

8、在甲方负责人签字确认的方案图纸（平面和效果图）的基础上，再去现场复核一下各空间的尺寸，及拍照备用；

9、绘制和深化其他平面图；

10、配合设备工程师绘制相关的设备部分施工图；

11、完成所有不同空间的立面图纸；

12、完成三大面及各种造型的节点详图，节点图的剖切要求最好能横竖双向表现；

13、与设计师配合，对平面图、立面图和节点图应全面熟悉和配合，发现问题及时解决；

14、制图员编制目录，说明，应与图纸一一对应，尤其是说明应有通用说明和专项说明之分，专项说明应详细到位；

15、打印图纸应先借款办理财务手续，图纸会签，图纸数量，盖章等应完备；

16、呈送给任何部门的图纸应有工作联系单，并签字归档；

17、竣工图的编制应在施工图的基础上，结合施工过程中的补充图纸、变更图纸以及相关的来往文件，统一完整准确的进行编制；

18、竣工后应对现场进行拍照归档；

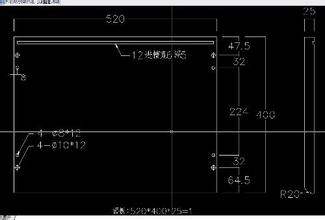

如图就是家具厂CAD绘图员的工作内容：

cad制图员的工作主要有三个方面。

1．首先需要对项目的内容和要求做详细的了解，然后根据这些方面进行绘图。这是一个非常重要的方面，只有了解客户的需求，才能画出合理的图纸。

2．在绘制图纸时，一定要遵循标准的绘制方法，避免在绘制源完成后出现偏差，由cad制图员负责绘制。合理安排图纸布局，清晰绘制图纸，做好相应的标签，合理安排图纸的尺寸和比例。换句话说，就是要保证图纸内容的质量。

3．因为cad制图员，是协助设计师的工作，所以在制图过程中，需要与设计师很好的沟通，这样才能保证图纸的绘制不会有偏差。
