溜溜问答 > 平面设计 > CAD问答 > CAD怎样导出图片？
高傑西
高傑西
邀请你来回答
72人阅读 2022-04-26

CAD怎样导出图片？

我要回答
1个回答

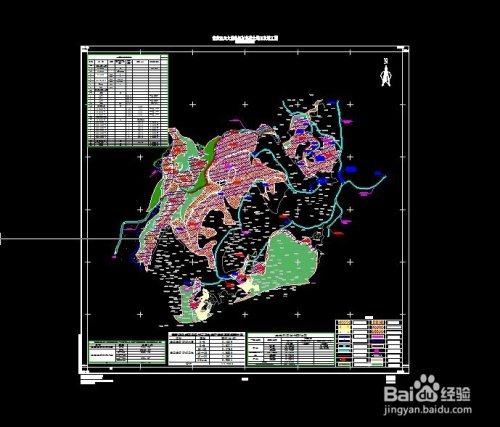

一般CAD可以直接打印成图纸，但导出图纸为图片格式的情况很少。这里将导出CAD图形为图片的方法分享给大家。

CAD怎样导出图片？

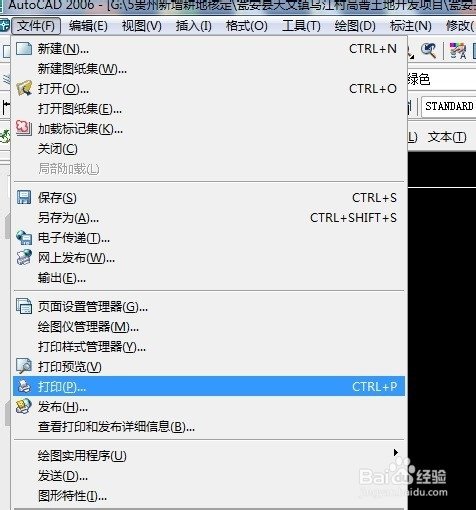

如下图所示，先选择打印选项。

CAD怎样导出图片？

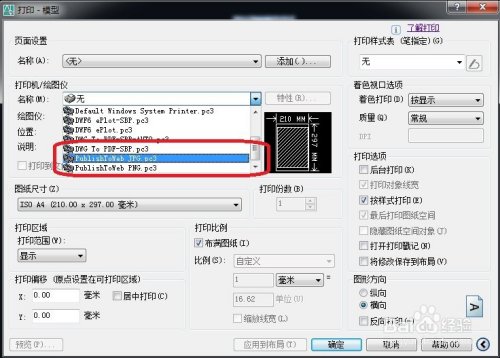

然后，在打印窗口中设置打印机/绘图仪，如下图所示。

CAD怎样导出图片？

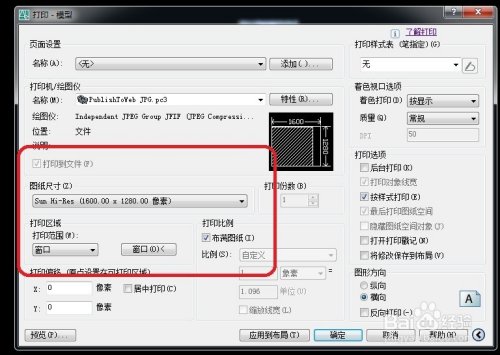

然后，在对图纸尺寸和范围进行设置，这里图纸尺寸大小要合理，不然导出来分辨率很低。打印比例一般选择的是布满图纸，如果有比例尺需求可以设置相应的比例尺大小。

CAD怎样导出图片？

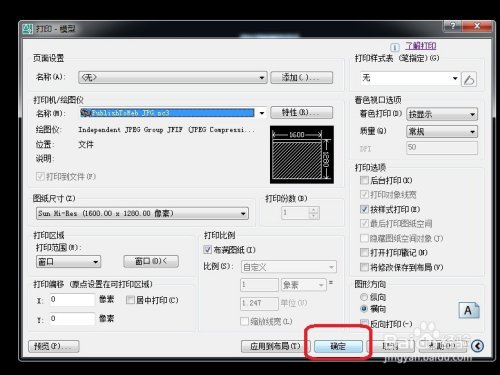

设置好各项参数后，直接点击确定。这里直接点击确定不用管是否有打印机。

CAD怎样导出图片？

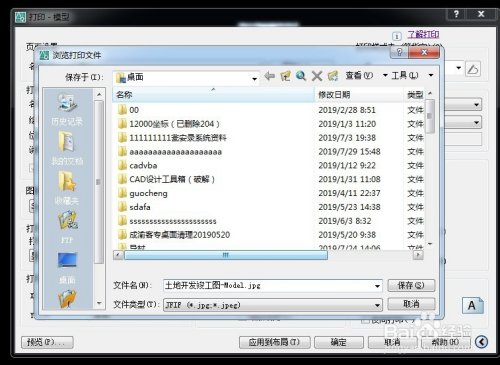

然后，设置图纸保存位置，如下图所示。

CAD怎样导出图片？

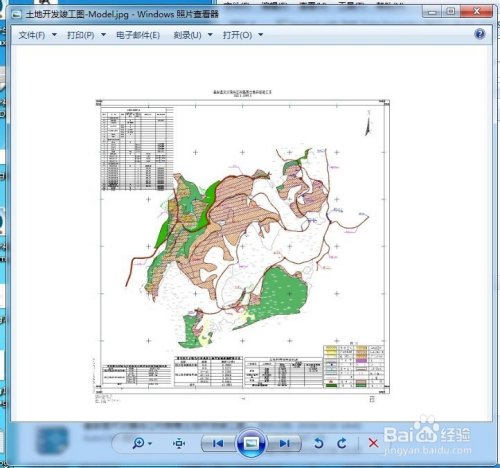

最后，在我们保存的地方就可以看到我们刚导出的图片了，这里CAD导出图片就成功了。如果分辨率很低，则可以将图纸尺寸设置增加。

CAD怎样导出图片？

查看全部
2022-04-26
赞 回复 采纳

相关问题

CAD怎样导出图片
共1条回答 >
CHEN🐭： 在CAD使用结束以后，通常我们都要保存数据，导出相关文件图片，文件如何导出为图片文件？下面我将分享一下经验。第一步：编辑弄好文件图片后，点击左上角的红a图标。特别补充：若使用的版本左上角没有红a标志，也不碍事，只需要找到“打印”这个选钮即可。选择后会弹出一个“模型打印”对话框，如图所示。第二步：在弹出的窗口中，我们需要进行一系列设置（如下图），第一个红框不需要设置。第二个选项可以设置为jpg打印机特别说明：图纸尺寸选择越大，导出的图片越清晰。1.打印范围处选择“窗口”，选择你要打印的范围，如下图....
赞 回复
CAD怎么导出高清图片？
共1条回答 >
heyshona 仕 新： 导出时选取图纸的尺寸越大越清晰，导出的图放到PS里，在原来的图层下边新增1个图层，将新增的图层填充为黑色，ok。假如还想要PDF文件，那直接保存就行，假如想要jpg相片格式的文件，那另存为，选取jpg格式就行。不明白可以直接问我哦。
赞 回复
CAD怎么快速导出图片？
共1条回答 >
BK(威）： 打印(ctrl+p),选择图纸为jpg格式，然後修改图纸大小。
赞 (1) 回复
CAD怎么导出图片？
共1条回答 >
我爱我。： 如下：操作设备：戴尔电脑操作系统：win10操作软件：cad20171、在cad中，选择需要导出图片的文件，点击打开。2、打开文件后，点击cad菜单栏如图所示图标。3、选择打印。4、在打印设置中，选择导出格式。5、选择导出图片尺寸。6、点击保存，即可完成cad导出图片。
赞 回复
CAD导出图片发白？
共1条回答 >
俞爱玲： 设置错误导致的，解决方法：一、在迅捷CAD编辑器的打印设置中可以快速实现这一操作，所以先在电脑上安装好这款软件。二、打开迅捷CAD编辑器，点击“文件”，在菜单列表中选择“打印”，软件右侧切换界面后，点击“打印预览”按钮。三、在弹出的打印预览窗口右侧，点击切换到“CAD绘图设置”选项卡。四、接着在下面的默认勾选中，去掉“彩色打印”的勾选，我们可以看到，原本彩色的打印预览图，这时候已经变成了黑白色。五、切换回“绘图设置”选项卡，在这里设置“绘图方向”、“绘图比例”等，设置完成后，可以在界面左侧预览文....
赞 (28) 回复
