CAD中如何快速生成零部件的明细表?

我要回答
4个回答

调出图库内容,进行序号标注时,可以选择从图上提取信息,这样可以快速生成明细表:

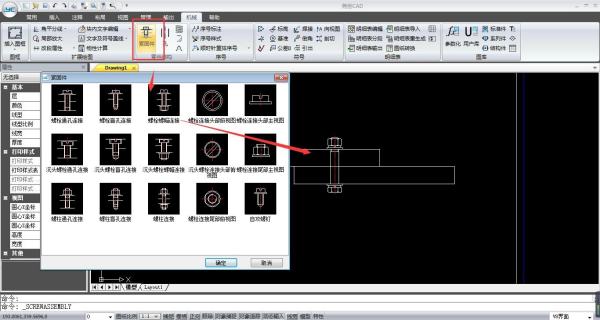

1、先从图库中调出零部件,如下图:

CAD中如何快速生成零部件的明细表?

图库调出紧固件

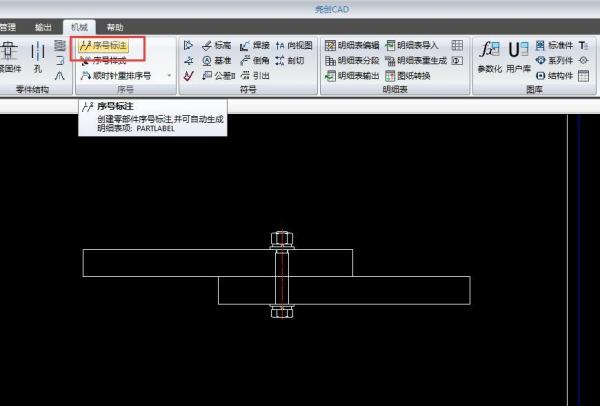

2、点击序号标注:

CAD中如何快速生成零部件的明细表?

序号标注

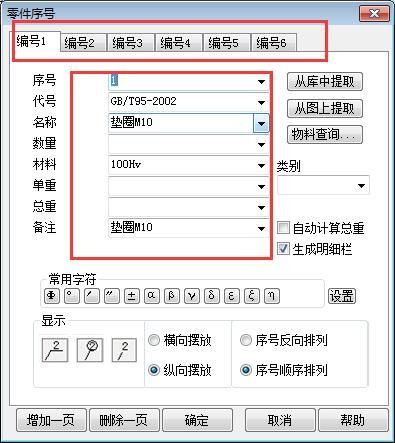

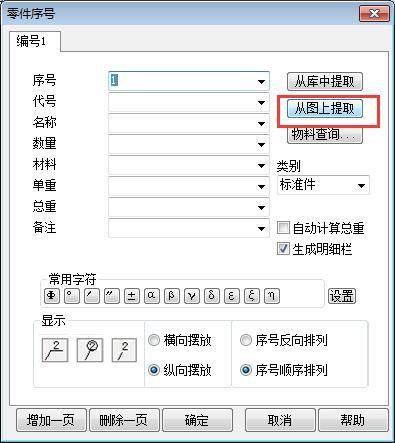

3、序号标注弹出框,点击“从图中提取”:

CAD中如何快速生成零部件的明细表?

从图上提取

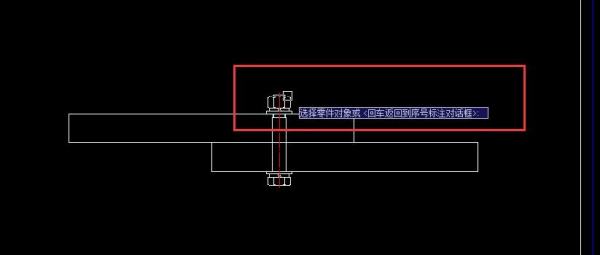

4、选择图中的零部件:

CAD中如何快速生成零部件的明细表?

选择这个零件

5、这样就提取了零部件的信息:

CAD中如何快速生成零部件的明细表?

提取信息

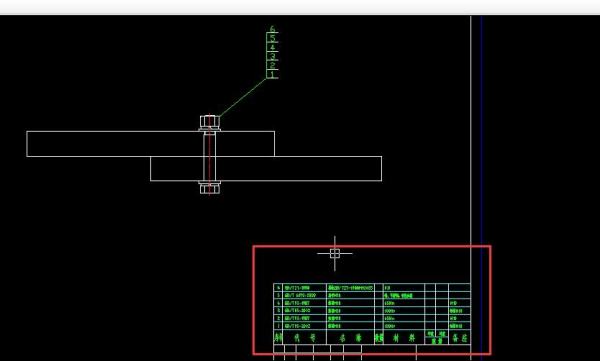

6、确定,这样明细表就自动生成了:

CAD中如何快速生成零部件的明细表?

生成明细表

查看全部
2022-04-26
(34) 回复 采纳

CAD机械软件的明细表功能可以根据已标注好的序号快速的生成明细表,而且明细表采用... 图3 此外,明细表可以自动统计零件的重量,还可根据零件的数量以及单重计算出零件的.

查看全部
2022-04-26
回复 采纳

除非是是有第三方做的工具,否则没可能,
本身是没这个功能,

比如你用天正画的门和窗户,那是有数量统计的,有没有表不知道,但是统计是有的,

查看全部
2022-04-26
(1) 回复 采纳

在浩辰CAD机械软件中,提供了丰富的标注序号、明细表生成及明细表处理功能。通过序号与明细表的关联,可以很好的实现对零件的说明,同时在浩辰机械中明细表是自动生成的,对于明细表的行数以及位置,都可以按照默认的情况执行。

1.序号

调用方式:【浩辰机械】→【序号/明细表】→【序号】或输入“XH”命令,就会弹出如下图1所示对话框。可以选择以下六种序号形式对各零件进行序号标注。

图1

选择上图1中【填明细表内容】选项时,在放置序号引出点时,弹出“明细表编辑”对话框,此时可直接输入此序号所对应的明细表内容,点击【生成】按钮,将记录到随后生成的明细表中。如下图2所示:

图2

2.明细表生成

调用方式:【浩辰机械】→【序号/明细表】→【明细表生成】或输入“GMPARTLIST”命令,即可生成完整详细的明细表。如下图3所示:

图3

这里需要用户注意的是当对序号进行增减修改时,明细表也会随序号变化而变化以及自动生成,每次重新生成的明细表将自动取代原有明细表内容。明细表生成与编辑一般作为设计的最后一道工序,建议用户不要提前使用。

3. 明细表处理

调用方式:【浩辰机械】→【序号/明细表】→【明细表处理】或输入“GMPARTLISTEDIT”命令,就可以对所有零部件的有关信息(对应明细表项)进行填写和编辑,弹出“明细表编辑”对话框,单击【生成】按钮,之后步骤与明细表生成相同,完成明细表的处理。如下图4所示:

图4

另外,明细表采用了新实体技术,支持通过直接双击明细表进行编辑,让明细表的编辑工作更容易更快捷。

查看全部
