溜溜问答 > 平面设计 > CAD问答 > CAD 布局图层设置？
高傑西
高傑西
邀请你来回答
322人阅读 2022-04-26

CAD 布局图层设置？

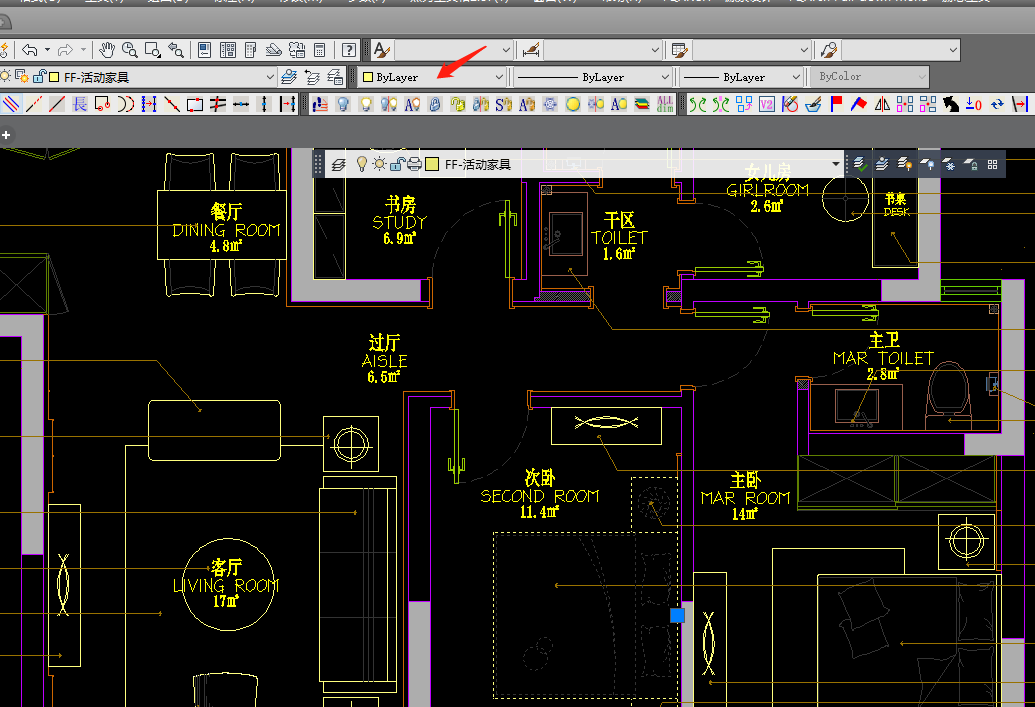

CAD图层设置，如何把图层设置成bylayer（vp），常规是bylayer。设置的结果是，在布局视口中图块以灰色线的颜色显示，而不影响其他视口中的图块的颜色
CAD 布局图层设置？ CAD 布局图层设置？
我要回答
3个回答

第一步：单独在模型空间新建一个图层，把要显示灰色的图形复制一份放在这个图层上（位置和原来图层图块的位置重叠在一起），图层颜色调成灰色；
第二步：切换到布局窗口，在要显示灰色的布局视口中将原图层冻结，不影响的其他视口中的将新建的复制图块的图层冻结即可。

查看全部
2022-04-26
赞 回复 采纳

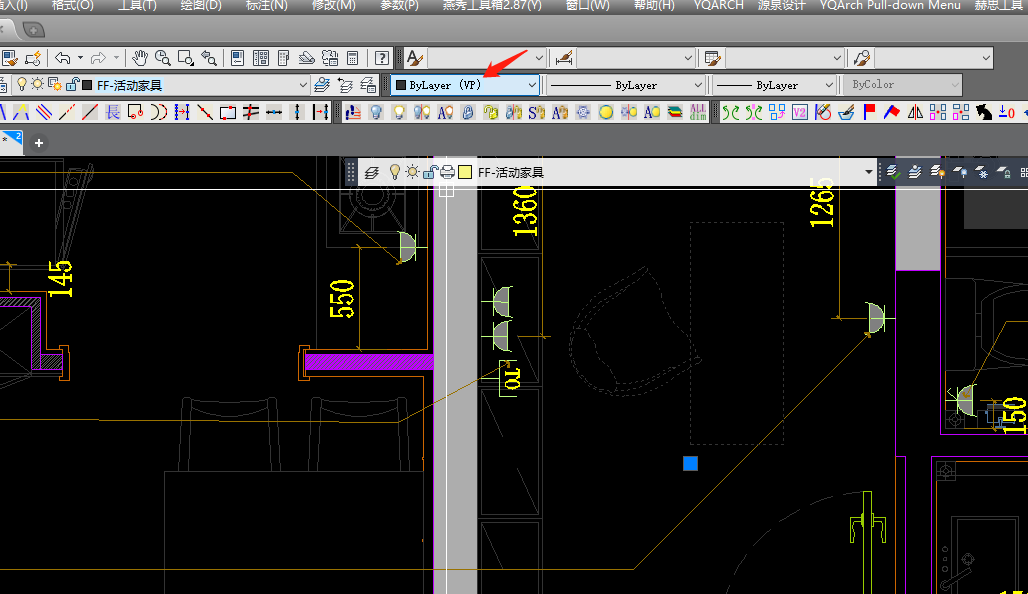

(VP)是指，这视口，图层被替代 了其他色。

“进入视口后”，打开图层管理，如下图。


CAD 布局图层设置？

查看全部
2022-04-26
赞 (1) 回复 采纳

由于系统默认黑色图面背景颜色，而bylayer（vp）设置的也是黑色，所以显示的结果也就变为灰色了。
解决的方法（选其中一个方案）：
1、将bylayer（vp）设置成其他颜色；
2、图面背景颜色改为白色
上述建议供你参考

查看全部
2022-04-26
赞 回复 采纳
