溜溜问答 > 平面设计 > CAD问答 > CAD 帮忙 画个图形 能够简单的线切割 谢谢各位大神了
高傑西
高傑西
邀请你来回答
537人阅读 2022-04-26

CAD 帮忙 画个图形 能够简单的线切割 谢谢各位大神了

CAD 帮忙 画个图形 能够简单的线切割 谢谢各位大神了
我要回答
2个回答

亲，CAD格式的图已经画好了，在附件里，形状百分之九十相同，把尖角的地方稍做了调整，不然切割是无法加工的。

CAD 帮忙 画个图形 能够简单的线切割 谢谢各位大神了

查看全部
2022-04-26
赞 (57) 回复 采纳

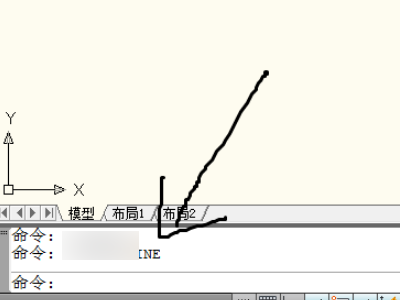

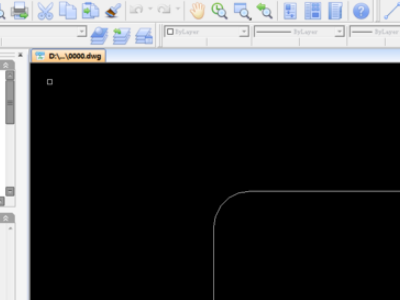

1、打开CAD，导入要切割的图形。

CAD 帮忙 画个图形 能够简单的线切割 谢谢各位大神了

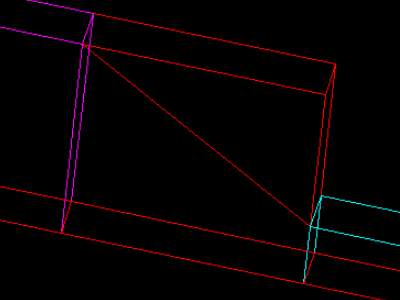

2、接着建3个模型，中间模型为一个斜面，需要切割掉多余部分。

CAD 帮忙 画个图形 能够简单的线切割 谢谢各位大神了

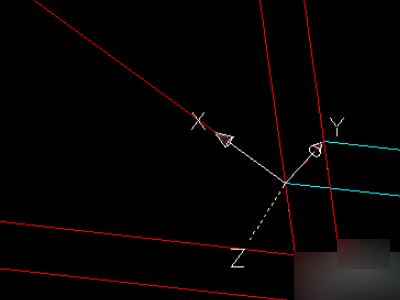

3、将UCS坐标轴旋转到切割平面上。输入ucs，然后输入数字3，回车，点原点，在捕捉X轴，Y轴。

CAD 帮忙 画个图形 能够简单的线切割 谢谢各位大神了

4、输入slice命令，回车。

CAD 帮忙 画个图形 能够简单的线切割 谢谢各位大神了

5、点击切割的模型，回车，输入XY，回车，捕捉原点，在分别捕捉X轴和Y轴，回车。模型切割完毕。删除多余部分即可。

CAD 帮忙 画个图形 能够简单的线切割 谢谢各位大神了

查看全部
2022-04-26
赞 (4) 回复 采纳
