溜溜问答 > 综合其他 > 其他 > 指北针怎么画？
Wengxiu
Wengxiu
邀请你来回答
425人阅读 2022-04-24

指北针怎么画？

我要回答
1个回答

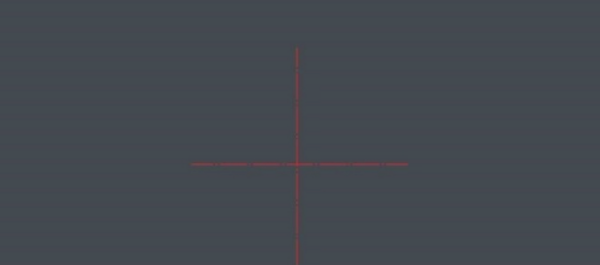

1、绘图前首先建立坐标平面x，y轴，均为点画线。

指北针怎么画？

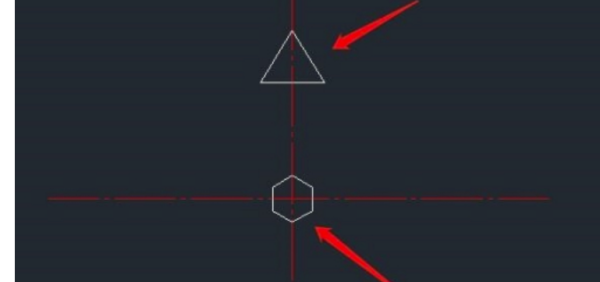

2、接着来画“北”和“南“，注意两者的比例与距离一定要合适。可以选择自己喜欢的图案。

指北针怎么画？

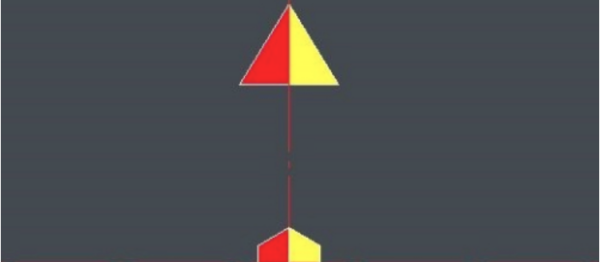

3、开始填充，建议只用两种颜色，下图只用了黄色和红色，这样显得层次分明，也不混乱。

指北针怎么画？

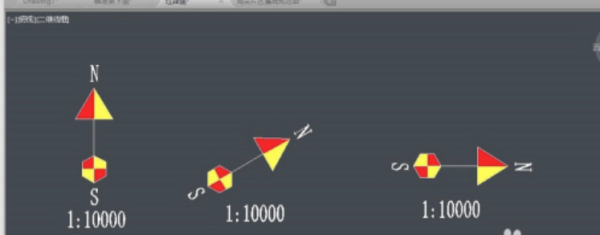

4、接着删除点画线，用直线连接“南，北”并标注N，S，当然绘图比例的标注要视具体情况而定，做完后保存图块，方便下次使用。

指北针怎么画？

查看全部
2022-04-24
赞 回复 采纳

相关问题

CAD 这个指北针怎么画？
共5条回答 >
Z-cf： 画一个圆，画一条直径a当作辅助线，再画一根线b，顶端与辅助线a顶端重合，底端往左或右偏一点画出圆外，然后修剪掉多余的线头，再以辅助线a为中心线镜相线b得线c。此时删除辅助线a。用填充色块的方式填充内部，用dt命令标上文字n，旋转好方向，便指针指向图纸中的北方就可以了。
赞 (40) 回复
CAD中的指北针怎么画？
共2条回答 >
christine： 1、绘图前首先建立坐标平面x，y轴，均为点画线。2、接着来画“北”和“南“，注意两者的比例与距离一定要合适。可以选择自己喜欢的图案。3、开始填充，建议只用两种颜色，下图只用了黄色和红色，这样显得层次分明，也不混乱。4、接着删除点画线，用直线连接“南，北”并标注n，s，当然绘图比例的标注要视具体情况而定，做完后保存图块，方便下次使用。
赞 回复
CAD指北针怎么画？
共1条回答 >
蓝宏浩： 用l画好后h填充图案AutoCAD中，用旋转命令rotate(快捷命令ro)，选全部物体（包括指北针）,指定指北针中心为基点，r（参照），提示参照角度时，先选指北针中心，再选指北针的北端点；提示输入新角度时，输入90。模型空间直接ro命令。。。。。。布局里直接粘贴的指北针最好在模型空间先转好一个然后将布局里的参照正确的那个指北针再roCass7.0这个应该不会影响你CAD吧。。。要是你觉得有影响那你再装个不同版本的CAD，就知道是不是影响了。。。然后ro命令都不行2条法子你可以去试试，先杀lsp....
赞 回复
建筑制图指北针怎么画？
共1条回答 >
阳绍峰设计工作室： 天正建筑中画指北针：　　在天正建筑立面:展开符号标注的下拉菜单里有指北针，点取指北针，然后选择需要画指北针的位置，再转动指北针的方向，到需要的方向正确了，点确定完成操作，指北针就画好了。　　天正建筑：　　北京天正工程软件有限公司是由具有建筑设计行业背景的资深专家发起成立的高新技术企业，自1994年开始就在AutoCAD图形平台成功开发了一系列建筑、暖通、电气等专业软件，是Autodesk公司在中国大陆的第一批注册开发商。在国内率先利用AutoCAD2006图形平台及其操作概念开发的最新一代建筑软....
赞 回复
CAD指北针怎么画，求CAD里面指北针的画法？
共1条回答 >
一半。： 1.先画一个大小合适的圆2.打开对象捕捉选中象限点3.多段线命令起点捕捉象限点--->宽度W--->起点宽度：0--->端点宽度:30(大小更具你的需要和圆的大小来定)--->下一点：捕捉对面的象限点具体命令：命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆的半径或[直径(D)]:命令:命令:命令:_pline指定起点:*取消*命令:命令:命令:命令:_pline指定起点:当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放....
赞 回复
