CAD中pline命令有哪些？

PLINE是多段线的意思，在AUTOCAD中，能够绘制出多段线的命令有多种：

直接用PLINE命令（简命令PL）绘制出的线段或者圆弧属于多段线。

用矩形命令（REC）绘制出的矩形属于多段线。

用多边形命令（POL）绘制出的多边形属于多段线。

用修订云线命令（revcloud）绘制出的线条属于多段线。

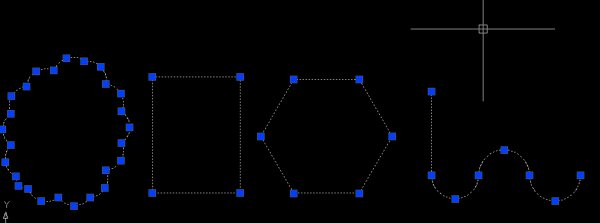

多段线的线条与线条之间是一体的，只要选中其中一根，就可以选中整个线条，如图所示：

CAD中，所有的多段线都可以通过多段线编辑命令PE来进行编辑。多段线和样条曲线之间也能够通过多段线编辑命令来进行转换！

以下是修改多段线的步骤：

1.在“修改”菜单上，单击“对象”“多段线”。

2.选择要修改的多段线。

如果选定的对象是直线或圆弧，则 AutoCAD 提示：

选定的对象不是多段线。

是否将其转换为多段线？:输入
y 或
n 或按
ENTER 键

如果输入 y，则对象被转换为可编辑的单段二维多段线。使用此操作可以将直线和圆弧合并为多段线。如果
PEDITACCEPT 系统变量设置为
1，将不显示该提示，选定对象将自动转换为多段线。

3.通过输入一个或多个以下选项编辑多段线：

输入 c（闭合）创建闭合的多段线。

输入 j（合并）合并连续的直线、圆弧或多段线。

输入 w（宽度）指定整个多段线的新的统一宽度。

输入 e（编辑顶点）编辑顶点。

输入 f（拟合）创建一系列的圆弧合并每对顶点。

输入 s（样条曲线）创建样条曲线的近似线。

输入 d（非曲线化）删除由拟合或样条曲线插入的其他顶点并拉直所有多段线线段。

输入 L（线型生成）生成经过多段线顶点的连续图案的线型。

输入 u（放弃）返回 PEDIT 的起始处。

4.输入 x（退出）结束命令。

PLINE命令就一个，只是里面参数分得比较细而已。你可以一个一个参数试，看最终效果如何，不清楚的可以直接查CAD帮助文件。
