管道施工图中,dn与de分别是什么意思?

我要回答
4个回答

DN表示公称直径。

DE在工程上用表示塑料管的直径,即外直径。

公称通径是管路系统中所有管路附件用数字表示的尺寸,公称通径是供参考用的一个方便的圆整数,与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter),又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。

De是指外直径,DN是指公称直径,dn是公称外径。

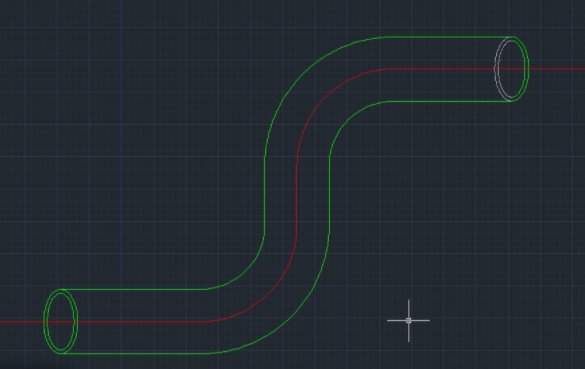

管道施工图中,dn与de分别是什么意思?

查看全部
2022-04-19
(187) 回复 采纳

DN表示公称直径,DE在工程上用表示塑料管的直径,即外直径。

公称直径用字母“DN”后面紧跟一个数字标志来表示,作为标志符号,符号后面注明单位为毫米的尺寸。公称直径是铸铁管、有缝钢管、混凝土管等管子的标称,但无缝钢管不用此表示法。

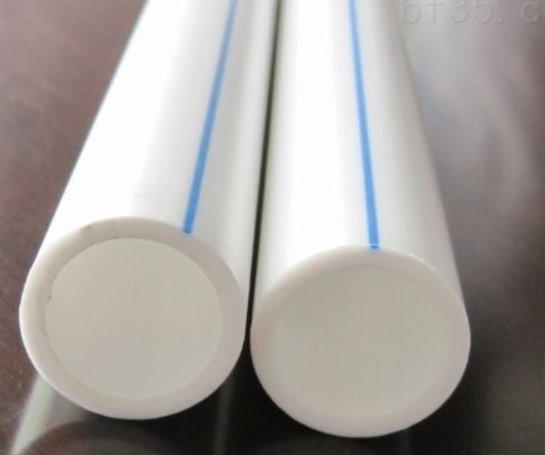

管道施工图中,dn与de分别是什么意思?

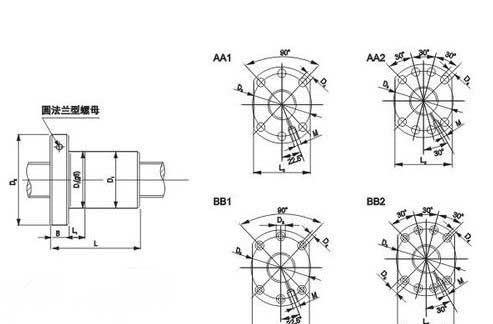

管子直径

一般来说,管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

以上内容参考:百度百科-公称直径

查看全部
2022-04-19
回复 采纳

DN表示公称直径。

DE在工程上用表示塑料管的直径,即外直径。

公称通径(nominal diameter),又称平均外径(mean outside diameter),这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。

管道施工图中,dn与de分别是什么意思?

查看全部
2022-04-19
(11) 回复 采纳

DN的意思是指管道的公称直径;De的意思是指管道外径。

公称直径,又称平均外径。是指容器、管道及其附件的标准化直径系列。公称直径用字母“DN”后面紧跟一个数字标志来表示,作为标志符号,符号后面注明单位为毫米的尺寸。公称直径是铸铁管、有缝钢管、混凝土管等管子的标称,但无缝钢管不用此表示法。

De主要是指管道外径(一般采用De标注的,均需要标注成外径X壁厚的形式),主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

管道施工图中,dn与de分别是什么意思?

查看全部
2022-04-19
(67) 回复 采纳

相关问题

建筑施工图上的de和dn代表什么?
共2条回答 >
花一磊: De是指外直径,DN是指公称直径。公称直径(nominaldiameter),又称平均外径(meanoutsidediameter)。是指容器、管道及其附件的标准化直径系列。采用公称直径有利于实现零部件的标准化,也方便于设计、制造、修配和管理,降低制造成本。公称通径是管路系统中所有管路附件用数字表示的尺寸,公称通径是供参考用的一个方便的圆整数,与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字标志。
(10) 回复
在空调管道施工图中py,sf,xf分别是什么意思?
共1条回答 >
简单点好: 没看到图我也说不准,不过施工图标注一般都使用汉语拼音的首字母,所以分别是排烟,送风和新风的可能比较大一些,希望能够帮到您。
(20) 回复
施工排水图中yf管道-2.00是什么意思?
共1条回答 >
高攀: 给排水工程图形符号给水管道-J,如果分高低区通常用首字母表示即高区-G,低区-D。排水管道-W,表示污水。也有-F,就是废水。很少见有用-P表示的。消火栓管道-XH。自动喷淋管道-Z或者-ZP.雨水管道-Y.采暖管道-R,一般实线表示供水管,虚线表示回水管。压力排水-PY.冷凝水管道-N。管道立管-L.另外设备的型号字母:Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。JL-给水管;WL-污水管;YL-雨水管;RJL-热给水;RHL-热回水
(15) 回复
CAD上管道标注Φ和dn是什么意思?
共1条回答 >
树树树: 举个例子来说,钢管(Φ820×18)/2.1MPa的意思是:外径820mm的钢管,壁厚18mm,压力为2.1MPa;球墨铸铁管DN800,K9)/2.1MPa的意思是:外径800mm的球墨铸铁管,压力2.1MPa。
(18) 回复
