CAD怎么快捷算面积?

我要回答
3个回答

你好,cad算面积的方法:首先绘制图形,并在提示符界面中输入“area”命令;然后选择“所选择的对象”项,并选中相应的图形,即可在命令提示符界面计算出当前图形面积。

查看全部
2022-04-19
回复 采纳

CAD求面积、周长最为方便快捷的方法。希望能够帮助到更多的伙伴。

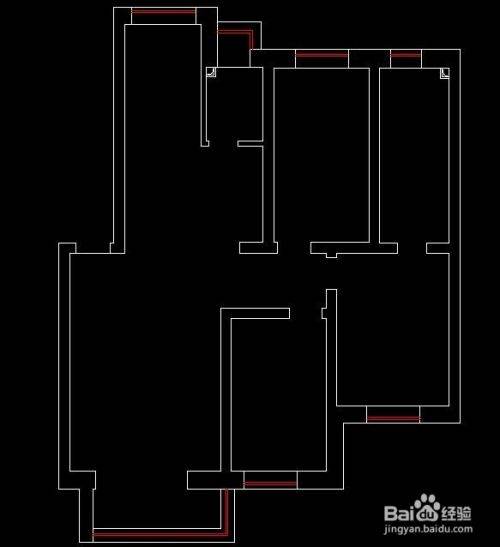

CAD怎么快捷算面积?

工具/原料

AUTOCAD软件

绘制好的CAD图

方法/步骤

1

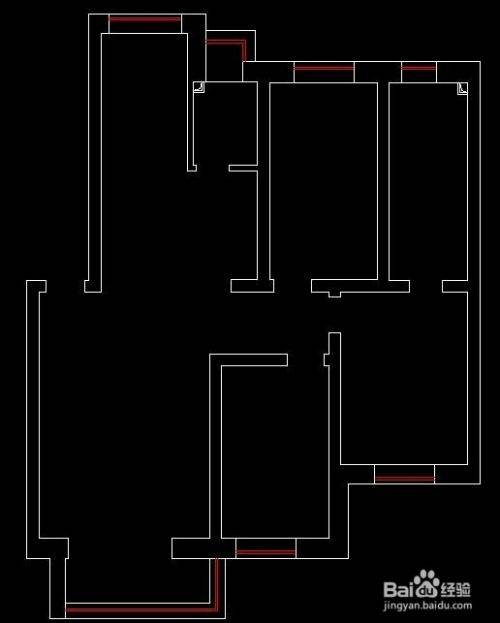

命令line,快捷键L。封闭所要测量的区域。

CAD怎么快捷算面积?

2

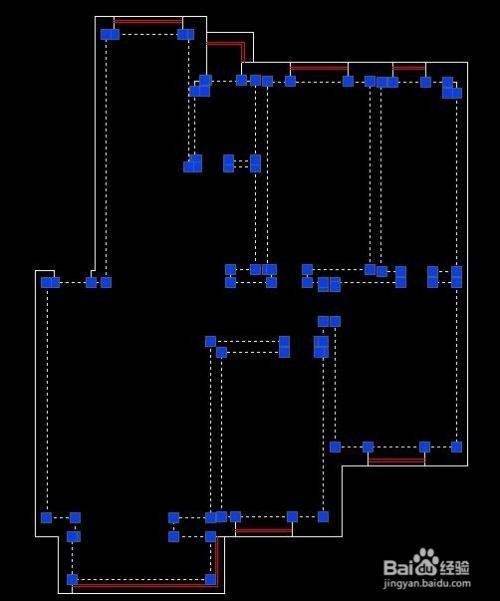

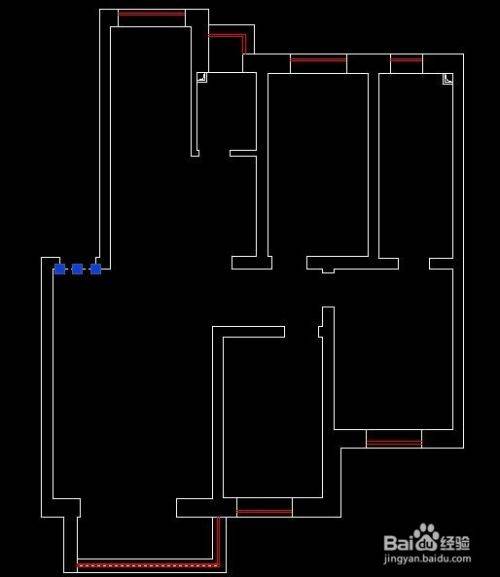

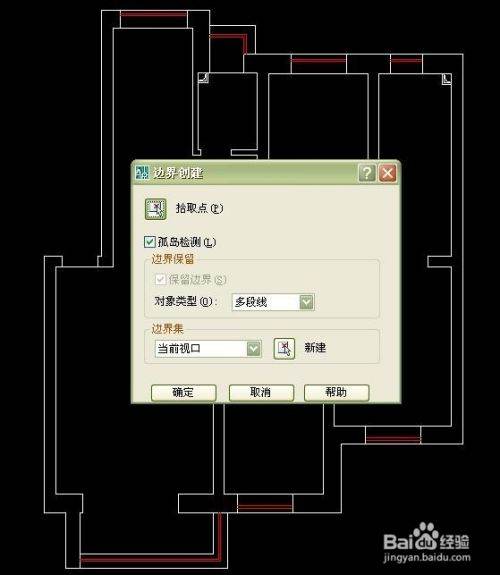

命令boundary,快捷键BO。拾取点选择要测量的区域,所被选择区域会成为一个整体(域)。

CAD怎么快捷算面积?

CAD怎么快捷算面积?

3

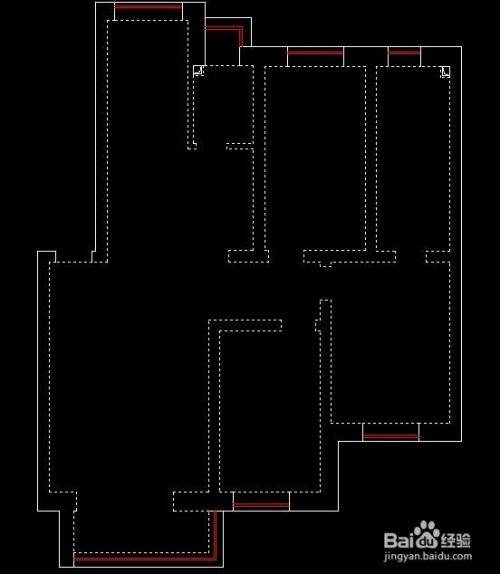

命令list,快捷键LI。选择boundary命令所成的域,面积和周长一起出炉了。

CAD怎么快捷算面积?

CAD怎么快捷算面积?

4

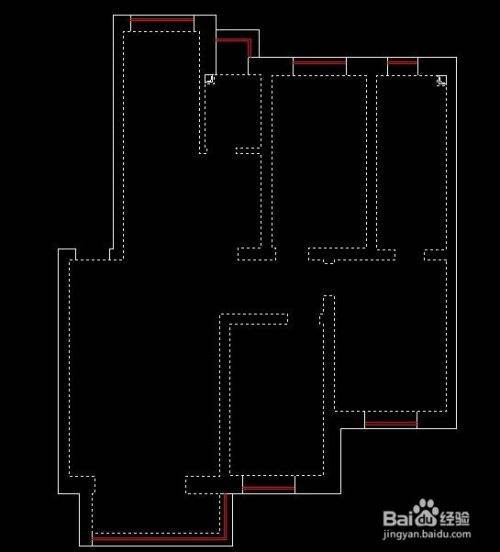

命令erase,快捷键E。删除域和线。

CAD怎么快捷算面积?

CAD怎么快捷算面积?

CAD怎么快捷算面积?

END

注意事项

对初涉CAD软件的伙伴的提醒:以上命令后需加空格或回车才能执行命令或完成命令。

boundary命令所成的域会自动生成一段封闭线。

因boundary命令自动生成封闭线的特性,可以在将CAD导入3D前用到,用于3dmax单体建模。

查看全部
2022-04-19
(2) 回复 采纳

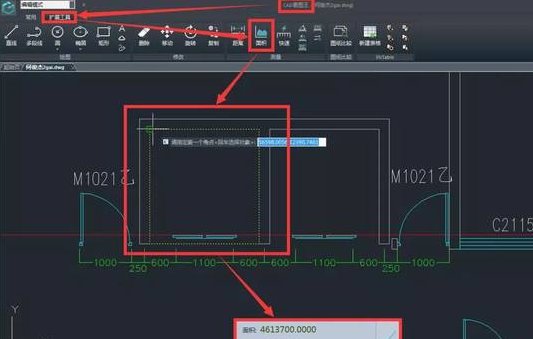

在软件底部的命令框里输入测量面积的快捷键【AA(AREA)】即可。在软件顶部菜单栏里选择【工具】-【查询】-【面积】选项,也可求出当前图形面积。

对于简单图形,如圆或其它多段线(Polyline)、样条线(Spline)组成的二维封闭图形。执行命令AREA,在命令提示“Specify first corner point or [Object/Add/Subtract]:”后,选择Object选项,根据提示选择要计算的图形,AutoCAD将自动计算面积、周长。

CAD怎么快捷算面积?

有效范围

系统级快捷键可以全局响应,不论当前焦点在哪里、运行什么程序,按下时都能起作用;应用程序级热键只能在当前活动的程序中起作用,当应用程序热键的定义程序不活动或在后台运行时,热键就无效了;控件级的热键则仅在当前控件中起作用。一般系统和应用程序的快捷键可以按自己的操作习惯进行自定义。

查看全部
2022-04-19
(1) 回复 采纳

相关问题

CAD算面积的快捷键是?
共3条回答 >
Soul: (1)也可以用aa命令;(2)有CAD辅助小程序"mj"
(5) 回复
CAD算面积快捷键
共2条回答 >
郭杨: CAD中,算面积的快捷键是aa,具体求面积德操作步骤如下:1、首先打开CAD软件,如图所示界面上有一多边形,现在我们利用快捷键来求其面积。2、在命令栏输入aa,回车或右键。3、输入命令后,按照命令提示选择多边形的边界点。4、如图所示,继续选择区域。5、选择完区域后,便会显示我们选择的区域。6、选择完区域后,单击右键,便会显示面积。
回复
CAD怎样算面积快捷键?
共1条回答 >
单文杰: CAD计算面积方法总汇:一、aa查询面积1、输入快捷键aa,指定需要查询的对象的角点2、指定完,空格在命令栏就可以看到面积及周长二、li显示对象特性数据1、该命令将列举出所有的存储的和导出的信息,这些信息是关于在当前图形上所选定(采用普通的选定方法)的任何实体。列出选取对象的相关特性,包括对象类型、所在图层、颜色、线型和当前用户坐标系统(uCS)的x、y、z位置。其他信息的显示,视所选对象的种类而定,该命令主要是用来方便作图者快速了解图元。2、适用于:对于非闭合对象,测量的是长度;对于闭合对象,....
回复
CAD面积快捷键,CAD平方怎么算面积?
共1条回答 >
青鼎阁: 1."cad平方怎么算面积,为您提供cad平方怎么算面积图文信息,第一打开cad图形,在菜单栏点击工具选择查询,点击面积,然后使用鼠标拾取需要查询的围成面积的各个关键点,拾取各个点,围成一个封闭图形,第三按回车键即可。
回复
CAD算面积快捷键?
共1条回答 >
止挞: cad面积命令快捷键是aa,打开AutoCAD,建立图纸,在输入框中输入aa,按下空格确认即可开启面积计算指令。具体步骤是:1.打开AutoCAD,打开待计算面积的图纸。2.在键盘上输入按下aa,即可在软件中唤出命令框并输入aa,在键盘上按下空格键,确认运行命令框。3.利用鼠标点击图纸中的需要计算面积的图形,选中所需测量的图形。4.在键盘上按下enter键,即可测出该图形的面积,同时我们也能够看到此图形的周长。
(37) 回复
