CAD建筑图中这个图例什么意思？

CAD建筑图中这个图例什么意思？
我要回答
2个回答

红色的是消火栓

查看全部
2022-04-19
赞 回复 采纳

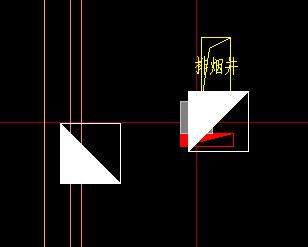

黄色的是排烟井的洞口，红色的是消火栓，一半白色一半黑色的方形图案应该是画错的东西，原则上没有什么东西可以跟柱子重叠。

查看全部
2022-04-19
赞 (5) 回复 采纳
