CAD的三维机械零件习题 （附图）

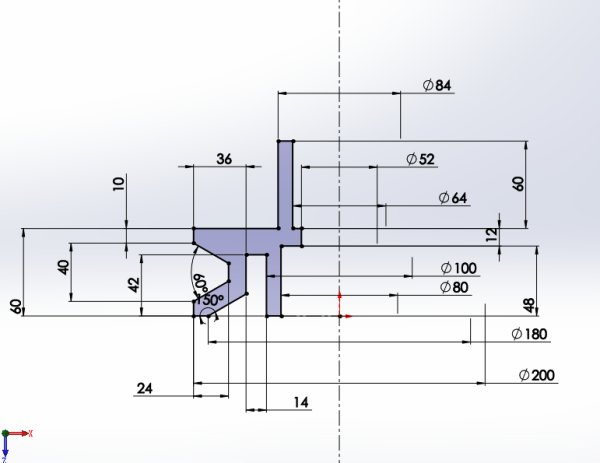

这是书上的习题，谁能指点怎么做，比较方便。或者有哪几种方法可以用？ 可以稍微具体点的话，感激不尽。希望有经验，三维建模高手来指点下，或者直接传给我画好的也行。 我就是想练习下三维实际零件操作
CAD的三维机械零件习题 （附图）
我要回答
4个回答

先设置三维坐标再画图，这两天抽时间给你画

查看全部
2022-04-12
赞 (2) 回复 采纳

挺简单的啊，建议你自己练习下，圆的部分旋转，三角形部分拉伸就可以了

查看全部
2022-04-12
赞 (2) 回复 采纳

CAD的三维机械零件习题 （附图）

查看全部
2022-04-12
赞 回复 采纳

简单 第一步：画出右图的剖切部位阴影的平面图 在阴影平面图的一侧画一条参考线 长短不限 点击工具栏里的旋转工具 输入360 这样下面的这个皮带轮就画好了
第二步：画一个三角形 三个角的三个角用倒角工具做成圆角 选择拉伸工具输入高度 同样画出里面的三个小圆 拉伸一下 输入高度不要小于这个三角形的高度 用差集工具去掉三个小圆柱体 在这个三角形中画一个直径64的圆 用上面的方法拉伸和差集 这样上面这三角部分就画好了
第三步： 将两个的其中一个用移动工具合在一起 用并集工具合并 再画一个正方体 再差集掉这个正方体即可 希望我的回答对你有所帮助

查看全部
2022-04-12
赞 (7) 回复 采纳

相关问题

CAD机械零件图纸
共4条回答 >
好么： cad机械的软件很多的，要说明是哪一种的。不然给你了，没有程序你也打不开不是？
赞 回复
机械零件CAD 标注
共3条回答 >
一半记忆、： M16X1.5的意思是螺纹公称直径是16，孔深1.5，你不是学机械的吧？呵呵，你看下工程制图，这类书很详细，我们大一就学了，autocad的话第二学期学的，第一学期是手工画图哈哈，你就找本工程制图就好，里面很详细的
赞 回复
怎么用CAD制作三维的机械零件？
共3条回答 >
 Bunny： 1.在绘图栏DRAW中选取SOLID,里面有各种基本实体,选一个按提示栏中要求输入数据;2.在工具栏TOOL中变换坐标系,建立第二个实体特徵;3.在视角VIEW中可选取不同观察角度;4.在修改MODIFY中选SOLIDSEDIT可完成合成,切割,交合等布尔运算.
赞 回复
CAD三维制图练习题
共1条回答 >
扁平逐： 三维练习ug吧
赞 (1) 回复
