溜溜问答 > 平面设计 > CAD问答 > CAD平面图中该图标表示什么？
kiss mayue
kiss mayue
邀请你来回答
118人阅读 2022-04-12

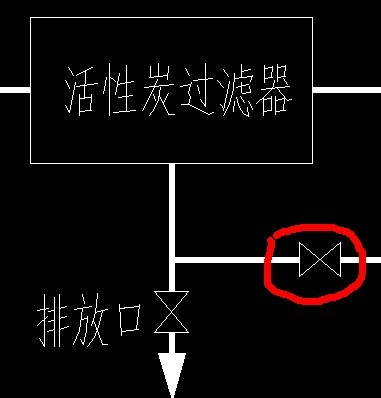

CAD平面图中该图标表示什么？

红圈中的图标
CAD平面图中该图标表示什么？
我要回答
4个回答

应该是阀门

查看全部
2022-04-12
赞 回复 采纳

截止阀图例，但同时也是所有阀门的通用图例

查看全部
2022-04-12
赞 回复 采纳

截止阀

CAD平面图中该图标表示什么？

查看全部
2022-04-12
赞 (1) 回复 采纳

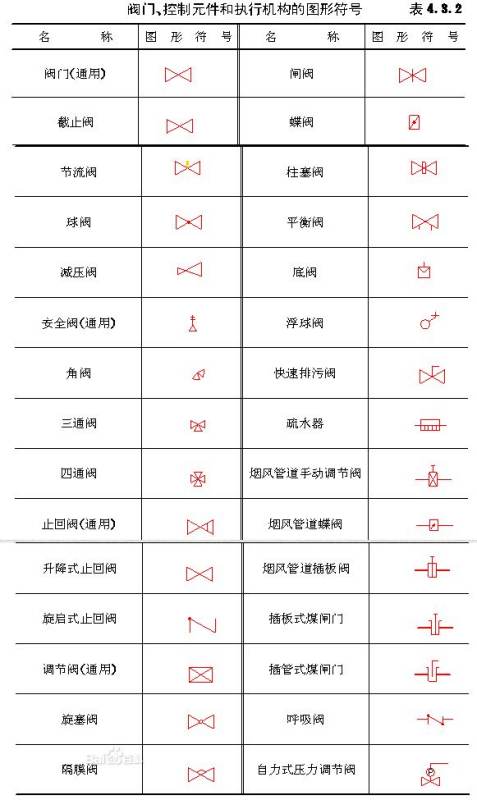

以下是各图标符号的表示：

CAD平面图中该图标表示什么？

一般图纸都有图标标注的。

查看全部
2022-04-12
赞 (2) 回复 采纳

相关问题

CAD平面图中货架怎么表示？
共2条回答 >
我说想念： 矩形中间打斜线，大货架打×
赞 回复
监控立杆在CAD平面图中的图标，是如何表示？（发图）？
共2条回答 >
四叶草🍀： 一个圆圈里面写个立字，然后在图纸上标注该图标的中文名称，如监控立杆
赞 回复
CAD在平面图中怎样表示栏杆？
共2条回答 >
猫主Celeste： 画顶视图就可以了。1、如果图的比例比较大，总平面图上，栏杆可以用一种线条样式代替，比如点实线，再设置一个线条宽度，最好用多段线画；或者是用双实线。2、如果是比较小的平面图，可以很清晰的表达栏杆的情况，就按尺寸将栏杆顶视图画出来，但为了避免工作繁琐，可将一个标准段（一个柱子和一个横栏杆可设视为一个标准段，当然你可以根据你栏杆的长度进行判断）设置为一个块，再用块重复的命令。
赞 回复
CAD平面图中玄关怎么表示？
共1条回答 >
我妈说我小时候可好看了： 查看图片
赞 (2) 回复
CAD在平面图中花盆怎么表示？
共1条回答 >
只看你： cad在平面图中花盆表示方法：1、第一步先打开中望CAD软件。2、输入SURFTAB1和SURFTAB2，曲面的线框密度设置为20。3、点击“绘图”和“多线段”，然后绘制花盆的轮廓线。4、绘制多线段。5、点击命令“修改”-“圆角”，然后进行花盆轮廓进行圆角处理。6、点击“绘图”-“直线”，以坐标原点为起点，绘制一条长度适合的竖直线。7.然后在命令栏输入RESURF，执行旋转网格命令。8.在CAD软件中执行完上面操作的效果图。9、将视觉样式切换为带边框体着色。
赞 回复
