溜溜问答 > 平面设计 > CAD问答 > CAD怎样能快速把样条曲线改成直线？
kiss mayue
kiss mayue
邀请你来回答
1083人阅读 2022-04-07

CAD怎样能快速把样条曲线改成直线？

我要回答
1个回答

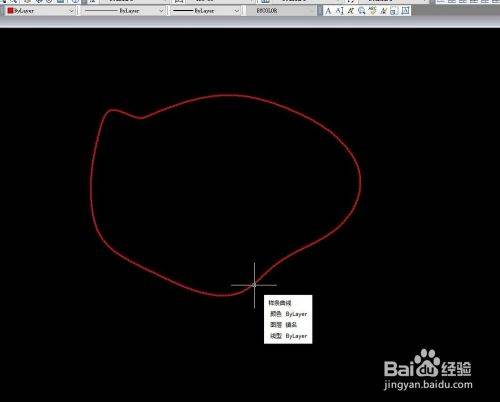

首先小编现在cad图幅里画一个闭合的样条曲线，如图，你可以看到线的属性是样条曲线。

CAD怎样能快速把样条曲线改成直线？

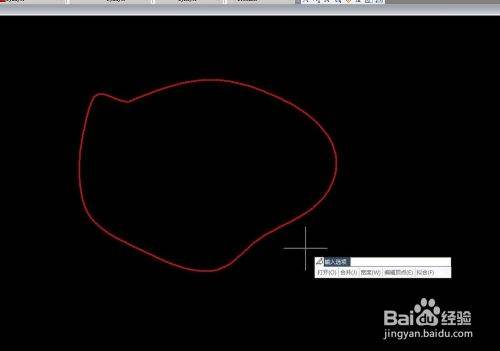

我们选中需要转换的样条曲线，输入“PE”命令（PE命令不但可以把样条曲线转换成多段线，还可以将直线转换成多段线）。

CAD怎样能快速把样条曲线改成直线？

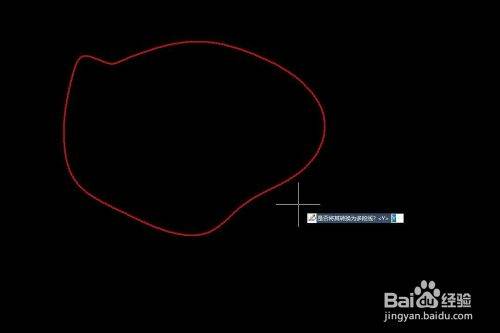

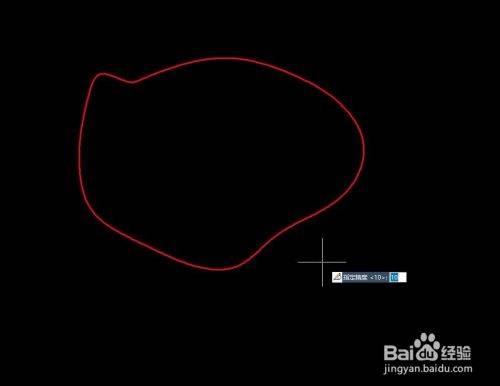

输入“PE”命令后，我们确定，然后会问你是否将其转换为多段线，我们输入“Y”确定，这时出现指定精度，我们输入“10”，再点击确定，确定后会弹出一个命令窗口，我们不用管它，直接确定就好。

CAD怎样能快速把样条曲线改成直线？

CAD怎样能快速把样条曲线改成直线？

CAD怎样能快速把样条曲线改成直线？

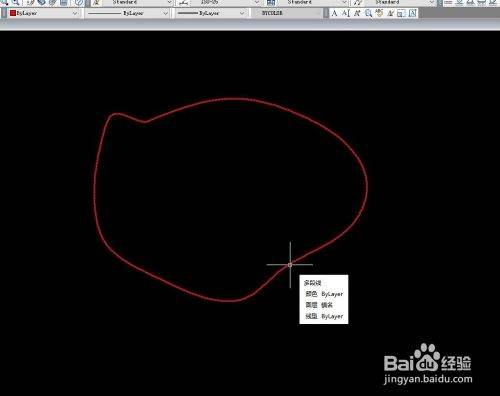

完成上述操作后，你的样条曲线就已经转换为多段线了，如图，小编点击线的属性，已经是多段线。

CAD怎样能快速把样条曲线改成直线？

查看全部
2022-04-07
赞 (1) 回复 采纳

相关问题

CAD如何把样条曲线和直线合并？
共2条回答 >
胡半仙： 可以用“pe”命令将它们连成一体。步骤如下：1：输入“pe”确定，选任意一条线段2：输入“y”表示确定要将其变成多段线3：输入“j”——选择所有线段。4：这样曲线和直线就合并成功了
赞 回复
CAD 如何把样条曲线和直线合并？
共2条回答 >
Roick： 可以用“pe”命令将它们连成一体。步骤如下：1：输入“pe”确定，选任意一条线段2：输入“y”表示确定要将其变成多段线3：输入“j”——选择所有线段。4：这样曲线和直线就合并成功了
赞 回复
CAD里怎么把样条曲线变成直线和弧线？
共2条回答 >
张先森： 条曲线变成可以转成多段线多段线可以转成直线但转弧线还没听说过
赞 回复
CAD 如何把直线编辑成样条曲线？
共2条回答 >
酸菜先生🔥： 单条直线好像转不了，连续两根以上直线就可以。输入pe先把多段直线转成多段线，再把多段线转成样条曲线就可以了（pe命令里有选项）。
赞 回复
CAD怎样能快速把多段线改成直线？
共1条回答 >
噗 ： 直接分解X，多段线就是直线了……
赞 回复
