溜溜问答 > 平面设计 > CAD问答 > CAD中的圆角命令怎么用?详细点的~?
kiss mayue
kiss mayue
邀请你来回答
199人阅读 2022-04-06

CAD中的圆角命令怎么用?详细点的~?

我要回答
3个回答

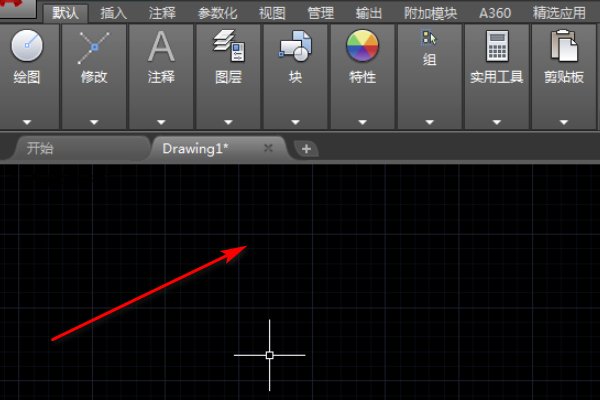

1、打开CAD软件并进入CAD操作界面,如下面的界面。

CAD中的圆角命令怎么用?详细点的~?

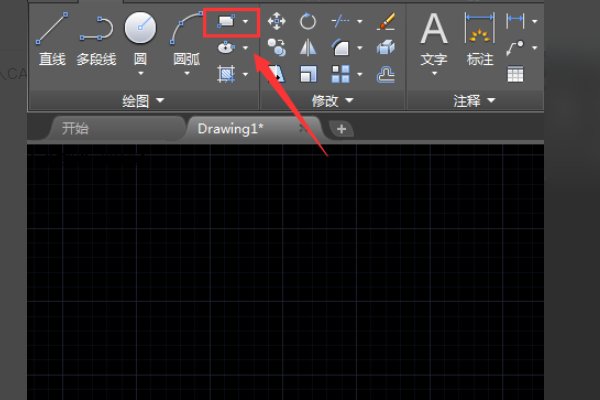

2、在界面中找到矩形选项的功能。

CAD中的圆角命令怎么用?详细点的~?

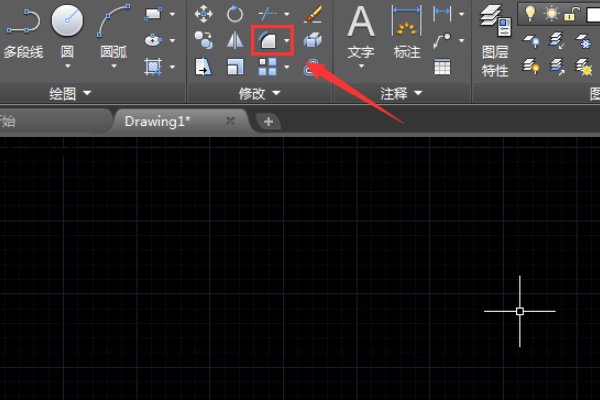

3、使用“矩形”选项在绘图区域中绘制一个矩形,然后在菜单区域中找到圆角命令。

CAD中的圆角命令怎么用?详细点的~?

4、选择圆角命令以提示我们选择第一个对象。

CAD中的圆角命令怎么用?详细点的~?

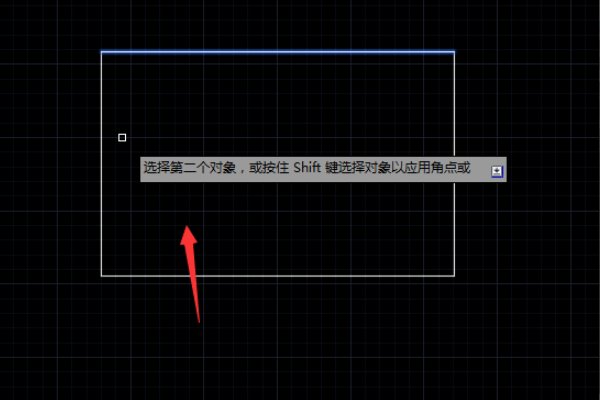

5、选择第一个对象后,系统会提示我们选择第二个对象。

CAD中的圆角命令怎么用?详细点的~?

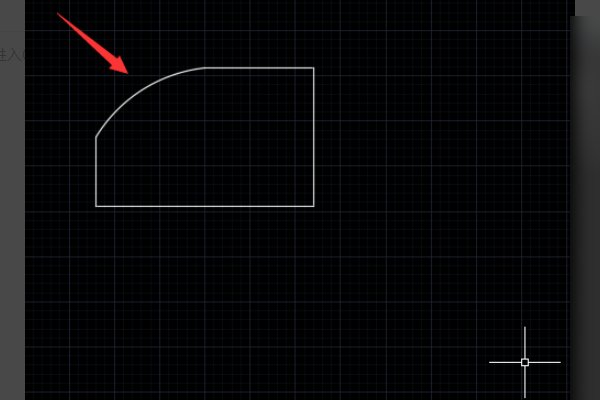

6、选择第二个对象并指定圆角半径后,您可以看到最终圆角效果如下面的界面。

CAD中的圆角命令怎么用?详细点的~?

查看全部
2022-04-06
(259) 回复 采纳

F 空格 R 空格 输入圆角的半径(默认的) 在点两条要圆角的线就行了

查看全部
2022-04-06
(59) 回复 采纳

点圆角工具,输入r回车,然后输入半径值回车,鼠标点要圆角的角两条边即可。

查看全部
2022-04-06
(34) 回复 采纳

相关问题

CAD中的圆角命令怎么用?
共2条回答 >
祥: 1、打开CAD之后在绘图里找到矩形选项,然后在绘图区里绘制一个矩形,此时的矩形的角为直角。2、绘制好矩形之后,再在修改里找到倒角选项。3、点击倒角美命令我们在命令行内输入r命令。4、r命令之后,我们再在命令行内输入需要的角度。5、输入好倒圆角的角度之后,按下回车在图形上选择第一个对象。6、选择好第一个对象之后,在选择需要倒角的第二个对象。7、选择好两个对象之后,可以看到此时的角度就变成了圆角了。
回复
CAD中的圆角命令如何用?详细点的~?
共2条回答 >
Fly〰Fly 💭: 1、打开CAD之后在绘图里找到矩形选项,然后在绘图区里绘制一个矩形,此时的矩形的角为直角。2、绘制好矩形之后,再在修改里找到倒角选项。3、点击倒角美命令我们在命令行内输入r命令。4、r命令之后,我们再在命令行内输入需要的角度。5、输入好倒圆角的角度之后,按下回车在图形上选择第一个对象。6、选择好第一个对象之后,在选择需要倒角的第二个对象。7、选择好两个对象之后,可以看到此时的角度就变成了圆角了。
回复
CAD中的圆角命令怎么用?详细点的?
共2条回答 >
Zhou树根。 : 1、打开CAD软件并进入CAD操作界面,如下面的界面。2、在界面中找到矩形选项的功能。3、使用“矩形”选项在绘图区域中绘制一个矩形,然后在菜单区域中找到圆角命令。4、选择圆角命令以提示我们选择第一个对象。5、选择第一个对象后,系统会提示我们选择第二个对象。6、选择第二个对象并指定圆角半径后,您可以看到最终圆角效果如下面的界面。
回复
CAD中倒圆角命令怎么用?
共2条回答 >
Y–GUI·JIE ♝: 1、打开CAD之后在绘图里找到矩形选项,然后在绘图区里绘制一个矩形,此时的矩形的角为直角。2、绘制好矩形之后,再在修改里找到倒角选项。3、点击倒角美命令我们在命令行内输入r命令。4、r命令之后,我们再在命令行内输入需要的角度。5、输入好倒圆角的角度之后,按下回车在图形上选择第一个对象。6、选择好第一个对象之后,在选择需要倒角的第二个对象。7、选择好两个对象之后,可以看到此时的角度就变成了圆角了。
回复
CAD中join的命令怎么用,详细点?
共2条回答 >
喔哩涛涛.: 将对象合并以形成一个完整的对象“修改”工具栏:“修改”菜单:“合并”命令行:join选择源对象:选择一条直线、多段线、圆弧、椭圆弧或样条曲线根据选定的源对象,显示以下提示之一:直线选择要合并到源的直线:选择一条或多条直线并按enter键直线对象必须共线(位于同一无限长的直线上),但是它们之间可以有间隙。多段线选择要合并到源的对象:选择一个或多个对象并按enter键对象可以是直线、多段线或圆弧。对象之间不能有间隙,并且必须位于与uCS的xy平面平行的同一平面上。圆弧选择圆弧,以合并到源或进行[闭合....
回复
