溜溜问答 > 平面设计 > CAD问答 > CAD 两圆相切的圆
kiss mayue
kiss mayue
邀请你来回答
76人阅读 2022-04-06

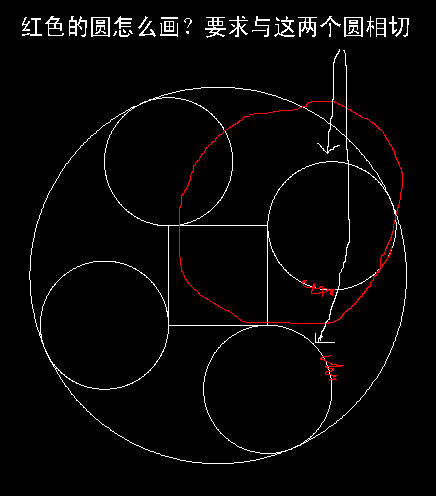

CAD 两圆相切的圆

CAD 两圆相切的圆
我要回答
4个回答

11

查看全部
2022-04-06
赞 回复 采纳

绘图 圆 命令 相切 相切 相切

查看全部
2022-04-06
赞 (1) 回复 采纳

很简单啊，用画圆命令，敲入C，使用相切、相切、半径的方式

命令: c
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: ttr
指定对象与圆的第一个切点:<选择其中一个圆>
指定对象与圆的第二个切点:<选择另一个圆>
指定圆的半径:

可能选择的切点位置会影响内切还是外切。不是唯一的圆，指定不同的半径会得到不同的圆。

查看全部
2022-04-06
赞 (13) 回复 采纳

画圆时先选画圆命令，在按住Ctrl的同时点右键，选“切点“命令，把光标放在目标袁尚时光标变成一个带箭头的小圆，点左键，花的圆就与这个圆锁定相切了，用同样的方法（在按住Ctrl的同时点右键，选“切点“命令）确定第二个目标圆就行了

查看全部
2022-04-06
赞 (1) 回复 采纳

相关问题

CAD两圆相切
共4条回答 >
wuqinnan： 输入OP快捷键。
赞 回复
CAD两圆相切怎么画？
共1条回答 >
媛媛： 利用两圆半径加减就可以得到外切圆内切圆的圆心位置啦，，用圆心+半径就可以画相切圆啦
赞 回复
CAD两圆相切问题
共1条回答 >
张振海～中式会所设计家居解决方案： 这个需要设置的，在CAD界面下方找到对象捕捉，右键选择设置，弹出草图设置，找到象限点在前面方框中打√，然后确定，这时候如果再选择小圆，拉到大圆附近大圆就会显示最大的象限点，直接把小圆放在象限点上就可以了，两个圆就是相切的了。
赞 回复
CAD两圆相切怎么换？
共1条回答 >
淘宝客： cad中让两个圆相切。只要画出两个圆的半径之和的线段，线段两端作两个圆的圆心点，就可画出两个圆相切了
赞 回复
CAD怎么控制两圆相切？
共1条回答 >
魏学霖： cad控制两圆相切的方法步骤如下第一点捕捉圆的象限点，第二点通过直径确定。两个圆相切的话，看内切还是外设，然后利用两圆的半径加加减减就可以确定另一个圆的圆心位置了。
赞 (39) 回复
