mIDas正截面、斜截面抗裂验算都不能通过，预应力钢筋配了挺多的还是不能通过，真心求解释

呵呵,很显然...预应力得不对....爆了吧

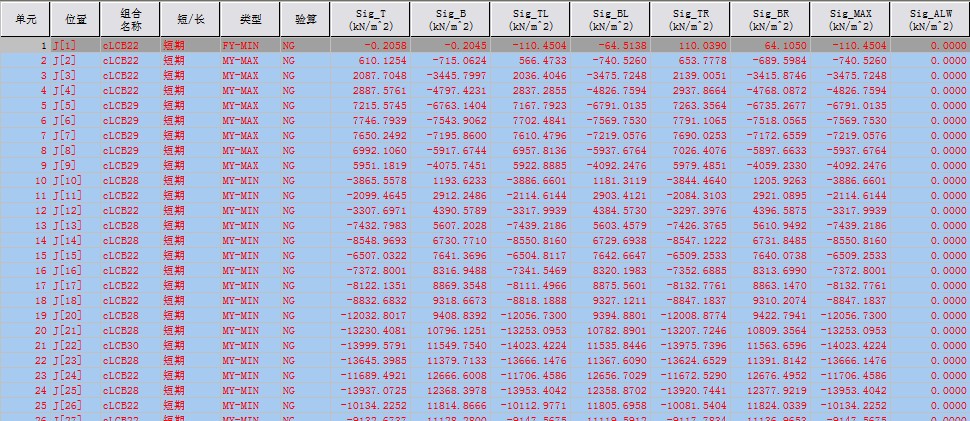

10~25号单元,如22#下缘压应力11MPa,同样位置上缘拉13MPa,拉应力比压应力大2MPa?
你的顶板钢束哪里去了?最小弯距时下缘压11MPa?
建议核查钢束的直径是否单位正确,管道直径是否输错..

钢束的直径单位错误。

根据设计使用锚具不同，用平行的钢丝编成的束，主要使用于预应力钢筋混凝土构件中。如20Φ5，表示钢丝由20根Φ5钢丝编成，4—20Φ5表示钢丝束为4组。

midas FEA是“目前唯一全部中文化的土木专用非线性及细部分析软件”，它的几何建模和网格划分技术采用了在土木领域中已经被广泛应用的前后处理软件midas FX+的核心技术。

同时融入了MIDAS强大的线性、非线性分析内核，并与荷兰TNO DIANA公司进行了技术合作，是一款专门适用于土木领域的高端非线性分析和细部分析软件。 　

广泛的适用领域

钢筋混凝土桥梁 : 板型桥梁、刚架桥梁、预应力桥梁 联合桥梁 : 钢箱型桥梁、梁板桥梁预应力钢筋混凝土箱型桥梁 : 悬臂法、顶推法、移动支架法、满堂支架法。

大跨度桥梁 : 悬索桥、斜拉桥、拱桥大体积混凝土的水化热分析 : 预应力钢筋混凝土箱型桥梁、桥台、桥脚、防波堤 地下结构: 地铁、通信电缆管道、上下水处理设施、隧道 工业建筑: 水塔、压力容器、电力输送塔、发电厂 国家基础建设: 飞机场、大坝、港口。

以上内容参考 百度百科——迈达斯(MIDAS)

钢束的直径单位错误

10~25号单元，如22#下缘压应力11MPa，同样位置上缘拉13MPa，拉应力比压应力大2MPa这个设置漏掉了顶板钢束，最小弯距时下缘压11MPa也是不正常的，建议核查钢束的直径是否单位正确，管道直径是否输错。

一般构造结构采用C50混凝土、桥面混凝土铺装采用C50防水混凝土。其轴心抗压强度设计值为Mpa，轴心抗拉强度设计值为Mpa，弹性模量为Mpa。

Midas建模钢束布置错误

1、检查单位。

2、检查钢束是否在模型内。

3、检查钢束弯起半径是否过大导致形状无法在模型中体现（用CAD检查）。

4、检查钢束作用单元与钢束长度是否对应。

5、检查钢束组与钢束号的对应是否正确。

6、检查钢束张拉与钢束组和钢束号是否对应正确。

7、检查导管直径是否比钢束直径小。

钢束的直径单位错误

10~25号单元，如22#下缘压应力11MPa，同样位置上缘拉13MPa，拉应力比压应力大2MPa这个设置漏掉了顶板钢束，最小弯距时下缘压11MPa也是不正常的，建议核查钢束的直径是否单位正确,管道直径是否输错。

一般构造结构采用C50混凝土、桥面混凝土铺装采用C50防水混凝土。其轴心抗压强度设计值为Mpa，轴心抗拉强度设计值为Mpa，弹性模量为Mpa。

Midas建模钢束布置

以25+35+25m预应力等截面连续梁桥为例，预应力钢绞线采用高强度低松弛钢绞线，其标准强度为Mpa，张拉控制应力采用＝1395Mpa，弹性模量为Mpa。

钢绞线孔道采用预埋桥梁用塑料波纹管，波纹管外径D=77mm。预应力筋与管道壁摩擦系数，管道每米局部偏差对摩擦的影响系数，预应力钢绞线松驰系数0.3。

普通钢筋采用R235、HRB335级。R235抗拉、抗压强度设计值、均为195Mpa，弹性模量为Mpa。HRB335抗拉、抗压强度设计值、均为285Mpa，弹性模量为Mpa。
