溜溜问答 > 平面设计 > CAD问答 > CAD怎么挖空一块？
kiss mayue
kiss mayue
邀请你来回答
852人阅读 2022-03-23

CAD怎么挖空一块？

我要回答
1个回答

cad画一个立体的体块中间挖空一部分的具体步骤如下：

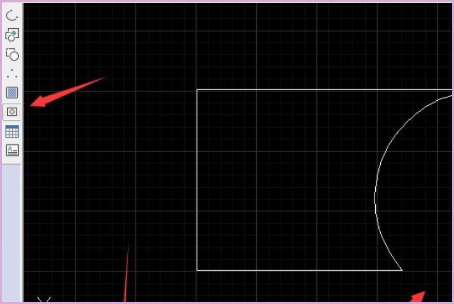

1、首先打开需要编辑的CAD图纸，进入到编辑页面中。

CAD怎么挖空一块？

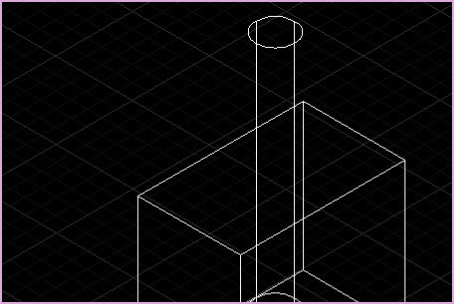

2、然后将CAD调整到三维状态，然后画个立体图，将两个相交的平面图改成面域。

CAD怎么挖空一块？

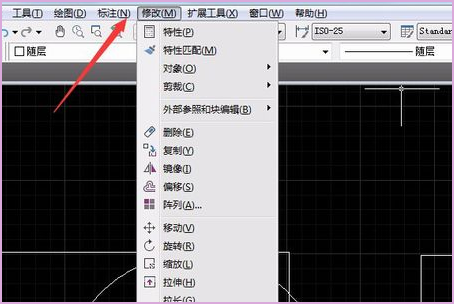

3、然后点击打开主菜单栏中的“修改”选项。

CAD怎么挖空一块？

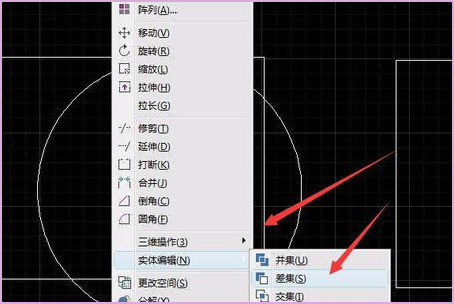

4、然后在弹出来的菜单栏中点击选择实体编辑中的“差集”即可。

CAD怎么挖空一块？

查看全部
2022-03-23
赞 (1) 回复 采纳

相关问题

CAD怎么挖空指定区域？
共5条回答 >
Regisseur.W~王晶： 可以通过CAD中的“区域”命令来挖空指定区域。可以使用“区域”命令来挖空指定区域。在CAD中，使用“区域”命令可以创建一个闭合的区域，然后使用“挖空”命令将这个区域从另一个或多个对象中移除。通过指定需要挖空的区域，可以轻松地实现挖空指定区域的目的。挖空指定区域在CAD中是相对简单的操作，但需要注意的是，这种方法只适用于二维图形。对于三维图形，需要使用其他命令和技术来实现挖空指定区域的效果。此外，CAD还提供了各种各样的工具和命令来处理和编辑不同类型的图形，熟练掌握这些工具和命令对于提高CAD图形....
赞 (24) 回复
CAD把圆挖空
共4条回答 >
秋萍： 你把五个圆一起面域，可以一起挖空的，是不是你的方法不对，面域后，选差集，先选择大圆，回车，然后再全选图形，就把中间四个小圆去掉了。注意，选择大圆后，一定要回车或空格。
赞 (2) 回复
CAD新手疑问挖空（2）
共4条回答 >
一路有你： 你把本图型拉伸一所，输入subtract（差集）再选择要从中减去的实体或面域...空格键后再选内部的图形
赞 回复
CAD立体图形挖空
共3条回答 >
小m： 估计你是差集用法用错了，应该是点击差集--点击齿轮---回车--点击要被差去的圆柱--回车。立体圆柱挖成管状，有2种做法，1是再画一个圆柱，差集去。2；是用抽壳，不要上下底面
赞 (3) 回复
CAD 文字变成一块一块的了。
共3条回答 >
畵鼙： 命令：trace指定宽度画实线，你多点两下就知道这玩意其实没啥内涵了，刚画好的实线是四边形的，把其中的两个角点合并了就跟你图上那样可以任意拖动的三角了。跟画个框框填充了实体其实没啥区别。
赞 (1) 回复
