CAD怎么标高?

我要回答
1个回答

在弹出的字段窗口同样选择对象,块占位符,右侧列表选择位置,坐标勾选y坐标,点击确定关闭快编辑器,双击刚才的标高,弹出增强属性编辑器,在下方的之中输入标高数值,就看到标高符号上的数据跟着变化了保存一下标高文件,然后就可以导入图纸进行标高标注。

cad标高的具体操作步骤如下:

联想ThinkVision

Windows10

Auto CAD2010

1、打开CAD软件,需要操作的文件。


CAD怎么标高?

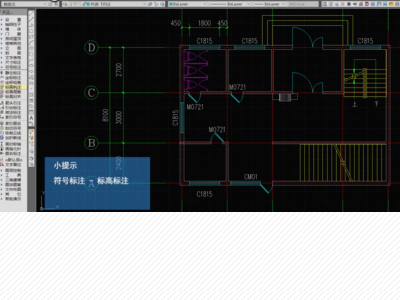

2、点击左边工具栏的符号标注,选择标高标注。


CAD怎么标高?

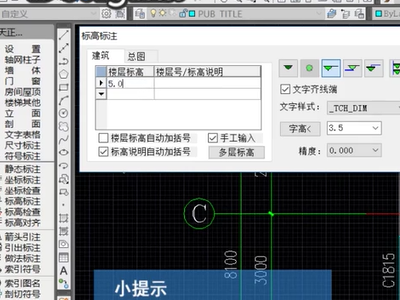

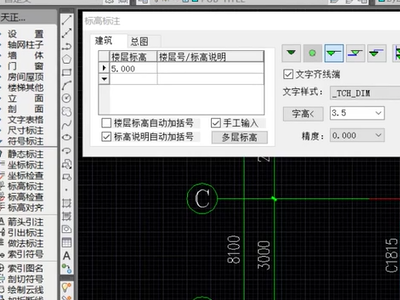

3、系统弹出的设置窗口,勾选手动输入,输入标高数值。


CAD怎么标高?


4、左键单击绘图区,即可放置标高,修改标高标注方向,单击鼠标左键确定即可。



CAD怎么标高?

查看全部
2022-03-22
回复 采纳

相关问题

CAD标高怎么画?
共2条回答 >
♚ 。: 建筑的标高通常是指以室内地坪(面)标高为零即正负零零标高,其他各点到室内地坪(面)的的距离(相对高程),就是各点的标高。地面一下的就是负值,以上的就是正值。符号就是以三角加一引线,引线上就是尺寸,一般用米作单位。标注就更简单了。dli直接标注就ok了
回复
CAD 怎么标高?
共2条回答 >
J.Jokerliet: 将标高符号做成块,定义属性加字段就可以自现标高的自动标注,也可以输入自已想要的数值。
回复
CAD标高怎么标注?
共1条回答 >
【Tiramisu】鼎阔装饰: 直接线绘出一个标高符号;在工具栏中“绘图——块——定义属性”;
回复
CAD标高怎么标?
共1条回答 >
Steve: 具体操作步骤如下:一、开启天正绘图和CAD绘图,开启需要标注的图纸即可进行标注,天正制图有对应的命令进行标高绘制,方便图纸的成型。二、在左侧天正制图工具栏中选择绘图命令“符号标注——标高标注”,系统会弹出对应的设置窗口,设置完成后点击确定,即可进入标高绘制。三、在标高标注的设置窗口,选择标高的样式以及其他信息,系统默认标高会以图纸自带的坐标轴为参照点,进行标高标注。四、确定合适的位置后,点击鼠标,即可确定位置,拉动鼠标上下可以确定数字的标注方向,确定后再次点击鼠标即可确定标注方向。五、标高标注的....
回复
CAD标高简称?
共1条回答 >
A顾家辉Adison: 计算机辅助设计(CAD-ComputerAidedDesign)的缩写,标高比如从±0.000到建筑一层顶的高度,图纸上会有个向下的三角带一直线,写着数字的
(6) 回复
