家具CAD图画法

初学者可以把雕花图片导入CAD一比一的描就可以了，然后缩放到你要的尺寸，雕花部分只要能够表达正面部分一般都能够生产了，当然你能够画出刨面更好！因为我看不到你图片也不好讲，如果愿意可以加QQ695925814

这个应该是古典家具吧？！
目前没有接触过这类家具，也真心学习一下……
因为厂家的设备条件不一样，（手工打造也不是不可能，因为异型部分可以做玻璃钢模具)。
但是估计你要做出一模一样的花纹，不可能，如果你将实物测绘，三维造型好后拿去机加工是没有问题的，而且这样每个都是一样的，这样价格也不便宜。
个人捉见！

首先打开cad软件，然后在右下角的二维草图与注释，切换工作空间为三维建模。

　　在菜单栏的视图中选择西南等轴测等三维视图模式。

　　为了方便观看可以在菜单栏的渲染中选择概念模式。

　　配合工具栏中的长方体、拉伸等工具就可以用cad画三维图了。
　　虽然画三维图不是cad的强项，但是一些基本的零件图用cad画还是很方便的。

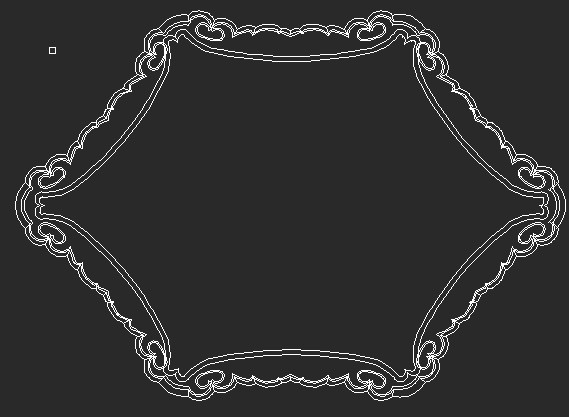

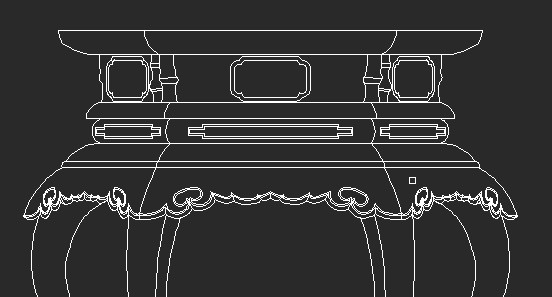

这就是一个纯平面图 你看到的类似透视视觉的是电脑显示和图片扫描的原因 至于那些看似很复杂有好几条线条的图形 那是层次不齐的装饰 也就是说实体效果出来不是在一个平面上的 如果客户没提供具体尺寸 那就根据整个样图来均分 因为这个图是对称的 作出一个角 然后镜像 第二个图上的花纹 你可以用多线这个操作命令来勾画拉伸修剪编辑 照此图的样式如果要拿你出的图去加工生产 只要你表明尺寸就可以 因为花纹是手刻或立铣制作 精确度没那么高 不像雕刻机出图那么严格 希望能帮到你
