CAD交点捕捉不到

“对象捕捉”打开了没？窗口下有一个“对象捕捉”的按键，或者F3。“对象捕捉”的设置里要把“交点”勾选上，或者选择的时候按Ctrl+鼠标右键，再选择。

那就是你画的图不是二维的，而是三维的，所以看着有交点其实是没有交点的，因为两条线根本就没有在一个面上。

在对象捕捉右击--设置-选中交点--确定

我也是遇上这个问题，后来，我发现了问题症结，没有确认打开极轴追踪（F10），也就是说：要想在制图时使用交点捕捉，要确认同时打开极轴追踪和对象捕捉追踪

浩辰CAD制图软件中捕捉交点的步骤如下：

1、首先打开浩辰CAD，然后找到下面的对象捕捉，点开，如下图所示：

2、如果点开对象捕捉还是没有反应，在对象捕捉上面右击，点击设置，如下图所示：

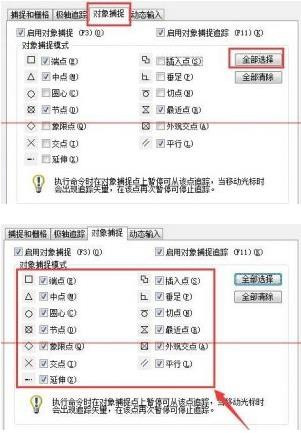

3、然后在对象捕捉里面，将所有的捕捉点都打开，如下图所示：

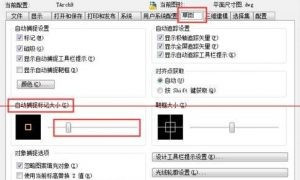

4、捕捉标记也可以调节，打开工具——选项。

5、在草图里面将捕捉标记大小调节一下，如下图所示：
