溜溜问答 > 平面设计 > CAD问答 > CAD怎么出道路平面图？
kiss mayue
kiss mayue
邀请你来回答
143人阅读 2022-03-16

CAD怎么出道路平面图？

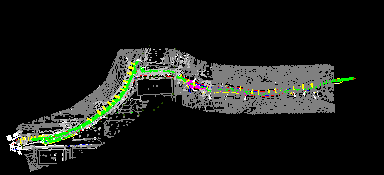

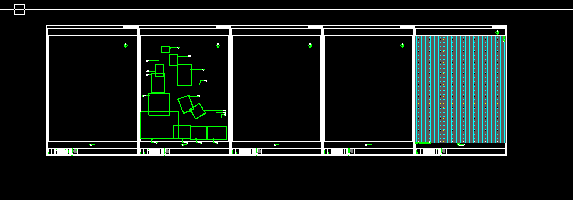

道路平面图很长，而且七拐八拐，我要全部打印成平的a3，而且是直接布局出图打印。效果如附图模型空间是这样我要这样布局打印怎么弄？ 望高手给出详细操作步骤。谢谢。
CAD怎么出道路平面图？ CAD怎么出道路平面图？
我要回答
1个回答

布局 拉进来一个图框

在图框里MV 进入布局 找到合适地方 输入比例 缩放等 一张图纸

在布局 复制4个图框 一个靠着一个 继续MV 接上 上一次的位置 比例不要变

重复上面操作

设置打印样式等 按图框尺寸出图 搞定！

CAD怎么出道路平面图？

查看全部
2022-03-16
赞 (6) 回复 采纳
