溜溜问答 > 平面设计 > CAD问答 > CAD孤岛检测
kiss mayue
kiss mayue
邀请你来回答
278人阅读 2022-03-16

CAD孤岛检测

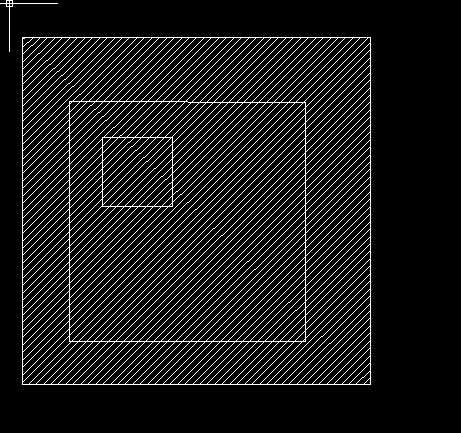

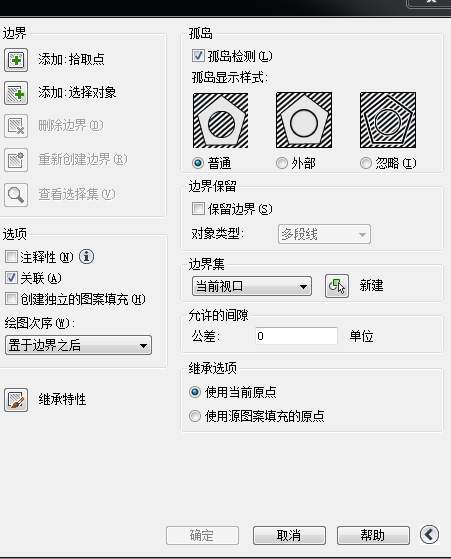

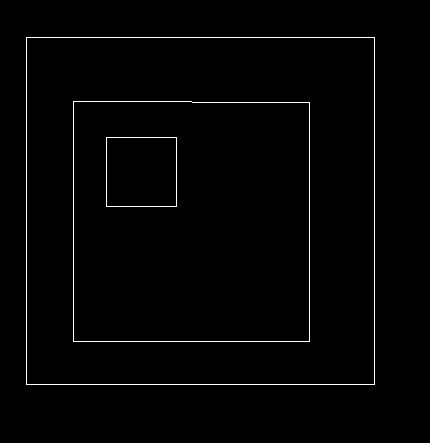

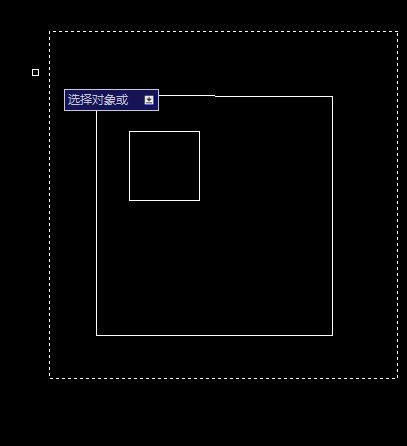

做了3个矩形，都是闭合的，填充时选择最大的矩形，孤岛检测选择普通，填充后全都填充了，孤岛检测没起作用，请问如何处理？
CAD孤岛检测 CAD孤岛检测 CAD孤岛检测 CAD孤岛检测
我要回答
1个回答

CAD孤岛检测

查看全部
2022-03-16
赞 回复 采纳

相关问题

CAD填充里的孤岛检测是什么意思？
共1条回答 >
Timeless： 是指，如果你是点选区域的的话，如果出现圆中有圆的时候，而你想填充两个之间的部分，如果不选择孤岛则会以大圆的范围填充，如果选择孤岛好了。孤岛：不填充大区域里面的孤岛（如小圆）。
赞 回复
CAD孤岛检测方式射线法和填充有什么不同？
共1条回答 >
A u t u m n： 1.“Flood（填充）”：把孤岛包括为边界对象。2.“Raycasting（射线法）”：从指定点画线到最近的对象，然后按逆时针方向描绘边界，这样就把孤岛排除在边界对象之外。
赞 回复
CAD高手请进，关于孤岛检测问题！
共1条回答 >
贾大爷： 不用附图，很简单。从你的填充点向外（任意方向）画射线，遇到第一个点之内的区域是要被填充的，一二点间不填充，二三间填充，三四间不填充……，奇偶理论。
赞 (5) 回复
CAD填充孤岛检测没用
共1条回答 >
啾啾： 孤岛显示样式错误。在cad中，填充孤岛检测坦首者没用是让薯因为填充的孤岛显示样式被设置成了“外部孤岛检测”或者“忽略孤岛检测”，孤岛显示样式错误导致的，只要将孤岛检测设置为“普通芹岩孤岛检测”即可。CAD即计算机辅助设计利用计算机及其图形设备帮助设计人员进行设计工作。
赞 回复
CAD中孤岛检测什么意思？
共1条回答 >

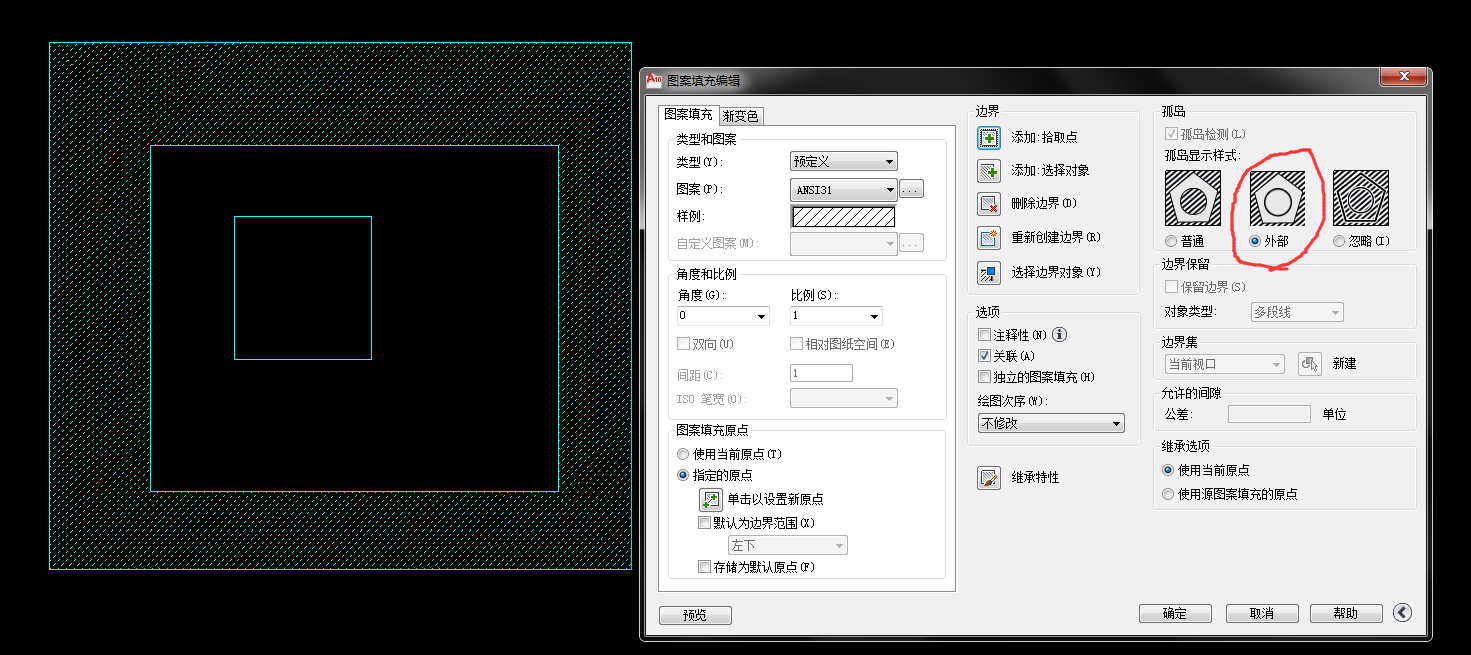

🤓： 当我们在外侧两个矩形间拾取点时，CAD软件搜索到的封闭外边界是大矩形，然后会继续向内搜索所有图形，其中有三个封闭区域，这三个矩形封闭区域就像海中的三个岛屿Island。当初CAD没有中文版，国内有人做CAD汉化时将Island翻译成了孤岛，不知道是自创的还是参考了相关软件的翻译。这个词挺形象的，不仅大家接受了，AUTOCAD后来退出中文版的时候也采用了孤岛这个说法。中矩形是大矩形中的一个孤岛，两个小矩形是中矩形内的两个孤岛，孤岛形成了嵌套关系。CAD填充检测到孤岛时提供了三种处理方式：外部、普通....
赞 (22) 回复
