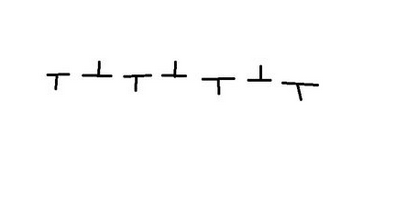

CAD线型种类

没听懂什么意思 能重新说一下吗

1、在CAD的安装目录下support文件夹内找到acad.lin；
2、复制到其他文件夹，并改名为acadwater.lin,用记事本打开;
3、修改增添其中相关的语句，修改后保存。举例说明：*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS----A,12.7,-5.08,[“GAS”,STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27]，-6.35以上是acad.lin文件中本身应有的，将它复制并修改为*JI_LINE,Ji line ----J----J----J----J----J----J----J----J----J----J----A,30.0,-3.0,[“J”,STANDARD,S=2.54,R=0.0,X=-0.85,Y=-1.27]，-3.0
以上两段字母代表的含义如下：JI_LINE,是线型的名称30.0是实线的长度，-3.0是实线端与插入字母间空白（字母左边空格）的长度，“J”是你要插入的字母，STANDARD是字母的字体，2.54是字母的高度，0.0是字母的旋转角度，（X=-2.54,Y=-1.27）是文字插入点的偏移量。-3.0是插入字母与实线短间空白（字母右边空格）的长度。
4、将修改后的acadwater.lin文件放入support文件夹。
5、启动CAD，在acadwater.lin内加载相应线型。
了解了各字母表示的含义就可以自定义自己想要的线型了。
希望能帮到你，希望采纳正确答案,谢谢！！！
