溜溜问答 > 平面设计 > CDR > CDR中如何量出弧线长度？
Wengxiu
Wengxiu
邀请你来回答
3750人阅读 2022-03-11

CDR中如何量出弧线长度？

我要回答
4个回答

上面我说的是cad内容，把文件导入CAD里面

查看全部
2022-03-11
赞 回复 采纳

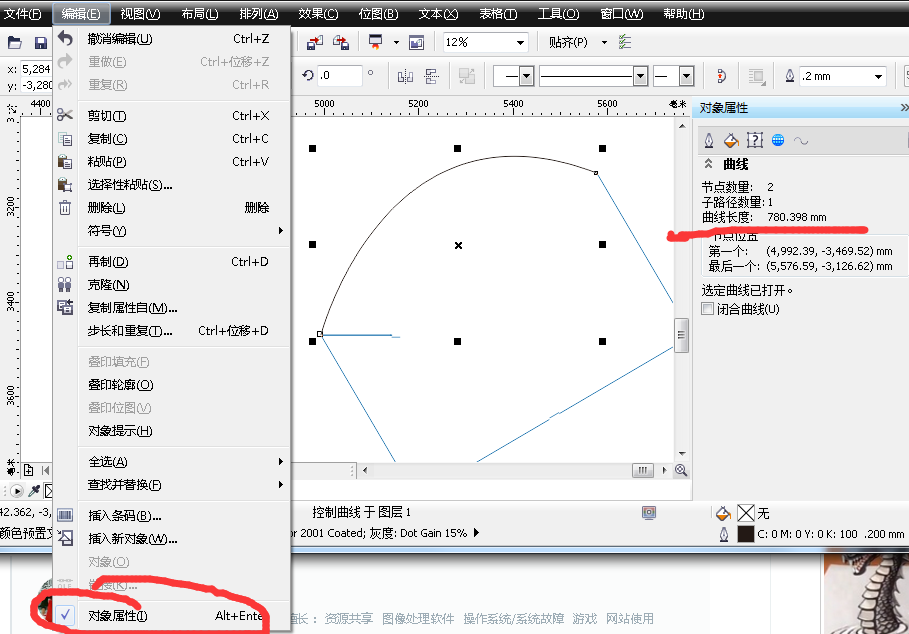

CDR内对象属性里边就有数据！

CDR中如何量出弧线长度？

查看全部
2022-03-11
赞 (19) 回复 (1) 采纳

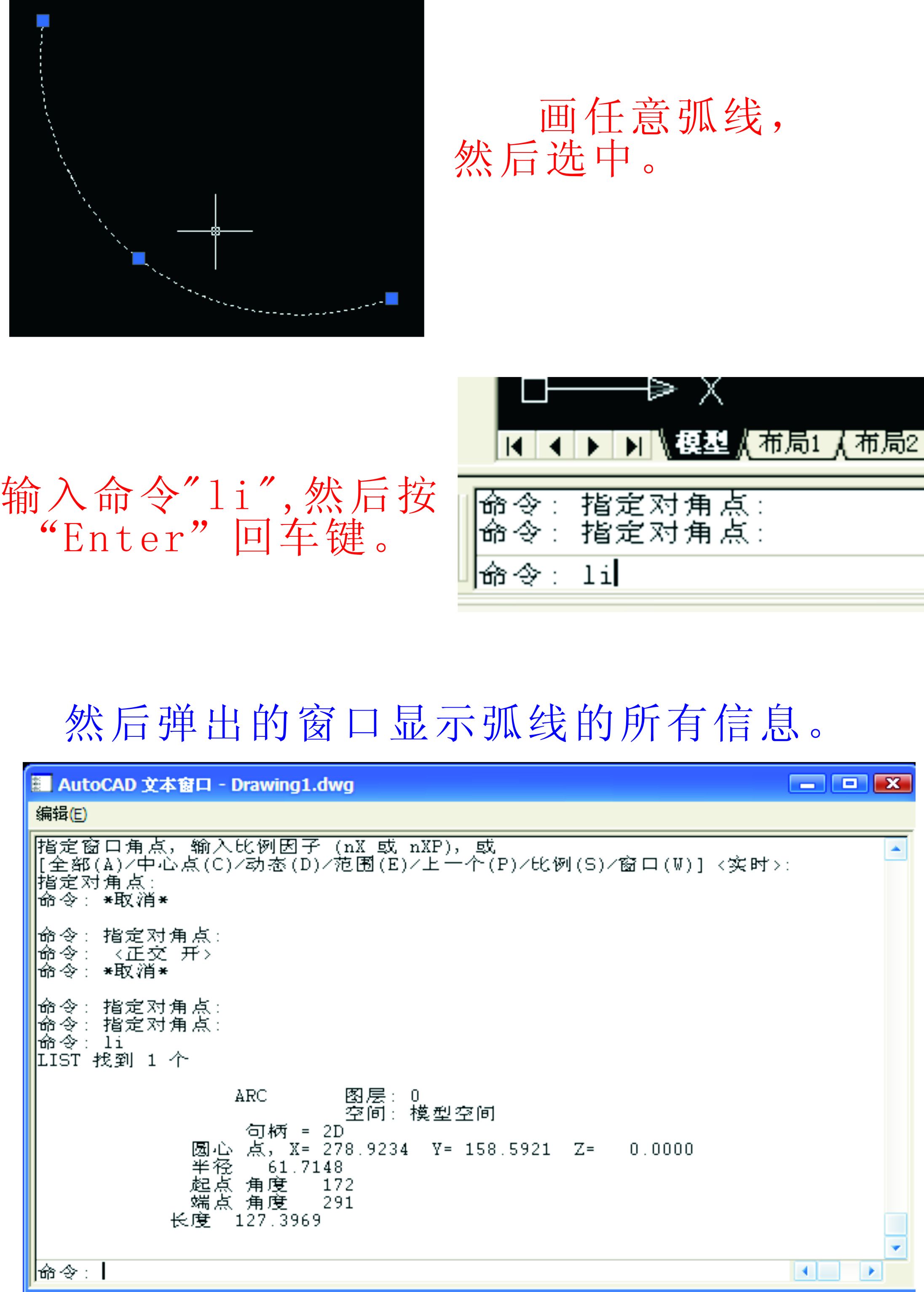

选中弧线，然后输入li命令查看，就能看到弧线的具体信息了。

CDR中如何量出弧线长度？

查看全部
2022-03-11
赞 (7) 回复 采纳

cdr本身这个软件没有提供这个功能，但是可以这样：先把曲线导出dwg格式，再用CAD打开，或者proe测量弧线周长就可以了.

规则的圆弧可以用圆周率自己算。

查看全部
2022-03-11
赞 (9) 回复 采纳

相关问题

如何计算弧线长度？
共4条回答 >
谷雨： 弧线，那么它是圆的一部分。设该弧线所在圆的半径为r，r*r=3.9*3.9+(r-1.2)^2r=(3.9*3.9+1.2*1.2)/(2*1.2)=6.9375m该弧线所对圆心角设为2a，sina=3.9/r=3.9/6.9375a≈0.5970弧长=r*2*a≈8.28m弧长公式：l=n（圆心角）×π（圆周率）×r（半径）/180=α(圆心角弧度数)×r（半径）在半径是R的圆中，因为360°的圆心角所对的弧长就等于圆周长C=2πr，所以n°圆心角所对的弧长为l=n°πr÷180°（l=n°x....
赞 (42) 回复
CAD中如何量出斜线的长度？
共2条回答 >
无脚鸟： 命令：dal点取斜线两点或者进入状态栏里--标注--对齐就是测距
赞 回复
CDR14中怎么测量弧线的长度？
共2条回答 >
流年： 用数学的圆周率自己算，软件里面好像没测算弧线长度的功能。
赞 (2) 回复
CDR x4不规则弧线长度怎么量出来？
共1条回答 >
Jane： cdr本身这个软件没有提供这个功能，但是可以这样：先把曲线导出dwg格式，再用CAD打开，或者proe测量弧线周长就可以了
赞 (5) 回复
CAD怎样量出弧线长度？
共1条回答 >
（¥）？： 在CAD软件中量出弧线长度是很简单的操作。具体步骤如下：1.首先，通过命令“DIST”或者点击工具栏中的“测量”命令，进入测量工具。2.然后，在图纸中选中需要测量的弧线，在CAD的命令区域输入“List”命令，按下Enter键启动命令。3.在弹出的列表中，会出现当前所选弧线的详细信息，包括圆心坐标、半径、直径等参数信息。其中蓝色部分就是弧线的长度，单位为当前图纸单位，如毫米、英尺等。4.将鼠标指针移动到蓝色部分弧线长度数据上，单击右键，会出现菜单选择PROMPT，将光标变成十字准星形状。5.接下....
赞 (4) 回复
