UG 在圆柱上画首尾连接的螺旋槽

我要回答
1个回答

我也给你弄了一个,

1:画圆柱

2:画曲线

3:缠绕曲线到圆柱面上

4:用缠绕的曲线将实体面分割

5:偏置区域

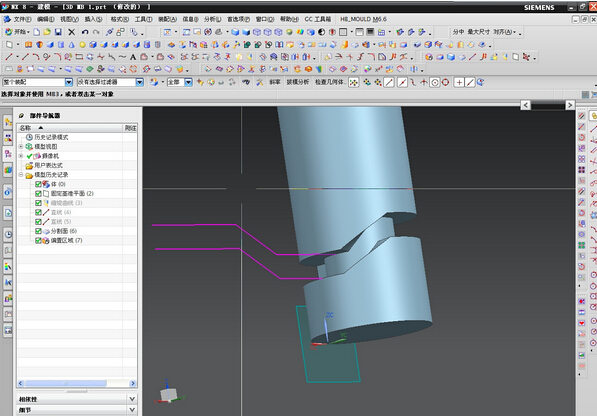

UG 在圆柱上画首尾连接的螺旋槽

查看全部
2022-02-23
(9) 回复 采纳

相关问题

UG怎样在圆柱表面开螺旋槽?急 ?
共2条回答 >
设计小青年: 先在圆柱轴线方向建立一个基准平面,做草图,画出你要的槽的形状和位置,记得要密封图形,然后完成草图,之后再在圆柱面上选个点随便画条直线,投影直线在圆柱面上,取投映线做扫略线,草图为界面,扫略求差就成了
回复
UG在圆柱上画首尾连接的螺旋槽?
共2条回答 >
continue: 我也给你弄了一个,1:画圆柱2:画曲线3:缠绕曲线到圆柱面上4:用缠绕的曲线将实体面分割5:偏置区域
回复
UG怎样在圆柱表面开螺旋槽?
共1条回答 >
设计师張宇: 先做螺旋线,然后使用线上草图,画槽的截面,然后扫略一个实体与圆柱布尔求差。
(1) 回复
UG怎样,在,圆柱,表面,开,螺旋,槽 ? 急?
共1条回答 >
小甘: 先在圆柱轴线方向建立一个基准平面,做草图,画出你要的槽的形状和位置,记得要密封图形,然后完成草图,之后再在圆柱面上选个点随便画条直线,投影直线在圆柱面上,取投映线做扫略线,草图为界面,扫略求差就成了
(39) 回复
UG圆柱螺旋槽怎么加工?
共1条回答 >
墨斗: ug圆柱螺旋槽加工的步骤如下:1.根据设计图纸确定加工尺寸和要求。2.在UG软件中绘制螺旋槽的三维模型,并进行检查和修正。3.在UG软件中使用螺旋槽铣刀进行铣削路径的生成,设置好加工参数。4.将铣削路径导出为G代码文件。5.在CNC机床上载入G代码文件,进行加工前的准备工作。6.开始加工,根据铣削路径进行加工,注意加工速度和深度的控制。7.完成加工后进行检查,修整不合格部分。8.清理加工过程中的碎屑和切屑,保持机床的清洁和整洁。9.检查产品的质量和尺寸是否符合要求,进行记录并提交给质检部门。10....
(14) 回复
