溜溜问答 > 平面设计 > CAD问答 > CAD中如何调节任意两条直线的角度？
kiss mayue
kiss mayue
邀请你来回答
1062人阅读 2020-10-11

CAD中如何调节任意两条直线的角度？

我要回答
2个回答

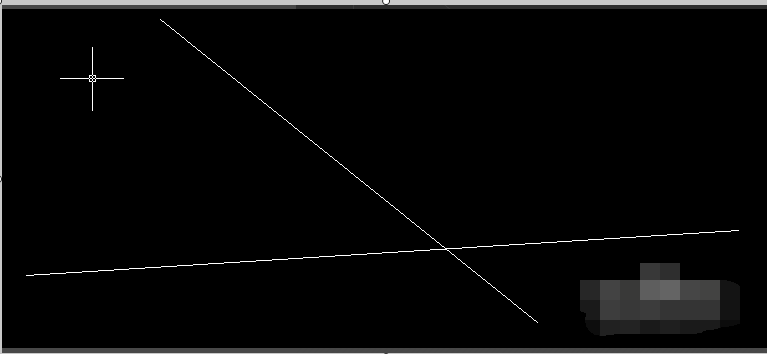

1、在AutoCAD绘图区绘制两条任意角度的直线。

CAD中如何调节任意两条直线的角度？

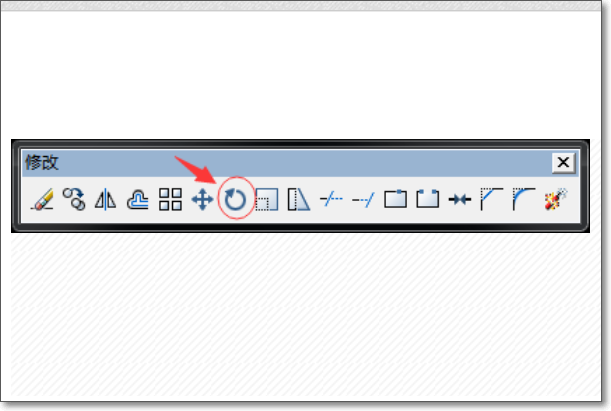

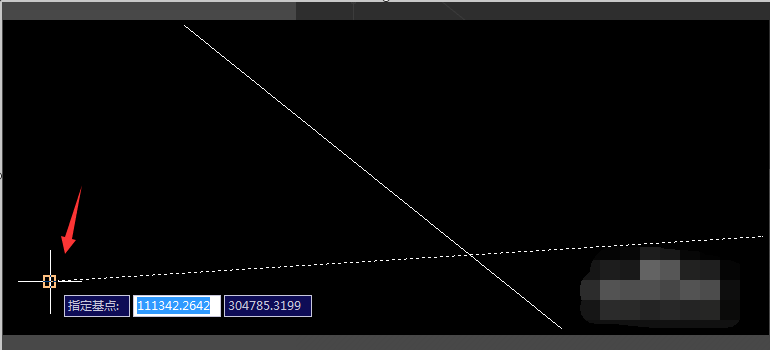

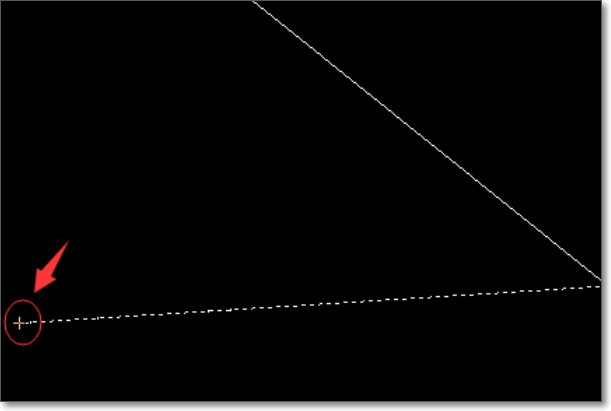

2、选中其中任意一条直线使用旋转命令，根据命令提示，选取旋转基点。

CAD中如何调节任意两条直线的角度？

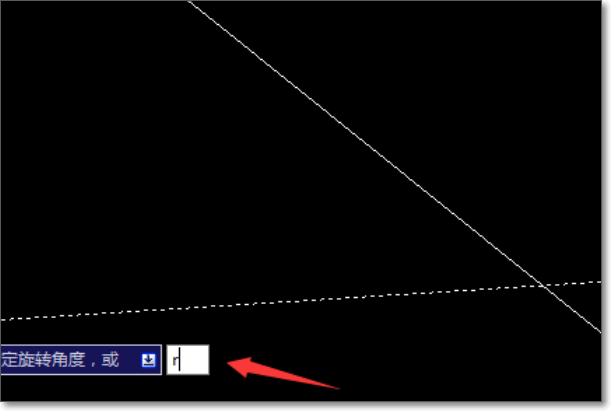

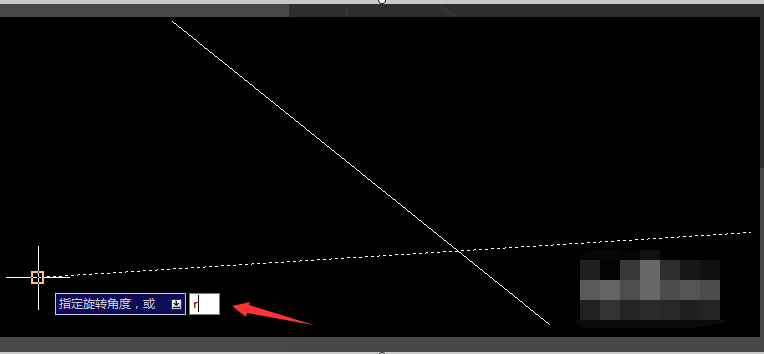

3、在命令行输入字母“r”点击回车键，采用参照方式进行旋转操作。

CAD中如何调节任意两条直线的角度？

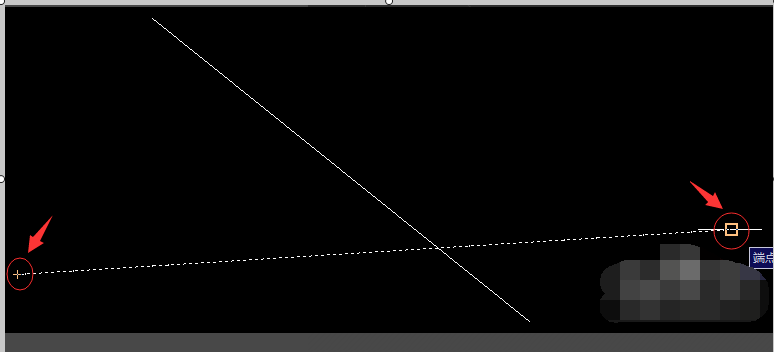

4、在要旋转的直线上任意指定两点作为参考。

CAD中如何调节任意两条直线的角度？

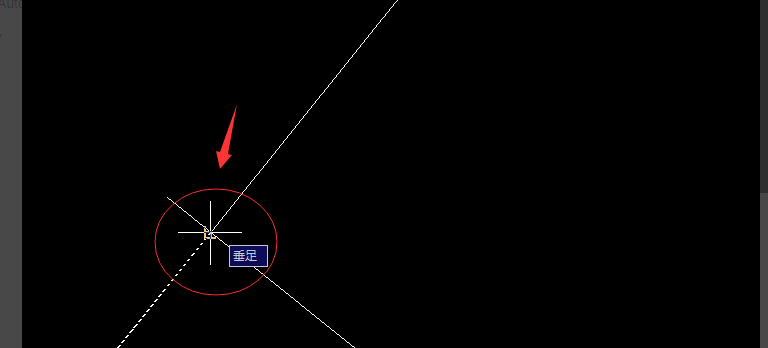

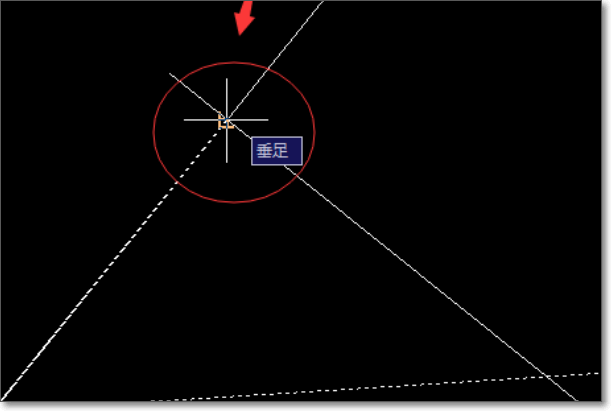

5、移动光标到要垂直的直线垂足处，然后点击鼠标左键完成旋转操作。

CAD中如何调节任意两条直线的角度？

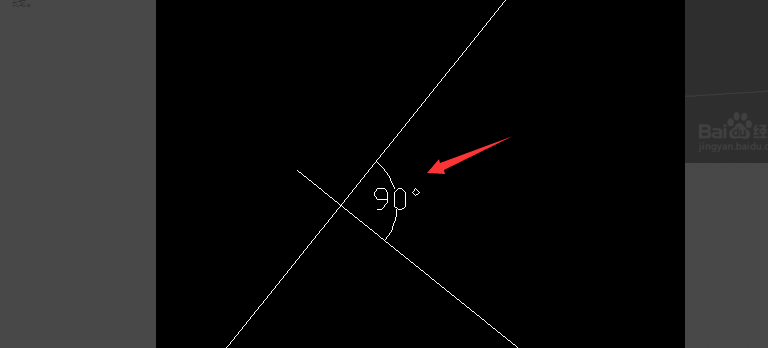

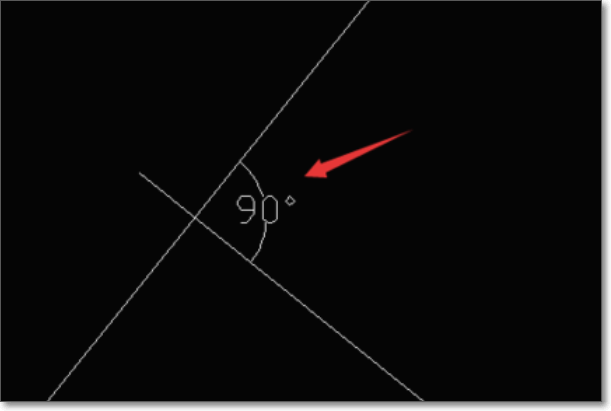

6、经过这一简单的操作，便可以将两条任意角度的直线转换成了互相垂直状态。

CAD中如何调节任意两条直线的角度？

查看全部
2020-10-11
赞 回复 采纳

1、在AutoCAD绘图区绘制两条任意角度的直线。

CAD中如何调节任意两条直线的角度？

2、选中其中任意一条直线使用旋转命令，根据命令提示，选取旋转基点。

CAD中如何调节任意两条直线的角度？

3、在命令行输入字母“r”点击回车键，采用参照方式进行旋转操作。

CAD中如何调节任意两条直线的角度？

4、在要旋转的直线上任意指定两点作为参考。

CAD中如何调节任意两条直线的角度？

5、移动光标到要垂直的直线垂足处，然后点击鼠标左键完成旋转操作。

CAD中如何调节任意两条直线的角度？

6、经过这一简单的操作，便将两条任意角度的直线转换成了互相垂直状态。

CAD中如何调节任意两条直线的角度？

查看全部
2020-10-11
赞 回复 采纳

相关问题

CAD画任意角度直线问题！
共2条回答 >
设计狮： 首先，直线命令l，输入第一个数据（直线的长度）输入“＜”号，再输入第二个数据（你要输入的角度）角度都是以水平作为参照的
赞 回复
CAD2007怎样编辑任意两条直线的角度？
共2条回答 >
👀： 先画两条重合的直线，再选择其中一条，使其旋转60°或者使用阵列命令，选择环形阵列，项目总数为2，填充角度为60，即可。只需要输入你需要的角度就可以了。如果你的意思是，画好的两条线，调整它们之间的角度。那CAD里是无法做到的。需要你重新绘制。
赞 (12) 回复
CAD怎么画任意角度的直线？
共2条回答 >
亚军： cad画任意角度方法：一、极轴追踪法1、首先打开cad，在界面下方右键单击极轴追踪图标，选择设置。2、在弹出的草图设置中勾选启用极轴追踪，然后在附加角中点击新建，输入想要追踪的角度，这里新建0度和30度，最后确定。3、设置完极轴追踪之后，在画线的时候每隔30度就会出极轴，很容易就画出了角度，画其它角度的设置方法都是一样的。4、画完之后标注一下角度。二、命令行法：先画出一条水平直线做参照，然后使用直线工具点击第一点，在命令行中输入“。
赞 回复
PS如何画任意角度的直线？
共1条回答 >
周瑜jun： 操作步骤/方法1.打开ps建立一个新的画布。2.选择画笔并设置画笔的颜色。3.在画布上点一个点，在终点按住shift即可。4.根据以上步骤就可以在ps中画任意角度的直线。注意事项/总结1.要先点一个起点出来再按shift。2.按住shift在斜下方即可画出斜直线。
赞 回复
CAD中怎么查两条直线的夹角角度？
共1条回答 >
gyy： 1、在AutoCAD绘图区绘制两条任意角度的直线。2、选中其中任意一条直线使用旋转命令，根据命令提示，选取旋转基点。3、在命令行输入字母“r”点击回车键，采用参照方式进行旋转操作。4、在要旋转的直线上任意指定两点作为参考。5、移动光标到要垂直的直线垂足处，然后点击鼠标左键完成旋转操作。6、经过这一简单的操作，便可以将两条任意角度的直线转换成了互相垂直状态。
赞 (19) 回复
