溜溜问答 > 平面设计 > CAD问答 > CAD阶梯孔如何标注？
kiss mayue
kiss mayue
邀请你来回答
2114人阅读 2020-10-10

CAD阶梯孔如何标注？

Φ6孔 打4个深 然后 Φ3.5 打通 如何标注
命令 和ED里的 需要输入什么？
我要回答
2个回答

第一 选择"标注"--"引线" 画出指引线
第二 选择"格式"--"文字式样"将字体改为gdt 别忘应用哦
第三 选择“多行文字”（左侧工具栏a）进行标注直径为%%c 乘号可用大写x
v是沉孔 x是孔深

查看全部
2020-10-10
赞 回复 采纳

CAD阶梯孔如何标注？

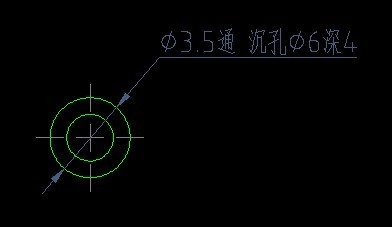

这样就行了，完全符合国家标准的。

查看全部
2020-10-10
赞 回复 采纳

相关问题

CAD怎么标注螺纹孔，螺纹孔怎么标注？
共5条回答 >
lorraine_： CAD软件中，通常使用表格方式进行螺纹孔的标注。具体步骤如下：1.选择螺纹孔所处的构件定义好坐标系；2.在CAD中插入表格，选择行数和列数；3.在表格中输入螺纹孔信息，包括孔径、螺纹类型、螺纹规格等；4.将表格移动到需要标注的位置，将表格的对齐方式设置为左对齐或者上对齐；5.切换到模型空间，将表格的图层设置为尺寸标注图层，生成标注。标注螺纹孔时，需要注意以下几点：1.标注尺寸时，要按照图纸规定的符号和标注格式，如一般使用⊙表示孔径；2.螺纹类型和规格的标注应使用国家/行业标准规定的符号和格式；3....
赞 (46) 回复
CAD阶梯孔怎么标注？
共4条回答 >
思ser： 这样就行了，完全符合国家标准的。
赞 (8) 回复
CAD螺纹孔沉孔如何标注？
共2条回答 >
🎀： 参见附图的标注
赞 回复
阶梯孔怎么标注？
共2条回答 >
Value me： 标注只需要将孔的高度和宽度（圆则为直径）标注出来即可。用钻头钻出的盲孔，在底部有一个120°的锥角，钻孔深度指的是圆柱部分的深度，不包括锥坑。在阶梯形钻孔的过渡处，也存在锥角120°圆台，其画法及尺寸注法。用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准确和避免钻头折断。三种钻孔端面的正确结构。
赞 (11) 回复
CAD如何标注螺纹孔螺纹孔如何标注？
共1条回答 >
随遇而安： 引线标注就行:4*2-m10-6h。2个m10螺纹孔，公差是6h，有4处。
赞 回复
