如何制作一张印刷电路板(PCB)的3D渲染效果图？

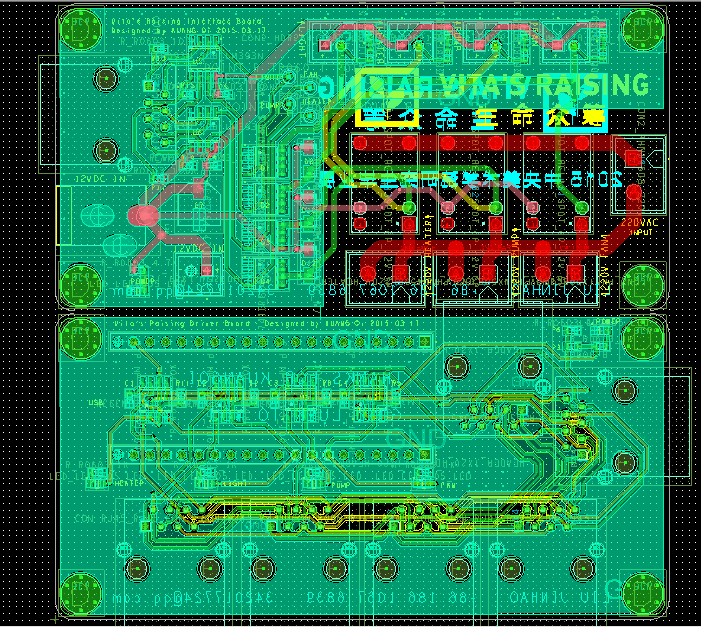

首先你要选择一个支持3D的pcb设计工具，allegro或者ad都可以的，然后给每个元器件绑定step格式的3D模型，下载3D模型到3D contentcentral 这个网站，最牛逼的模型网站没有之一。为每个元器件绑定3D模型之后pcb设计软件就可以自动生成电路板的3D图形了，以allegro为例，设计好的pcb是这样的：

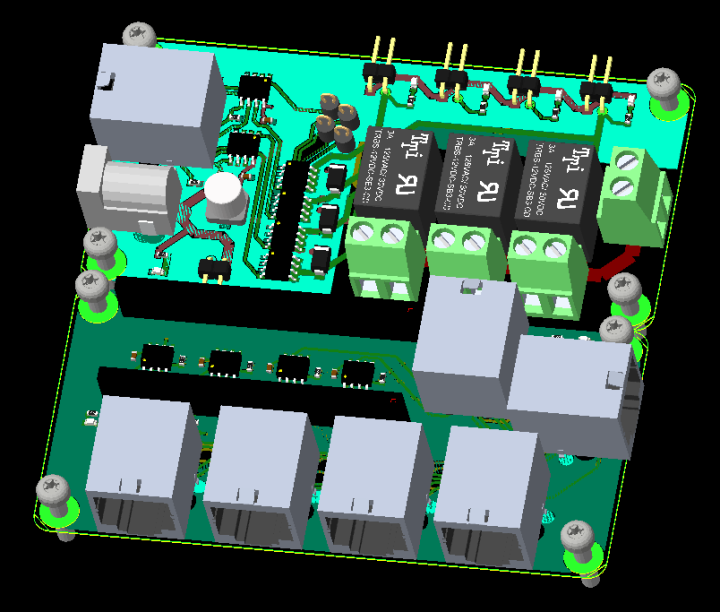

生成的3D图形是这个熊样：

在软件的输出菜单里将pcb设计导出为step格式，然后把这个整版的step文件导入到一个叫keyshot的软件里！

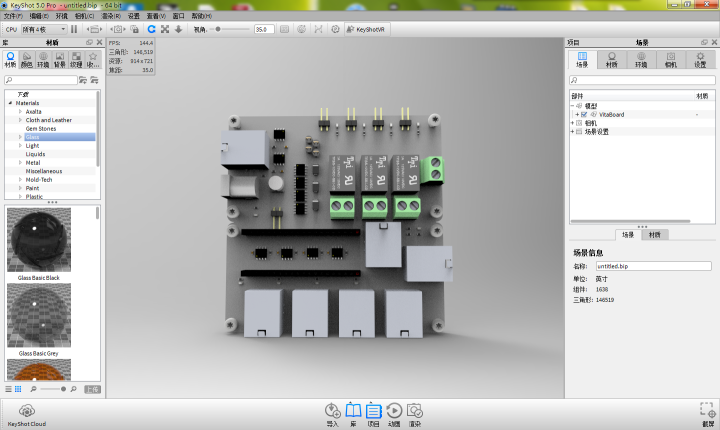

keyshot是一个傻瓜化的3D渲染软件，当然如果你对3D渲染比较专业，当然也可以把这个模型导入更高级的渲染软件。对于我这种“手残小王子”来说，keyshot已经足够好了。在keyshot中导入模型之后，马上就会进行实时的渲染，像这样：

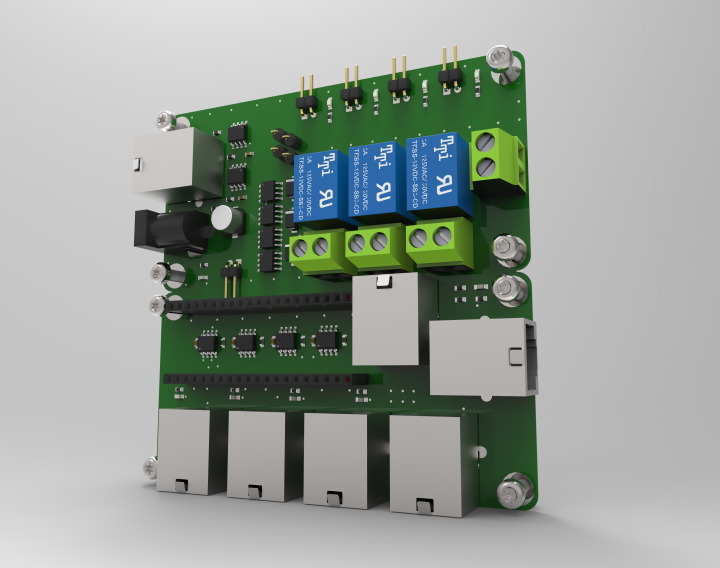

把左边的各种材质拖拽到相应的零部件上，预览效果满意之后渲染出高分辨率的图片，下面就上两张4k分辨率的高清图片：

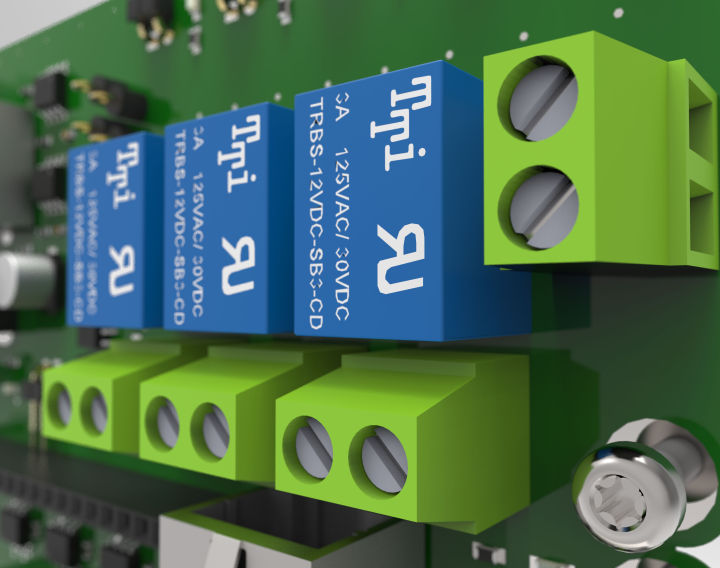

还可以添加景深等各种效果，就像这样（注意左侧的景深效果）：
