CAD要标注坐标但是图纸方向不是正北,要如何把图纸方向调至正北?

但我们这里的正北方向是斜的 图纸也要转斜的
我要回答
2个回答

1、首先打开CAD软件,创建一个新的图纸文档。

CAD要标注坐标但是图纸方向不是正北,要如何把图纸方向调至正北?

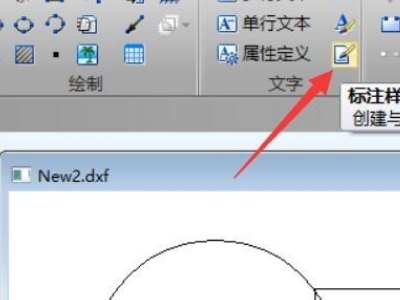

2、接下来点击“文字”列表中的“标注样式”按钮,以打开如图所示的“样式标注”设置界面。

CAD要标注坐标但是图纸方向不是正北,要如何把图纸方向调至正北?

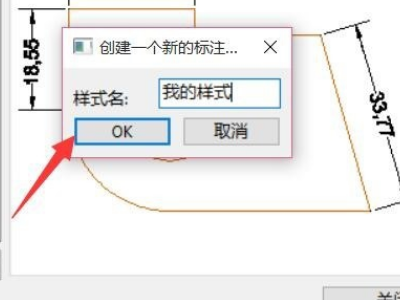

3、在“标注样式”界面中,点击“新建”按钮以创建一个新的“标注样式”。

CAD要标注坐标但是图纸方向不是正北,要如何把图纸方向调至正北?

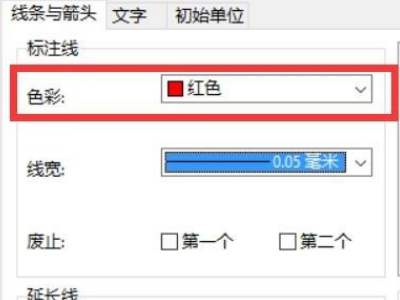

4、待打开“标注样式”编辑界面后,就可以根据自己的实际需要对其中的样式内容参数进行详细的设置操作了。

CAD要标注坐标但是图纸方向不是正北,要如何把图纸方向调至正北?

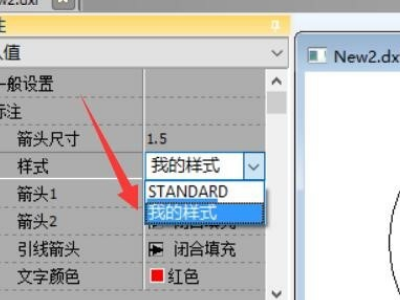

5、接下来在“属性”界面中,展开“标注”列表,点击“样式”下拉列表,从中选择自定义的样式,如图所示。

CAD要标注坐标但是图纸方向不是正北,要如何把图纸方向调至正北?

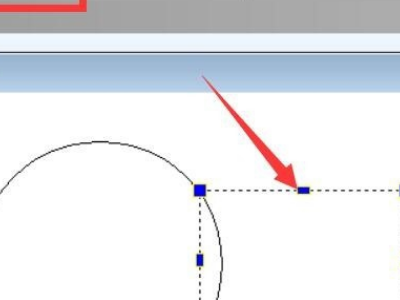

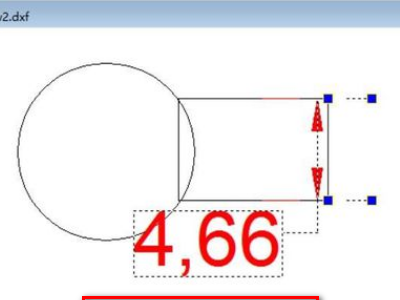

6、最后返回“图纸”编辑界面,点击“文字”列表中的“标注”按钮,就可以按自定义的标注样式给当前图形添加标注了。

CAD要标注坐标但是图纸方向不是正北,要如何把图纸方向调至正北?

查看全部
2020-10-10
回复 采纳

你是说的是图纸吗?还是那个指北针方向啊?如果是指北针就旋转就可以了
你不用吧图纸旋转倾斜,可以把总平面图的指北针调成正北方向就是了赛

查看全部
2020-10-10
回复 采纳

相关问题

CAD要标注坐标但是图纸方向不是正北,要怎么把图纸方向调至正北?
共2条回答 >
张晨: 1、首先打开CAD软件,创建一个新的图纸文档。2、接下来点击“文字”列表中的“标注样式”按钮,以打开如图所示的“样式标注”设置界面。3、在“标注样式”界面中,点击“新建”按钮以创建一个新的“标注样式”。4、待打开“标注样式”编辑界面后,就可以根据自己的实际需要对其中的样式内容参数进行详细的设置操作了。5、接下来在“属性”界面中,展开“标注”列表,点击“样式”下拉列表,从中选择自定义的样式,如图所示。6、最后返回“图纸”编辑界面,点击“文字”列表中的“标注”按钮,就可以按自定义的标注样式给当前图形....
回复
2020CAD图纸不是正南正北怎么调整?
共2条回答 >
。: 关于这个问题,可以使用CAD软件中的旋转命令来调整图纸的方向,具体步骤如下:1.选择“修改”菜单中的“旋转”命令,或者使用快捷键“RO”。2.在命令行中输入“B”表示基点,并选择图纸中的一个点作为旋转的基点。3.在命令行中输入“Z”表示旋转轴,并选择图纸中的一条线作为旋转轴。4.在命令行中输入旋转角度,比如输入“90”表示将图纸顺时针旋转90度。5.点击“确定”按钮完成旋转操作。注意,旋转操作会改变图纸中的所有对象的位置和方向,因此在进行旋转前需要先保存好原始图纸,以便恢复到原始状态。
(34) 回复
CAD图纸非正北方向,如何旋转坐标,新建原点,不改变坐标系?
共1条回答 >
薛艺: 有点不明白你的意思,最终目的就是想要摆正图形呗?uCS——新建一个坐标系,坐标系在图形上,你想要的摆正的方向——plan,当前uCS——图形就会摆正到正常坐标的模样了
(1) 回复
高速公路图纸正北方向图标如何画的?那位有的话请传一个CAD版的正北方向图标谢谢大虾?
共1条回答 >
闲云野鹤: 一般高速公路设计图方向是东西方向,所有坐标也都是按这个系统。应该重画。将原设计中给的坐标,把x转成CAD中的y,把设计中的y转成CAD中的x。将全部坐标资料放在Excel中,用CAD调用Excel中关键点的资料,在CAD中生成相关的点,再画出相应的轮廓。这样,就完成了坐标的转换:和原设计完全对应,只是x和y互换了。以后测量、放线和校对都可在CAD中进行。qq335968456
回复
怎么将CAD调成正北方向?
共1条回答 >
蒋紫微: 在三维制图界面,工具栏下方,选择“俯视”或在菜单栏右下点击标有“上下左右”字样的正方体,选择“上”即可
(47) 回复
