溜溜问答 > 平面设计 > CAD问答 > CAD中正五边形如何画？
kiss mayue
kiss mayue
邀请你来回答
268人阅读 2020-10-09

CAD中正五边形如何画？

或者直接给个命令就OK了？
我要回答
2个回答

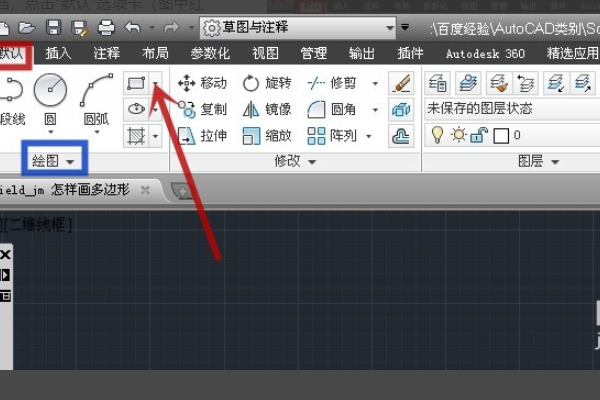

1、创建一个新文档，然后单击“默认”选项卡（图中的红色框）中“绘图”选项组（图中的蓝色框）中“矩形”旁边的下拉箭头（由红色箭头指示）。

CAD中正五边形如何画？

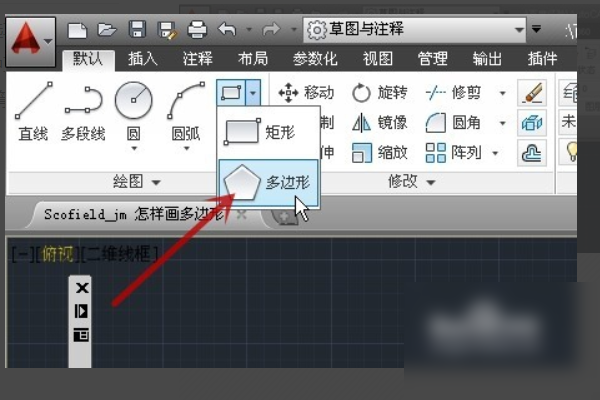

2、单击弹出菜单中的“多边形”（由图中的红色箭头指示）。

CAD中正五边形如何画？

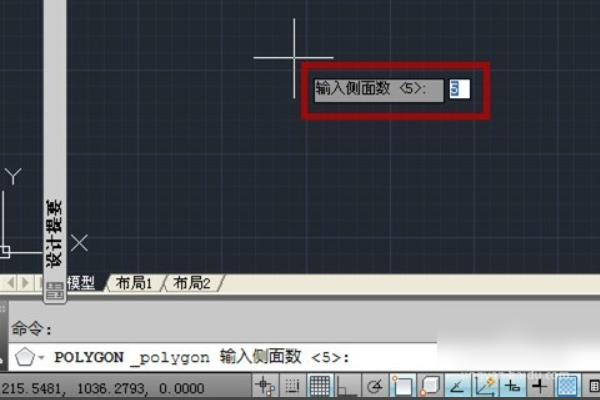

3、在这种情况下，您需要输入多边形的边数。这是绘制五边形的示例，因此输入数字“5”（图中的红色框）。

CAD中正五边形如何画？

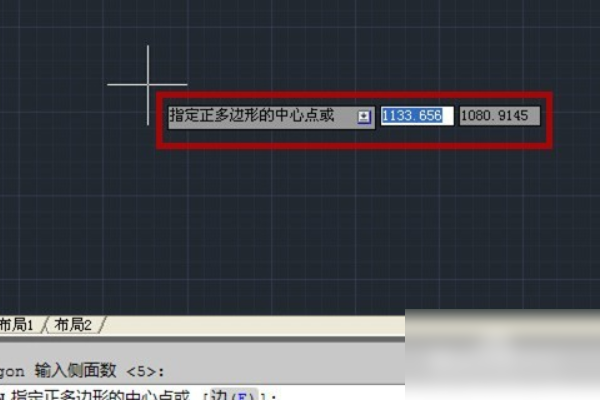

4、然后你需要确定五边形中心的位置（图中的红色框）。

CAD中正五边形如何画？

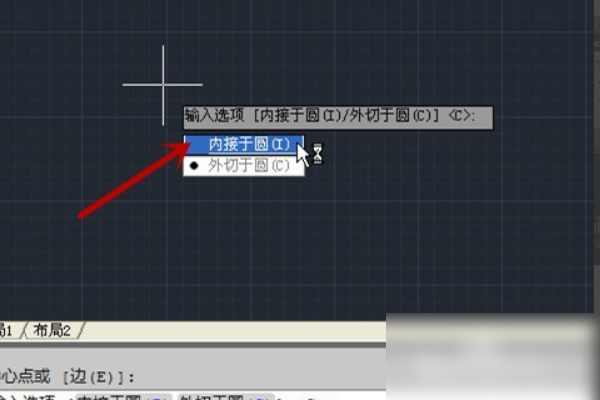

5、另外，无论五边形是刻在圆中还是外接圆形，这里选择“内接于圆”的例子（在图中用红色箭头表示）。

CAD中正五边形如何画？

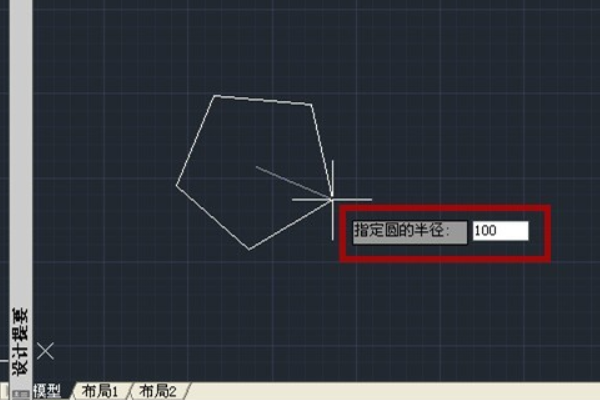

6、外接圆的半径是多少，这里是“100”的例子（图中的红色框）。

CAD中正五边形如何画？

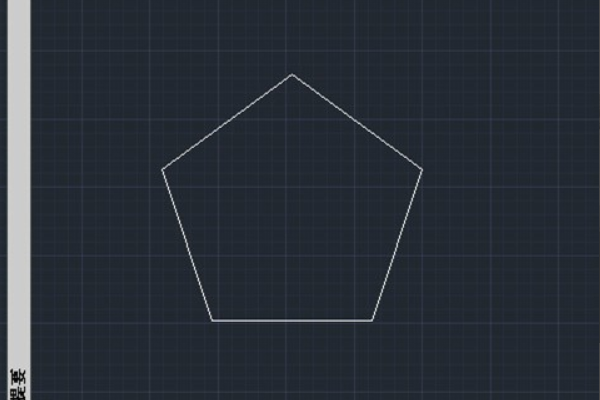

7、之后就得到五边形的图案，效果如图。

CAD中正五边形如何画？

查看全部
2020-10-09
赞 回复 采纳

输入pol或是选择正多边形按钮，选择一个中心点，选择内接或外切，输入半径就可以了
按下面命令提示进行。

查看全部
2020-10-09
赞 回复 采纳

相关问题

CAD中正五边形画法！
共4条回答 >
A爱尚装饰设计： 1.随便画一正五边形2.从a在ab上画一直线ac,长度是给定的长度3.输入SC,也就是缩放,4.选择对象:选五边形后确定5.指定基点:点a点6.输入:R7.点a,点b,点c
赞 (8) 回复
CAD中正五边形怎么画？
共2条回答 >
neaker： 1、创建一个新文档，然后单击“默认”选项卡（图中的红色框）中“绘图”选项组（图中的蓝色框）中“矩形”旁边的下拉箭头（由红色箭头指示）。2、单击弹出菜单中的“多边形”（由图中的红色箭头指示）。3、在这种情况下，您需要输入多边形的边数。这是绘制五边形的示例，因此输入数字“5”（图中的红色框）。4、然后你需要确定五边形中心的位置（图中的红色框）。5、另外，无论五边形是刻在圆中还是外接圆形，这里选择“内接于圆”的例子（在图中用红色箭头表示）。6、外接圆的半径是多少，这里是“100”的例子（图中的红色框）....
赞 回复
CAD中正五边形怎么确定内接圆圆心？
共1条回答 >
🍒yang🍒： 绘正边形点击中心点时,直接有两选项在指针旁,选内接于圆或外切于圆.
赞 回复
CAD2007中正五边形怎么捕捉中心？
共1条回答 >
理想很性感： 很简单——c-画圆3p-选择圆上三点画圆选择五边形的三个端点其圆心就是五边形的中心。
赞 回复
CAD五边形怎么画，CAD中正五边形应该怎么画？
共1条回答 >
夏夏： 点一下工具里“正多边形”然后输入数量5，提示内切还是外切随便选一个，调整一下角度就可以了
