ug图如何导成CAD的？

从建模转换到UG制图，做好图之后，保存一下。

然后文件-导出-2dexchange,出现2dexchange选项
在文件栏中点选“显示部件”，

在要导出的数据栏中点选“图纸”，

然后在下拉栏中选择“当前图纸”（只有一张图纸的话），

“确定”按钮

等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等

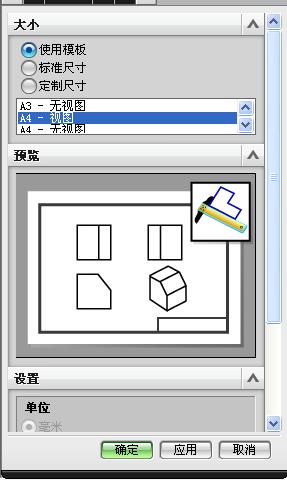

在建模里面画好图之后，转换到制图模块的时候，会出现对话框

最上面有3个单选项，你选择“使用模块”，在a3-无视图，a4-视图，a4-无视图，里面选择你需要的一个再确定，就可以了。

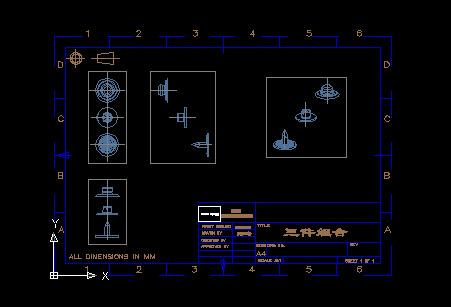

我选择的是a4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。

另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。(可以在CAD中再修改)

这是我做的一个图你看看效果（没标注尺寸的）

UG10.0导出CAD不行的话
可以把“要导出的数据”选择“图纸”，
图纸导出选择“选定的图纸”，
其它默认。
一般都能导出成功，如果有个别不成功，可把UG里面制图里的二维图标注一下，标注2、3个尺寸就行，然后按上面的导出就可以了。
