溜溜问答 > 平面设计 > CAD问答 > 如何将3dmax的3d格式转为CAD的2d格式？
kiss mayue
kiss mayue
邀请你来回答
725人阅读 2020-09-29

如何将3dmax的3d格式转为CAD的2d格式？

转为dxf或者dwg格式在CAD里面可以打开，但还是3d 的格式，我要的是二维的，例如你在CAD画一个圆，无论你按哪一个视图都只是二维的，但你如果是3dmax转过来的，你只要选择的是透视图，也还是显示3d 的呀？这样的话很不方便，例如我要填充做剖面的效果就不是很好了啊
我要回答
2个回答

如何将3DMax的3D格式转为CAD的2d格式？

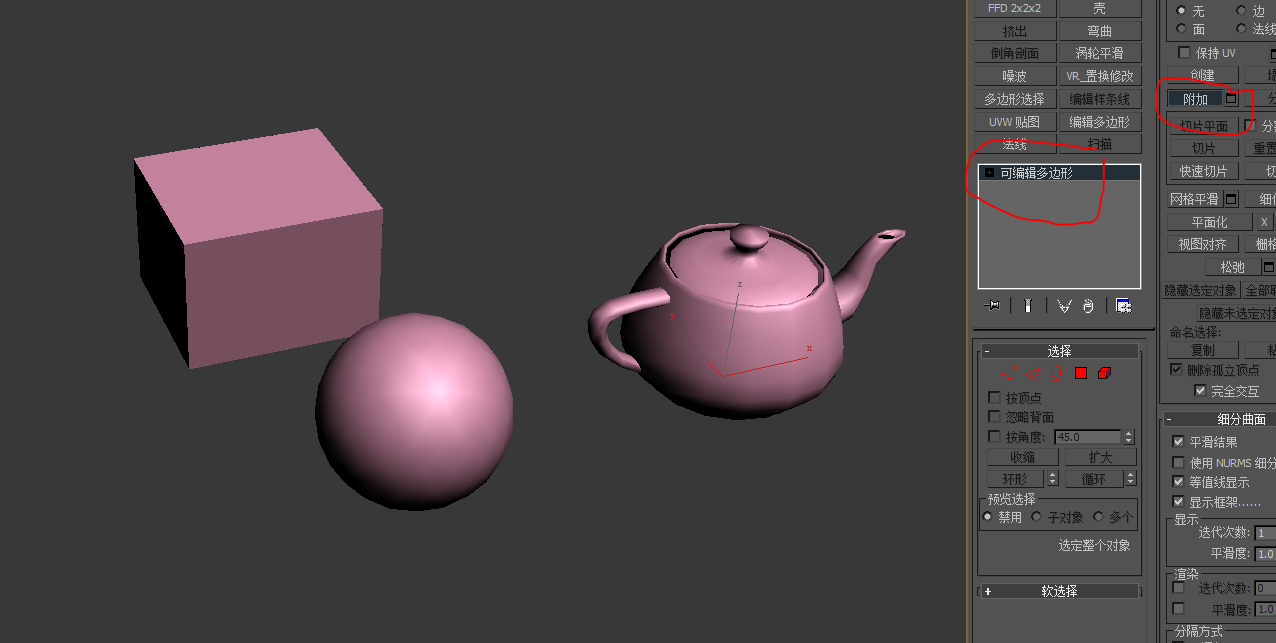

将多个对象转为可编辑多边形，附加在一起。


如何将3DMax的3D格式转为CAD的2d格式？

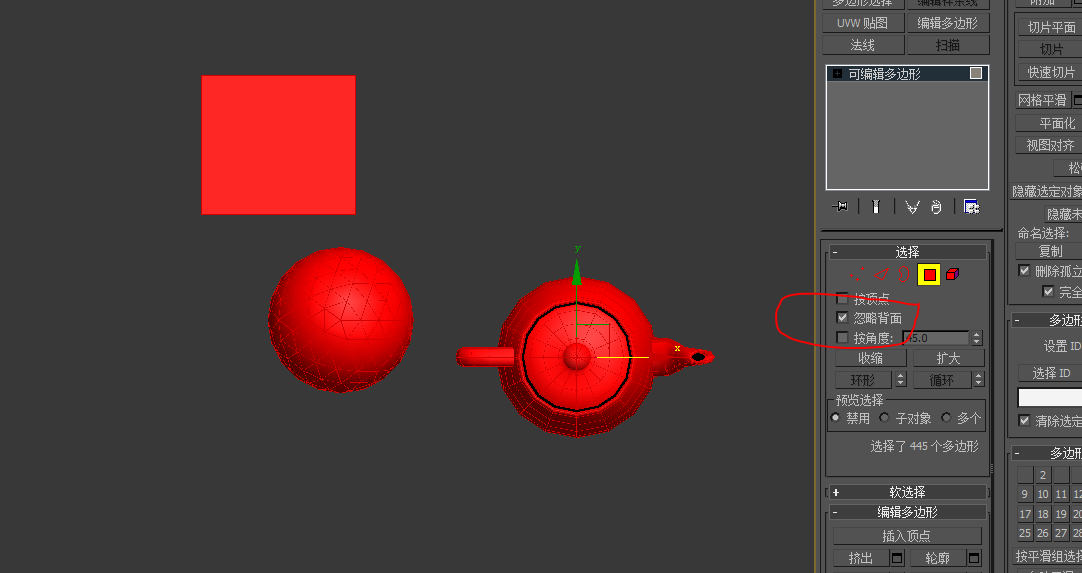

在多边形级别，勾选忽略背面，删除上面的面。


如何将3DMax的3D格式转为CAD的2d格式？

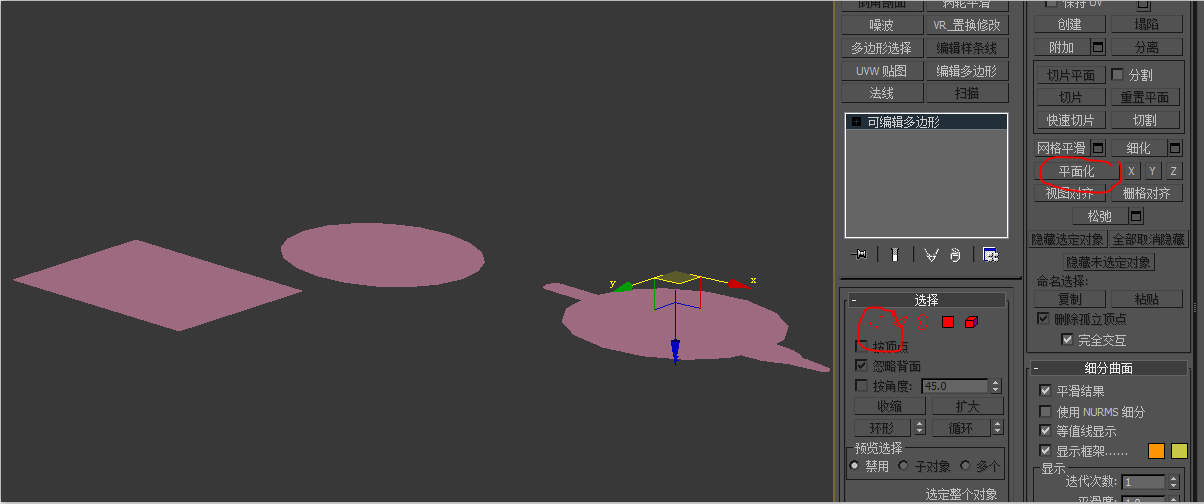

切换到反面，在点级别，选择所有的点，平面化 ，模型就成一平面了。这样导入到CAD后就是二维图片了。


如何将3DMax的3D格式转为CAD的2d格式？

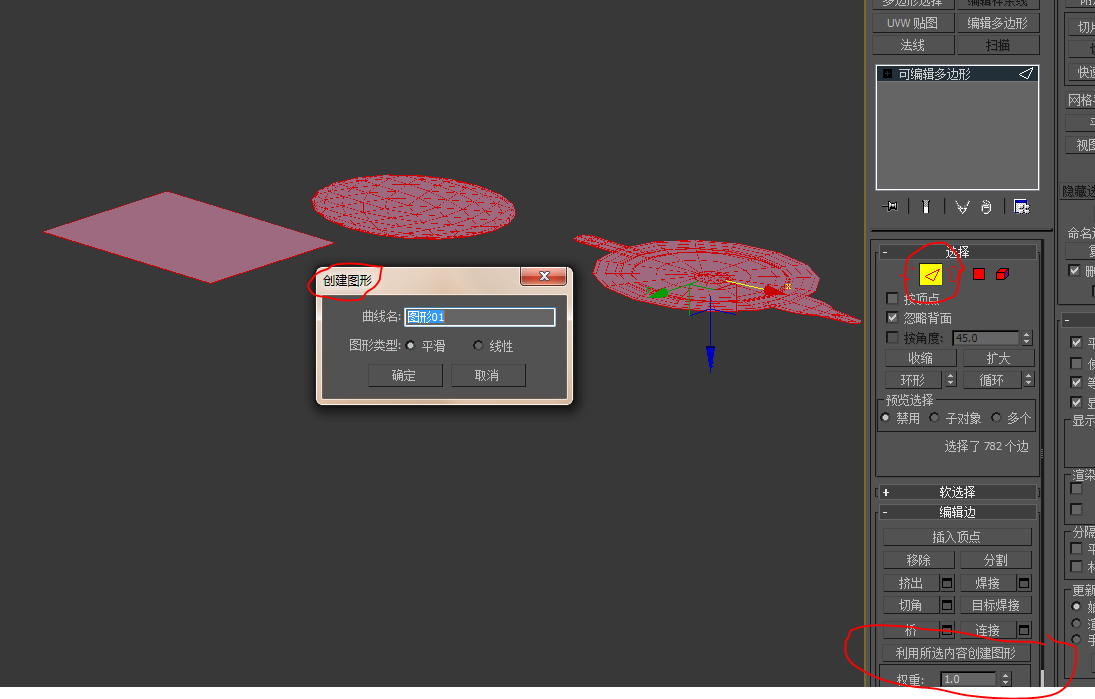

在边级别，选择所有的边，利用所选内容创建图形。


如何将3DMax的3D格式转为CAD的2d格式？

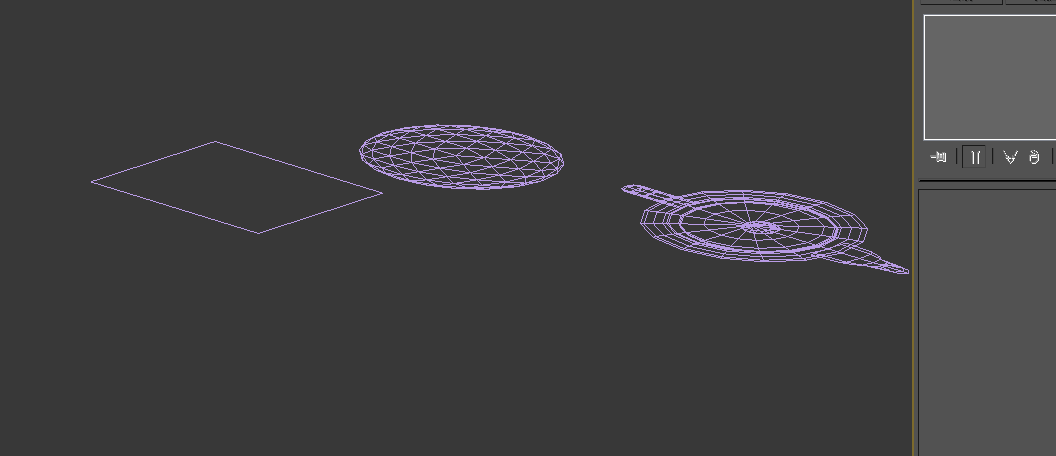

删除原模型，剩下的就是二维图形。

查看全部
2020-09-29
赞 回复 采纳

可以直接导出为CAD的DWg格式的。

查看全部
2020-09-29
赞 回复 采纳

相关问题

怎么将3DMAX的3D格式转为CAD的2d格式呢？
共2条回答 >
YIDA： 将多个对象转为可编辑多边形，附加在一起。在多边形级别，勾选忽略背面，删除上面的面。切换到反面，在点级别，选择所有的点，平面化，模型就成一平面了。这样导入到CAD后就是二维图片了。在边级别，选择所有的边，利用所选内容创建图形。删除原模型，剩下的就是二维图形。
赞 回复
如何将3DMax的3D格式转为CAD的2d格式？
共2条回答 >
是小钰兜： 将多个对象转为可编辑多边形，附加在一起。在多边形级别，勾选忽略背面，删除上面的面。切换到反面，在点级别，选择所有的点，平面化，模型就成一平面了。这样导入到CAD后就是二维图片了。在边级别，选择所有的边，利用所选内容创建图形。删除原模型，剩下的就是二维图形。
赞 回复
CAD怎么把3D转为2D？
共1条回答 >
浮浪人、： CAD怎么把3D转为2d在CAD制图中，我们有时需要把绘制好的三维视图切换成自己所需的视图方向，那么，怎么把3D的图纸转为2d的图纸呢？方法一：1.在命令行输入flatshot命令，按回车键，弹出如下对话框，在对话框里面选择自己需要的线性及颜色，在显示里面选能区分的颜色，方便后面删除不需要的线，再点击“创建”2.命令行会提示指定插入点，此时鼠标在绘图区域得空白处点击一下即可；然后命令行会提示“输入x比例因子，指定对角点，或[角点(c)/xyz(xyz)]”按回车键就行，接着命令行会提示“输入y比....
赞 回复
3D的Max格式怎么转为obj格式？
共1条回答 >
佶祥如意的 佶： 任何版本的3DMax软件的普通保存中，默认丢失贴图与部分材质。而且不可逆，也不可解决。唯一的办法就是打包：归档。但是归档依然有10%几率丢失少量贴图。我这个回答应该可以帮到你理解为什么会丢失。如果想打破沙锅问到底可以追问。
赞 回复
如何将UG的3D图档转为2d图档？
共1条回答 >
仅有的，小贝： 日常工作中使用“CAD软件”会遇到各种各样的问题，比如“怎样把UG的三维图转化成CAD的二维图呢？”下面一起来看看。材料/工具CAD软件、电脑方法1/6在UG中将“建模”环境切换到“制图”环境。2/6新建图纸页，添加基本视图到图纸页。3/6将图纸文件导出为CGM格式文件。4/6新建一个模型文件。5/6导入CGM文件。6/6导出文件为DXF或DWG格式文件。完成导出工作，3D转2D工作即可完成。
赞 回复
