CAD二维多段线是什么？

是由几段线段或圆弧构成的的连续线条。

在AutoCAD中绘制的多线段，无论有多少个点（段），均为一个整体，不能对其中的某一段进行单独编辑（除非把它分解后再编辑）。

多段线常用于绘制各种构件、外轮廓和三维实体等。

创建多段线之后，可以使用pedit命令对其进行编辑，或者使用分解（explode）命令将其转换成单独的直线段和弧线段。

就是直线、圆弧等等组成的线段或封闭图形。

一、创建二维多段线，它是由直线段和圆弧段组成的单个对象。

将显示以下提示：

指定起点

设置多段线的起点。

临时的加号形状的标记显示在第一个点处。

按 enter 键从创建多段线、直线或圆弧时指定的最后一个端点开始新的多段线。

指定下一个点

如果指定第二个点，则可以创建直线段。

如果输入a（代表圆弧），则可以创建圆弧段。

提示适用于直线和圆弧段

关闭

连接第一条和最后一条线段，以创建闭合的多段线。

半宽

指定从宽线段的中心到一条边的宽度。

宽度

指定下一线段的宽度。

定义多段线一半的宽度或整个宽度时，请记住以下事项。

起点宽度将成为默认的端点宽度。

端点宽度在再次修改宽度之前将作为所有后续线段的统一宽度。

宽线段的起点和端点位于线段的中心。

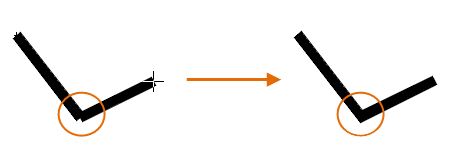

典型情况下，相邻多段线线段的交点将倒角。

但在圆弧段互不相切、有非常尖锐的角或者使用点划线线型的情况下将不倒角。

放弃

删除最近添加的线段。

仅直线提示

圆弧

开始创建与上一个线段相切的圆弧段。

长度

按照与上一线段相同的角度方向创建指定长度的线段。如果上一线段是圆弧，将创建与该圆弧段相切的新直线段。

仅圆弧提示

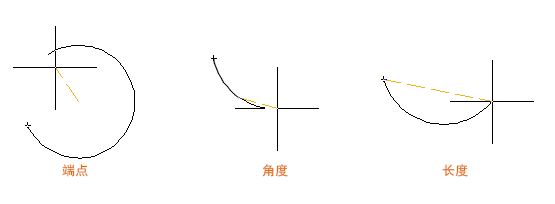

圆弧端点

完成圆弧段。圆弧段与多段线的上一段相切。

角度

指定圆弧段的从起点开始的包含角。

输入正数将按逆时针方向创建圆弧段。输入负数将按顺时针方向创建圆弧段。

中心

基于其圆心指定圆弧段。

注：对于 pline 命令的“中心”选项，输入ce；对于“中心”对象捕捉，输入cen或

center。

方向

指定圆弧段的切线。

(2) 切线方向从圆弧的起点开始。指定建立曲线相切到起点的点。圆弧曲线远离起点和切点之间的矢量。

(3) 圆弧端点。指定圆弧段的端点。

提示：按住 ctrl 键以顺时针方向绘制。

直线

从图形圆弧段切换到图形直线段。

半径

指定圆弧段的半径。

第二点

指定三点圆弧的第二点和端点。

线型图案

plinegen 系统变量控制线型图案绕二维多段线顶点生成线型图案的方式。

0。生成在每个多段线顶点以划线开始和结束的线型

1。生成穿过多段线顶点的连续图案的线型

注：更改此值并不影响现有的多段线。更改“特性”选项板上的“线型生成”设置以更新现有多段线。

二，创建三维多段线。

三维多段线是作为单个对象创建的直线段相互连接而成的序列。三维多段线可以不共面，但是不能包括圆弧段。

将显示以下提示：

多段线的起点

指定三维多段线中的第一个点。

直线端点

从前一点到新指定的点绘制一条直线。将重复显示提示，直到按 enter 键结束命令为止。

放弃

删除创建的上一线段。可以继续从前一点绘图。

闭合

从最后一点至第一个点绘制一条闭合线，然后结束命令。要闭合的三维多段线必须至少有两条线段。
