锥体展开图在CAD中如何画出？

我要回答
2个回答

圆或椭圆的锥体展开图在CAD中画展开放样图

你可看这个就是了

全自动化展开放样出下料图

自动标注所有下料尺寸和构件尺寸

锥体展开图在CAD中如何画出？

在CAD中展开圆锥

查看全部
2020-09-29
赞 回复 采纳

1、展开后是个扇形。扇形的弧长等于圆锥下园的周长。扇形的半径等于圆锥体的斜边长。利于弧长及半径就能画出个弧，连弧起点，终点及圆心。就能画出来了。

2、例如：

锥体展开图在CAD中如何画出？

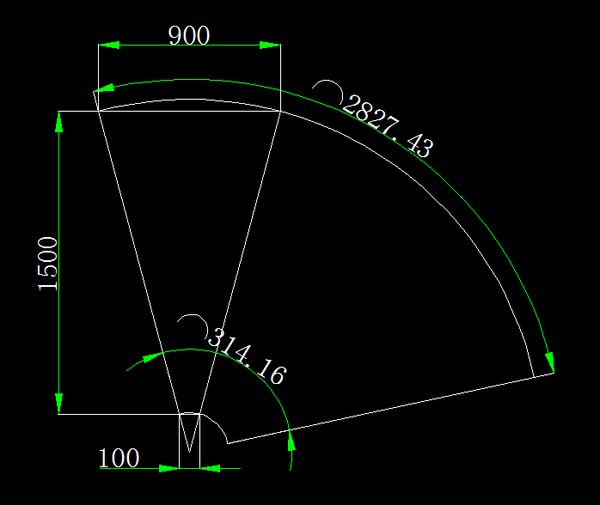

先将上面的900线段和下面的100线段画好，然后延伸斜线，然后以顶点为圆心画圆，使用len命令结合CAD运算公式命令得到π*900和π*100的圆弧长度值的弧。

查看全部
2020-09-29
赞 回复 采纳

相关问题

如何画圆锥体的展开图？
共4条回答 >
.： 画圆锥体的展开图，分3部分，先画出圆锥体的侧面，再画出圆锥体的底，即可完成，具体的画法步骤如下：1、在一个平面上画上下两点，两点的距离是圆锥体的侧边长。2、以其中一个点为基础，用圆规从另一点画弧。弧长是圆锥底面周长，并将边弧连接到原点。3、在下方选出一个点，以原点为中心画圆，直径是圆锥，底面的直径，画好后即可完成操作。
赞 (142) 回复
圆锥体展开图的画法
共3条回答 >
汽车尾气： 一、画出圆台的主视图（等腰梯形）：圆台的上下底直径为等腰梯形的上下底，圆台的高为等腰梯形的高；二、将等腰梯形补画成等腰三角形；（图中的虚线三角形即为补画部分）三、以三角形的顶点为圆心，以小三角形的腰长为半径，以圆台的上底周长为弧长，画出小圆弧；四、以三角形的顶点为圆心，以大三角形的腰长为半径，以圆台的下底周长为弧长，画出大圆弧；5、顺次连接大小圆弧的端点，则大小圆弧所围成的图形就是圆台的侧面展开图。如下图所示：划水平线ab=22cm,cd=50cm,ac=30cm
赞 (256) 回复
CAD中圆锥体展开图怎么画？
共2条回答 >
Phụng Lương Tiểu： 展开后是个扇形。扇形的弧长等于圆锥下园的周长。扇形的半径等于圆锥体的斜边长。利于弧长及半径就能画出个弧，连弧起点，终点及圆心。就能画出来了。
赞 回复
圆锥体CAD展开图
共2条回答 >
💋淏： 建议：　　74.除了诱惑，我什么都能抵挡
赞 (1) 回复
偏心锥体展开图有了，怎样用CAD画出来？
共2条回答 >
小祺小祺小祺祺、： 0为原点，数值为极坐标值，少角度。
赞 (19) 回复
