溜溜问答 > 模型制作 > solidworks > solidworks在画图时设置单位格式是英寸，怎样将已经画完的图的尺寸单位格式改成mm的，而不改变尺寸数值？
Wengxiu
Wengxiu
邀请你来回答
2176人阅读 2020-09-26

solidworks在画图时设置单位格式是英寸，怎样将已经画完的图的尺寸单位格式改成mm的，而不改变尺寸数值？

我要回答
1个回答

SolidWorks在不改变尺寸数值的前提下，将已经画完的图的尺寸单位修改为mm的具体步骤如下：

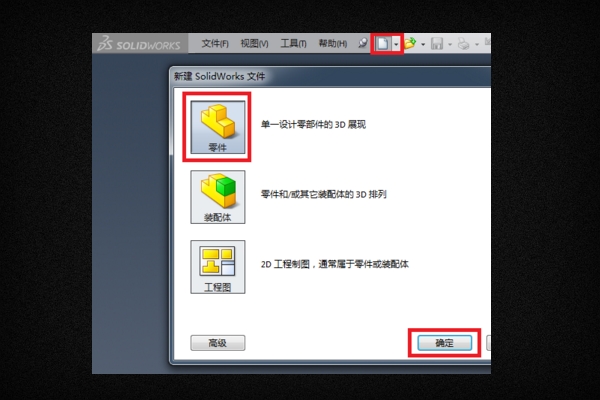

1、首先，新建或打开一个零件文件。

SolidWorks在画图时设置单位格式是英寸，怎样将已经画完的图的尺寸单位格式改成mm的，而不改变尺寸数值？

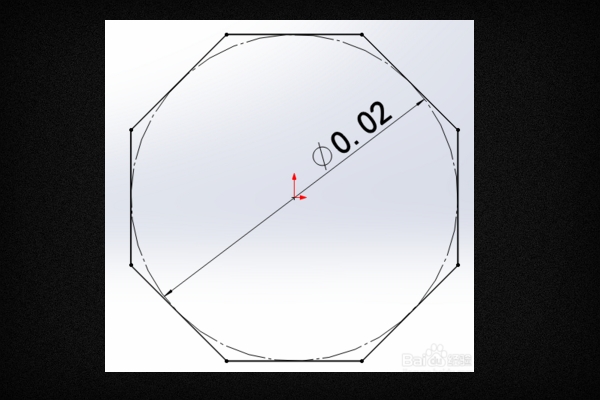

2、以下图为例。

SolidWorks在画图时设置单位格式是英寸，怎样将已经画完的图的尺寸单位格式改成mm的，而不改变尺寸数值？

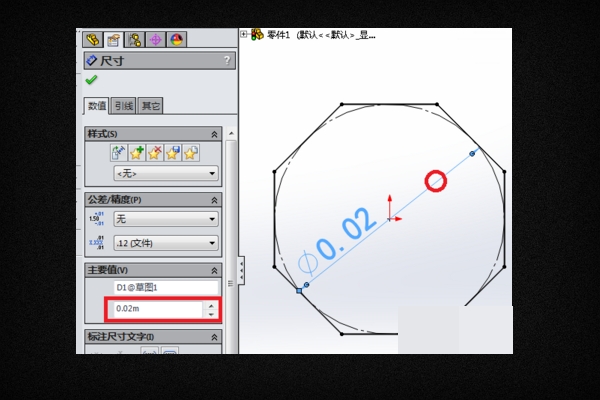

3、单击草图尺寸，在左侧显示的“尺寸”属性管理器里显示尺寸的单位为“m”。

SolidWorks在画图时设置单位格式是英寸，怎样将已经画完的图的尺寸单位格式改成mm的，而不改变尺寸数值？

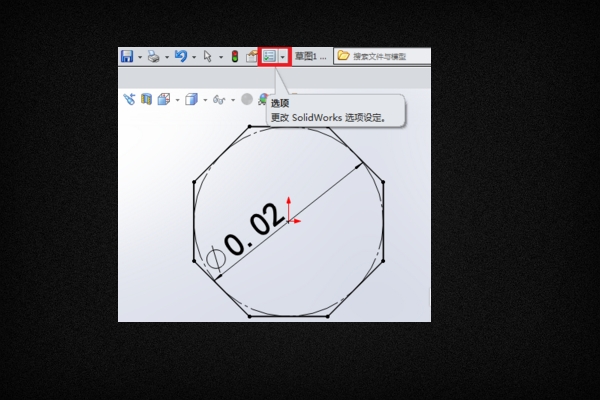

4、单击标准工具栏的“选项”图标按钮。

SolidWorks在画图时设置单位格式是英寸，怎样将已经画完的图的尺寸单位格式改成mm的，而不改变尺寸数值？

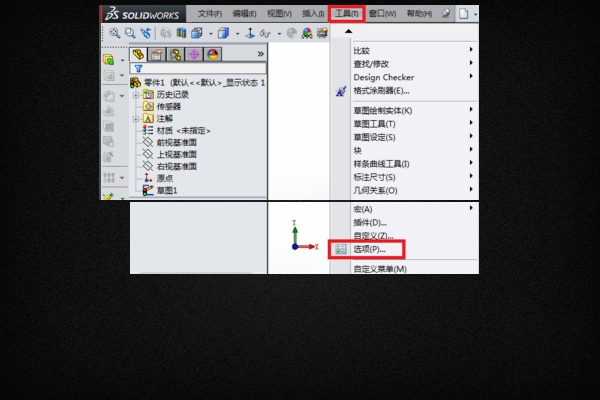

5、或者单击菜单栏的“工具”→“选项”。

SolidWorks在画图时设置单位格式是英寸，怎样将已经画完的图的尺寸单位格式改成mm的，而不改变尺寸数值？

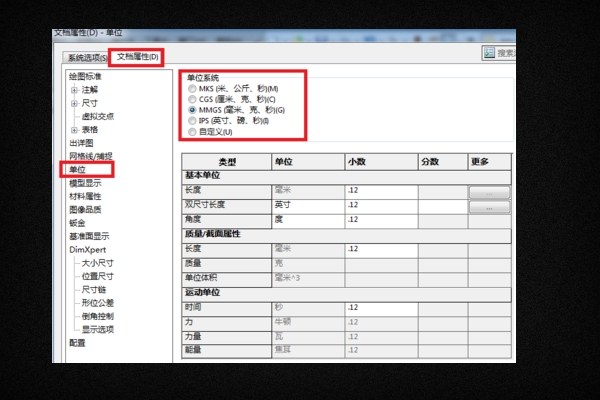

6、在弹出的选项框里选择“文档属性”选项卡，选择“单位”，在右侧的“单位系统”里点选需要的单位，然后单击“确定”。

SolidWorks在画图时设置单位格式是英寸，怎样将已经画完的图的尺寸单位格式改成mm的，而不改变尺寸数值？

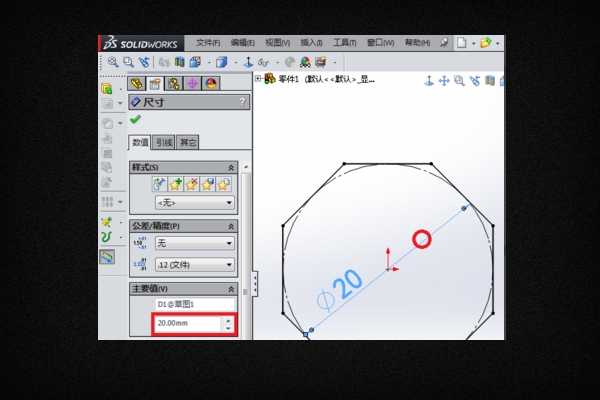

7、再次单击尺寸，在左侧显示的“尺寸”属性管理器里检查修改后的尺寸单位是否符合。

SolidWorks在画图时设置单位格式是英寸，怎样将已经画完的图的尺寸单位格式改成mm的，而不改变尺寸数值？

这样就解决了“SolidWorks在不改变尺寸数值的前提下，将已经画完的图的尺寸单位修改为mm”的问题。

查看全部
2020-09-26
赞 回复 采纳
