UG中圆弧

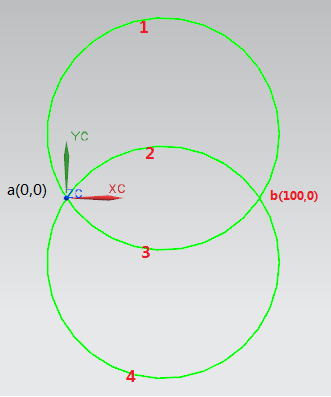

如图，用基本曲线中的三点画圆，已知a,b两点坐标和半径r60怎么画出上面的四段圆弧，我只能画出1和4段，用备选做出圆弧r就变了，请高手点拨一下。谢谢
UG中圆弧
我要回答
2个回答

UG中圆弧

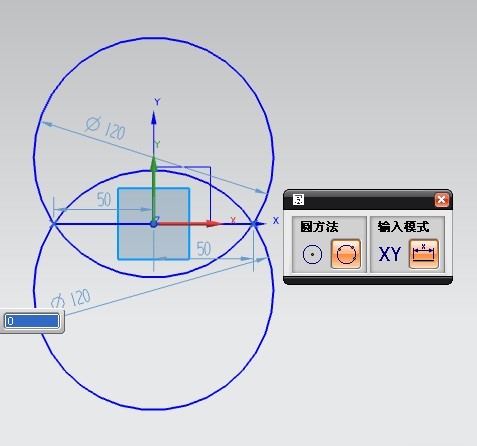

水平方向画条100的辅助直线用这功能就行了。。能看得明白么？

查看全部
2022-02-09
赞 回复 采纳

首先，你都能给出图，怎么还没画出图形呢。

如果你用的不是草图，那么三点画图时，启用圆弧指令/点构造器构造起点a点坐标/点构造器构造终点b点坐标/移动鼠标光标寻找第三点，当曲线样式类似你所需要的1、2、3、4条曲线中的一条时，输入半径r60/键盘点击enter键即可/如此重复操作即可；

如果可以，经过a、b两点，画两个r60的圆即可。

查看全部
2022-02-09
赞 (1) 回复 采纳
