溜溜问答 > 模型制作 > UG > UG10画的图会自动标注?怎么取消?
Wengxiu
Wengxiu
邀请你来回答
508人阅读 2022-01-22

UG10画的图会自动标注?怎么取消?

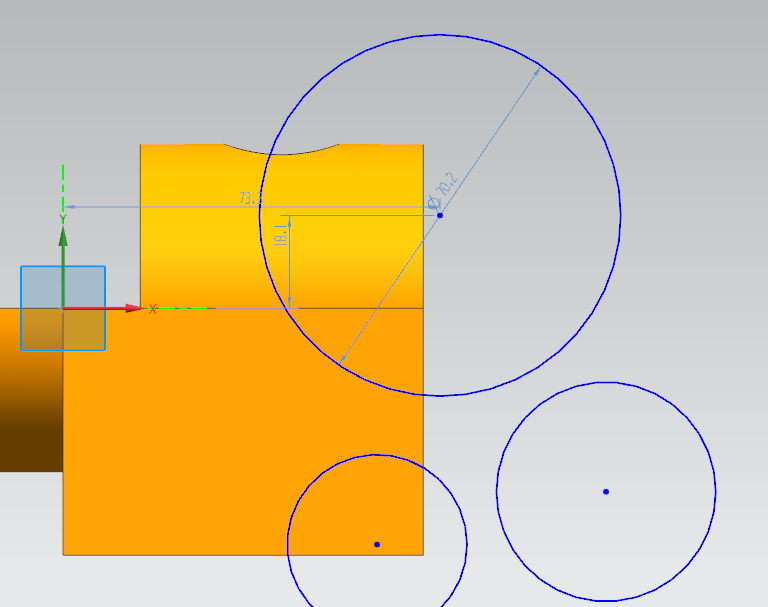

画的图都会自动标注。而且是与坐标系连线标注。做完图之后感觉很乱!请问怎么关闭自动标注?
我要回答
3个回答

方法: 1. 首先在草图工具栏里关掉“连续自动标注尺寸”,如下图所示。 2. 或者,开始-首选项-草图,打开“草图首选项”对话框,如图所示,切换至“草图样式”选项卡,取消勾选“连续自动标注尺寸”,单击确定按钮关闭对话框。 3. 开始-文件-实用工具-用户默认设置,打开“用户默认设置”对话框,如图所示,取消勾选“在设计应用程序中连续自动标注尺寸”,单击确定按钮关闭对话框,重新启动UG软件使设置生效。

查看全部
2022-01-22
(3) 回复 采纳

UG进入草图绘图页面的时候,把连续自动标注尺寸的图标点击一下,关闭自动标注即可。下面的小圆就是关闭自动标注,需要手动标注才会有尺寸了。

1、打开UG软件,在菜单栏选择“文件”,选择打开 “实用工具”的“用户默认设置”。

2、在弹出的窗口中,下拉滚动条,找到草图,选择自动判断的约束和尺寸。

3、去掉“在设计应用程序中连续自动标注”的对勾,点击确定按钮。

4、重新进入草图绘图,已经没有连续自动标注尺寸了,后面绘制图形自行标注尺寸即可。

查看全部
2022-01-22
回复 采纳

UG进入草图绘图页面的时候,把连续自动标注尺寸的图标点击一下,关闭自动标注即可。

UG10画的图会自动标注?怎么取消?

下面的小圆就是关闭自动标注,需要手动标注才会有尺寸了。

UG10画的图会自动标注?怎么取消?

查看全部
2022-01-22
(5) 回复 采纳
