溜溜问答 > 模型制作 > 草图大师 > SketchUp模型交错怎么删除多余的线和面？
Wengxiu
Wengxiu
邀请你来回答
2217人阅读 2020-09-26

SketchUp模型交错怎么删除多余的线和面？

我要回答
1个回答

SU模型交错删除多余的线和面操作方法如下：

准备材料：SketchUp、电脑

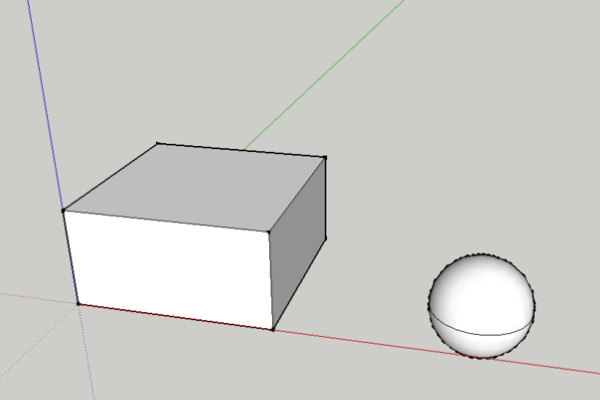

1、先画出两个体块。


SketchUp模型交错怎么删除多余的线和面？


2、将物体移动到适当位置，使两个体块相交。


SketchUp模型交错怎么删除多余的线和面？

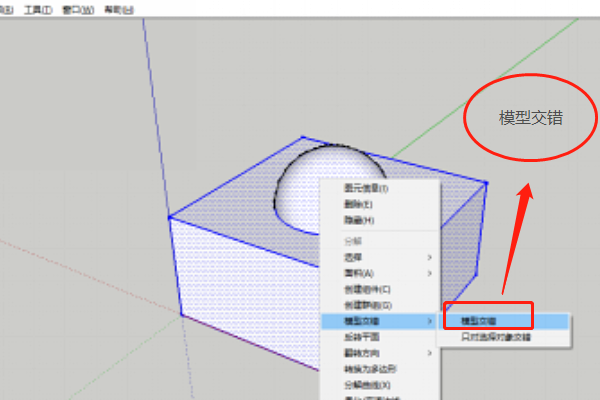

3、选中所有对象，右键执行“模型交错”命令。


SketchUp模型交错怎么删除多余的线和面？

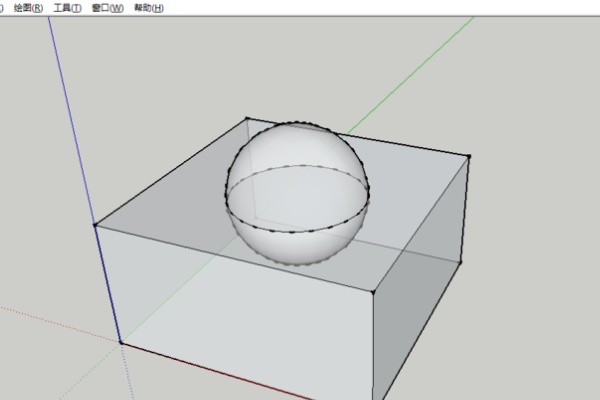

4、采用“x光透视模式”的显示模式，可以看到执行模型交错命令后，物体相交部分生成了相交线。


SketchUp模型交错怎么删除多余的线和面？

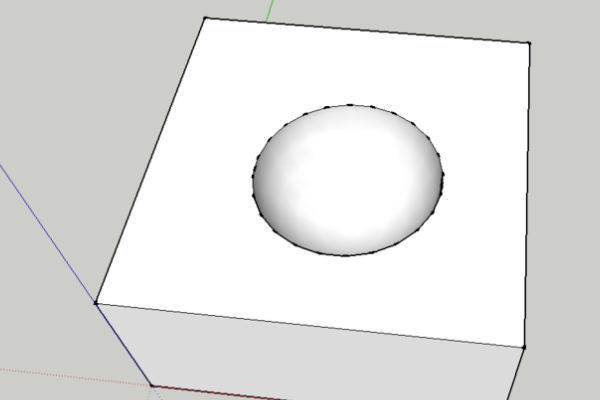

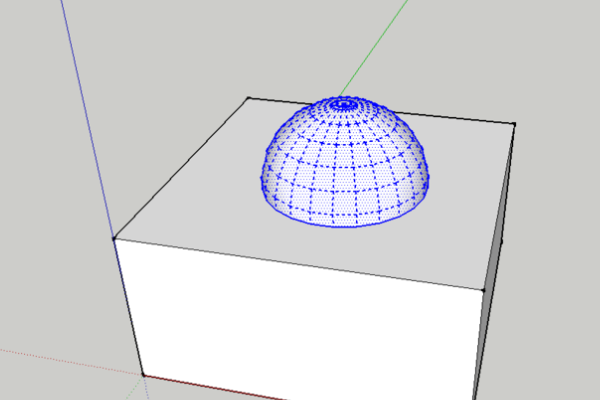

5、删除不需要的部分，就可以得到特殊的形体。


SketchUp模型交错怎么删除多余的线和面？

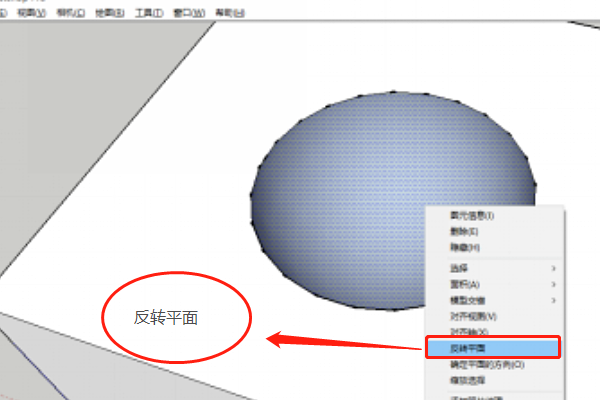

6、把相交面原来的反面反转为正面，右键点击“反转平面”。


SketchUp模型交错怎么删除多余的线和面？

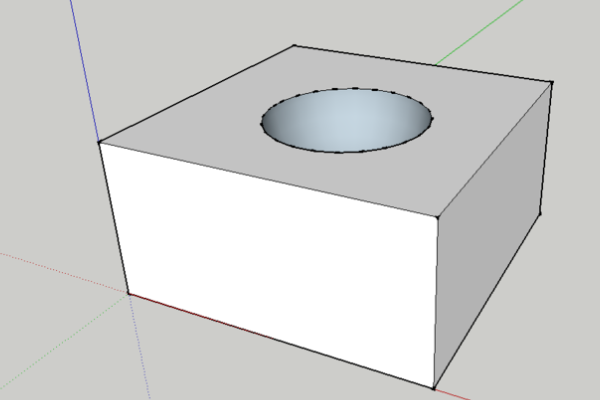

7、完成。


SketchUp模型交错怎么删除多余的线和面？

查看全部
2020-09-26
赞 回复 采纳

相关问题

SketchUp中模型交错和选择交错有什么不同？
共2条回答 >
： 模型交错：所有选择交错：选择的什么就交错什么SketchUp交错的简单应用：1、创造两个体量2、分别成群组或者组件，目的是为了能让交错出来的线条不附着在任何体量上。3、叠加，按自己的需求来。选中目标右击[交错]。其中[模型]与[对象]有所不同，在于是否有第三体量相连。4、交错出来的线条。5、岔开线条附着对象。6、示意
赞 回复
SketchUp模型相交面——与模型，后怎么删除多余的线？
共1条回答 >
hassn hamed hamed： 下载个插件吧可以清除共面线。
赞 回复
[SketchUp]：模型交错怎么用？
共1条回答 >
丁： 1、电脑打开sketchup，画好一个曲面。2、画好曲面后，在画一个窗的形状，然后推拉成三维，再右键鼠标组成群组。3、选中圆柱形，点击鼠标右键，选中模型交错。4、模型交错之后，把圆柱给删掉，曲面上会有圆形形状，点击圆形形状，去掉上下两个面即可。
赞 (18) 回复
SU模型如何删除多余线条和面？
共1条回答 >
杨新宇： 有时候做图形的时候，会发现之前多添加了点线面等，这时候该如何清理掉这些多余的点、线呢？下面就给大家具体演示下。比如在此模型上，之前添加了很多不同的图形，包括点、线。先选中线层级，选中模型上的线。右键选择清除选项，回到模型中。这时候就会将模型上的线清除掉了。有一些模型上，不清楚需要清除哪些点线的时候，在右键上选择优化，就会将重叠的点合并优化。
赞 回复
SU模型交错怎么删除多余的线和面？
共0条回答 >
