溜溜问答 > 模型制作 > UG > UG草图中怎么取消自动连续标注尺寸？
Wengxiu
Wengxiu
邀请你来回答
978人阅读 2020-09-26

UG草图中怎么取消自动连续标注尺寸？

我要回答
1个回答

UG草图中取消自动连续标注尺寸的步骤如下：

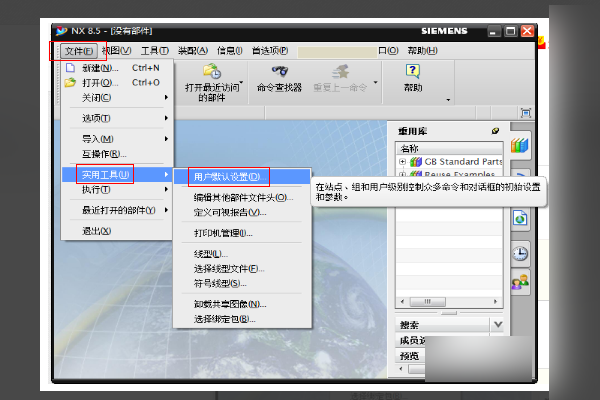

1、首先打开UG软件找到“用户默认设置”选项，鼠标单击打开，该选项位置如图示界面。

UG草图中怎么取消自动连续标注尺寸？

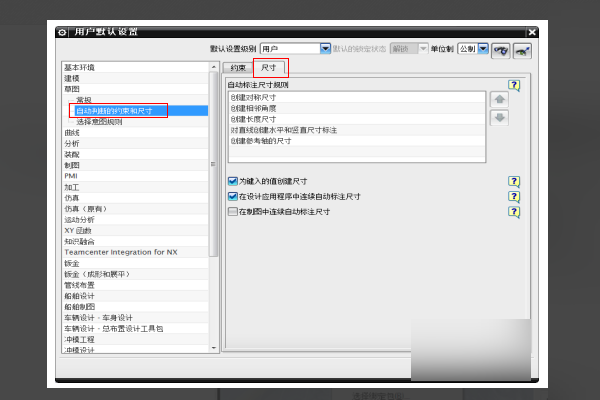

2、在“用户默认设置”选项中，鼠标单击“草图”，选择自动判断的约束和尺寸，选择“尺寸”选项。

UG草图中怎么取消自动连续标注尺寸？

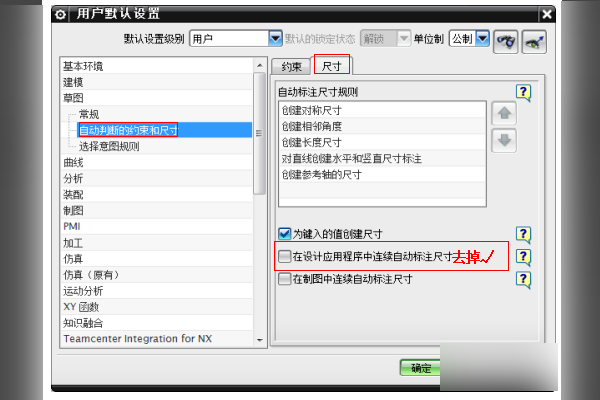

3、去掉“在设计应用程序中连续自动标注”的对勾，点击确定按钮，出现提示重新打开UG后设置生效对话框，点击确定，退出UG。

UG草图中怎么取消自动连续标注尺寸？

4、重新启动UG，然后进入草图绘图，发现这时候已经没有连续自动标注尺寸了，后面绘制图形自行标注尺寸即可。

UG草图中怎么取消自动连续标注尺寸？

查看全部
2020-09-26
赞 回复 采纳
