溜溜问答 > 模型制作 > solidworks > SolidWorks怎么画梯形台？
Wengxiu
Wengxiu
邀请你来回答
1915人阅读 2022-01-17

SolidWorks怎么画梯形台？

我要回答
3个回答

梯台，在拉伸基体里面有个拔模，改一下就好了。

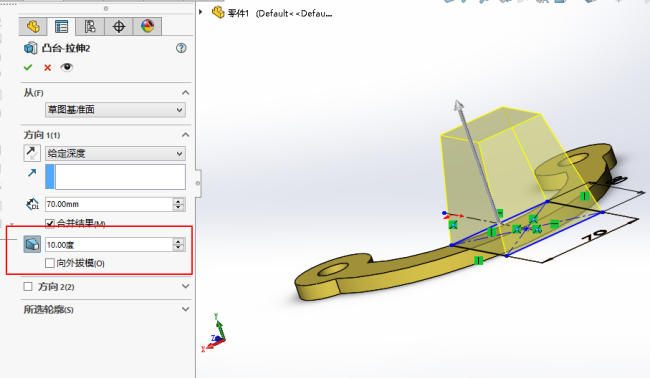

具体：画一个草图，拉伸基体，改参数，例子见下图。

SolidWorks怎么画梯形台？

查看全部
2022-01-17
赞 (3) 回复 采纳

用“放样”命令。首先须在不同的两个面上分别绘制出梯台的上下面，两个面的距离就是梯形台的高度，这样才可以使用“放样”命令了，若草图未绘制出，“放样”命令是灰色的用不了，绘制出草图了，“放样”命令就出现了。

查看全部
2022-01-17
赞 (5) 回复 采纳

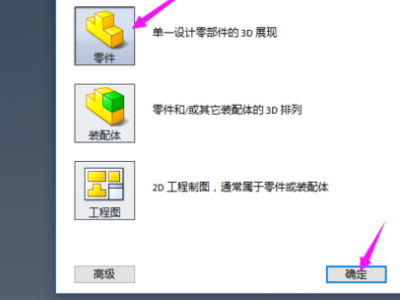

1、首先打开软件，单击左上角的新建图标，在弹出的对话框中选择零件，单击确认。

SolidWorks怎么画梯形台？

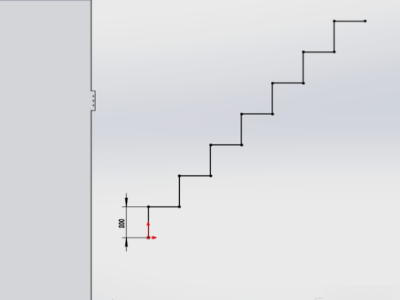

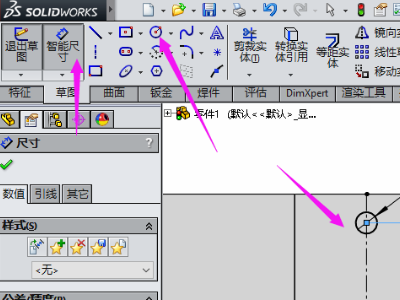

2、然后选择草图绘制工具，如下图，然后标上尺寸。

SolidWorks怎么画梯形台？

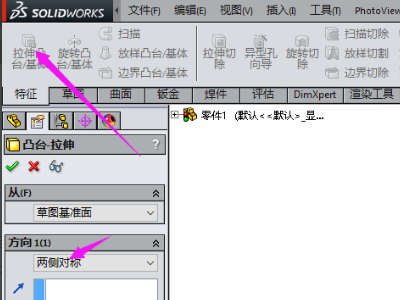

3、然后在特征中选择拉伸工具，设置好参数。

SolidWorks怎么画梯形台？

4、然后选择草图绘制工具，如下图，然后标上尺寸。

SolidWorks怎么画梯形台？

5、然后在特征中选择拉伸工具，设置好参数。

SolidWorks怎么画梯形台？

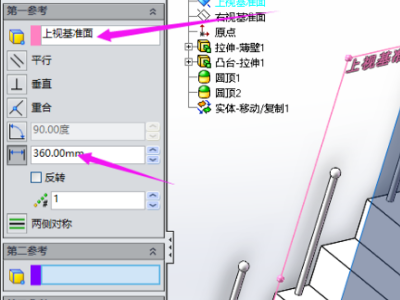

6、然后新建个草图基准面。

SolidWorks怎么画梯形台？

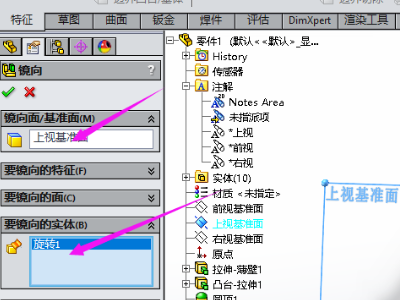

7、然后在特征中选择镜像工具，设置好参数。就完成了。

SolidWorks怎么画梯形台？

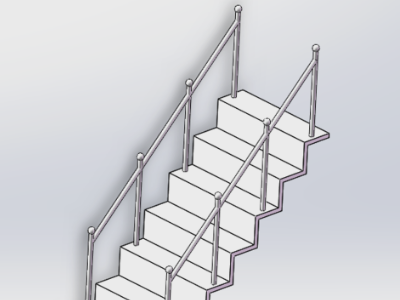

8、一个带有扶手的楼梯模型就建好了。

SolidWorks怎么画梯形台？

查看全部
2022-01-17
赞 (7) 回复 采纳
