溜溜问答 > 平面设计 > CAD问答 > 如何用CAD画出如图这个梯形？
kiss mayue
kiss mayue
邀请你来回答
112人阅读 2020-09-25

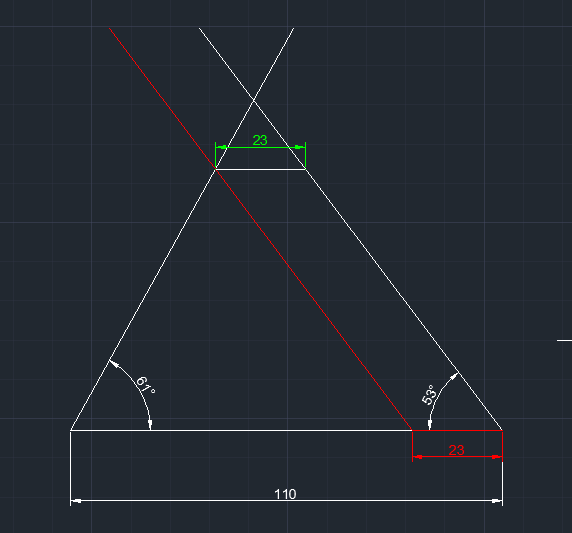

如何用CAD画出如图这个梯形？

我要回答
2个回答

先按两个底角和底边长画出三角形

在左边任意点为圆心画半径23的圆

上下拖动使圆与右边有交点后连接圆心与交点

删除多余线条

完成

查看全部
2020-09-25
赞 回复 采纳

绘制好直线与斜角后，用右边的53度斜线向左边平移23（平移不是偏置），就能得到你需要得图形了。

如何用CAD画出如图这个梯形？

查看全部
2020-09-25
赞 回复 采纳
