用UG怎么做运动仿真,让球沿着曲线传递滚动?

用UG怎么做运动仿真,让球沿着曲线传递滚动?
我要回答
1个回答

使用点在曲线副,将圆球的圆心约束在曲线上。具体步骤是:

将小球定义为连杆,

为小球添加点在曲线上约束, 点为球心,曲线就是图中曲线

为点在曲线上约束添加驱动, 驱动假设为100毫米每秒

设置方案进行解算

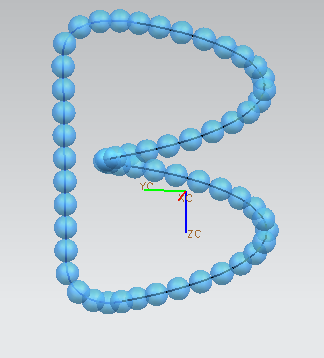

动画播放可以实现球沿着曲线传递滚动

查看全部
2022-01-11
(6) 回复 (1) 采纳

相关问题

UG怎么做运动仿真?
共1条回答 >
酒芯话: 我还没有学到这里来,前段时间买了一套,现在还在看模具设计的视频
回复
UG运动仿真 怎么做一个向下的运动?
共1条回答 >
GL1nkkk~:   有其他什么要求吗,如果没有,那就很简单了,例如让套筒沿着轴向下运动:画出一个轴和一个套筒将轴和套筒装配上将轴定义为固定连杆(即机架),将套筒定义为普通连杆然后定义一个移动副即可(套筒在重力作用下向下移动,也可以在套筒上加一个力,取消重力作用,就可以做匀速运动了)
(1) 回复
UG运动仿真中,怎么让一个物体跟着曲线的轮廓运动?
共1条回答 >
我爱我。: 1.测出曲线总长,假定为1000mm2.将小球定义为连杆,为小球添加点在曲线上约束,点为球心,曲线就是图中螺旋线3.为点在曲线上约束添加驱动,驱动类型为速度,单位毫米每秒,驱动假设为100毫米每秒4.将解算时间设置为1000mm/100毫米每秒=10秒5.播放结果即可
(5) 回复
UG怎么做仿真运动?
共1条回答 >
王京楠🎧: 进入仿真环境:“开始”——“运动仿真”——“新建仿真”——选择“动态”然后“确定”,这就进入运动仿真环境了,要真正动起来,还有很多要学的呢,不是两下子就能动的,比如说定连杆、运动副、设立运算方案和参数、最后解算才能运动,而且运动机构还得合理。希望能帮到你!
(29) 回复
