CAD07如何修改引线标注？

我要回答
2个回答

方法/步骤

1、由于下图中，其图元很多，为了方便看图者观察，可以使用多重引线标注命令来创建说明文字；

CAD07如何修改引线标注？

CAD07如何修改引线标注？

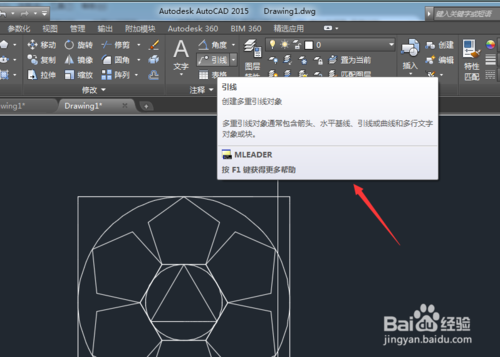

2、由于多重引线与以往我们所讲解的标注样式有很大不同，可以先学习下其定义；

CAD07如何修改引线标注？

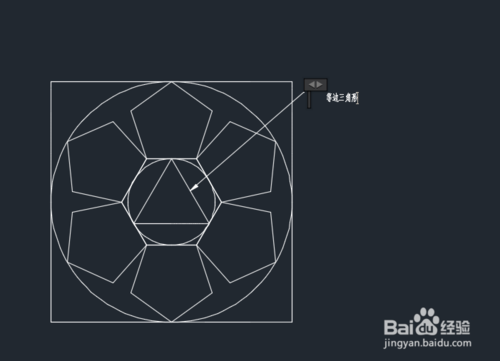

3、执行引行命令后，输入第一处说明文字：三角形；

CAD07如何修改引线标注？

4、如想更改引线的文字样式、线型、颜色、对齐方式等信息，可以参考下图对其进行设置；

CAD07如何修改引线标注？

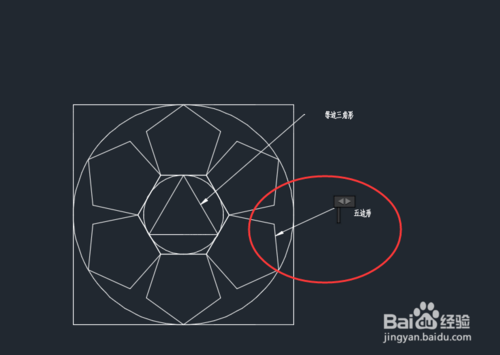

5、同样的方法创建第二个五边形引线；

CAD07如何修改引线标注？

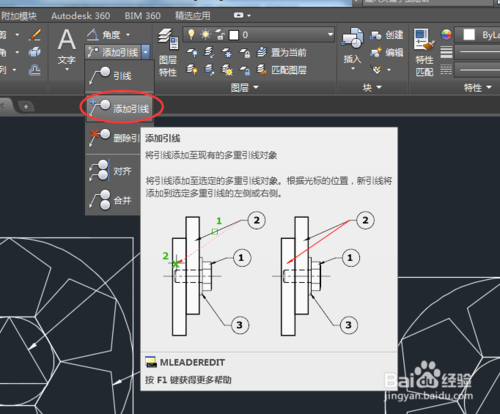

6、默认情况下，创建出来的引线标注其线较短，可以通过使用添加引线功能，对其进行更改，如图2；

CAD07如何修改引线标注？

CAD07如何修改引线标注？

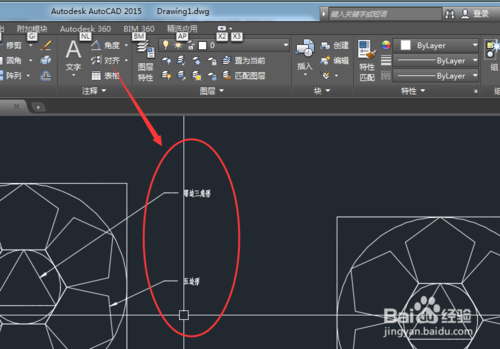

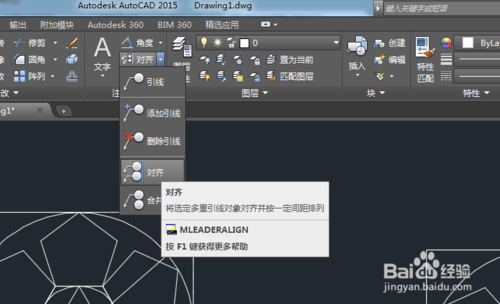

7、由于是随意标注的引线，其摆放位置不是很规范，可以执行多重引线下的对齐命令，让两个引线旋转的位置一样，图1为对齐定义，图2为执行后的效果。

CAD07如何修改引线标注？

查看全部
2020-09-23
赞 回复 采纳

将引线标注加大就可以了

查看全部
2020-09-23
赞 回复 采纳

相关问题

CAD07怎样修改引线标注？
共3条回答 >
A。骑蜗牛上大学🙈： 方法/步骤1、由于下图中，其图元很多，为了方便看图者观察，可以使用多重引线标注命令来创建说明文字；2、由于多重引线与以往我们所讲解的标注样式有很大不同，可以先学习下其定义；3、执行引行命令后，输入第一处说明文字：三角形；4、如想更改引线的文字样式、线型、颜色、对齐方式等信息，可以参考下图对其进行设置；5、同样的方法创建第二个五边形引线；6、默认情况下，创建出来的引线标注其线较短，可以通过使用添加引线功能，对其进行更改，如图2；7、由于是随意标注的引线，其摆放位置不是很规范，可以执行多重引线下的对....
赞 (5) 回复
CAD引线标注怎么修改颜色？
共2条回答 >
王桂平： 1、电脑打开CAD，点击标注后选择引线标注。2、给图形插入标注后，选中引线标注。3、选中引线标注后，在工具栏中更改颜色，选择要更改的颜色，点击即可。4、点击选择颜色后，就可以把引线标注的颜色给更改了。
赞 回复
CAD07版怎么修改标注尺寸数字？
共2条回答 >
Dan： 直接双击标注进入多行文字编辑器就可以修改标注内容了，在特性面板的文字替代中输入新的内容也可以
赞 回复
CAD标注引线怎样修改设置？
共1条回答 >
Ailsa 玲： 右键点击工具栏空白处，从弹出菜单中选择aCAD，然后调出快速标注的工具条，然后点击上面像闪电一样的那个快速引线的按钮，按s回车，会弹出相关的设置；或者输入le回车，s回车，也可以进入设置页面。
赞 回复
CAD引线标注长如何炸开修改？
共1条回答 >
support： 想更改标注文字，可以直接选中目标，ED命令编辑想完全炸开，直接选中目标，x命令即可
