UG中用三视图生成立体图

我现在有一个PRt格式的三视图,UG中什么工具能快速直接的生成实体?
我要回答
3个回答

方法一:选其中两个视图,拉升成实体,然后求交集(这个过程中需要将另一个视图旋转下,否则拉升的那个两个实体是平行的,哪来的交集呀!),即可!!

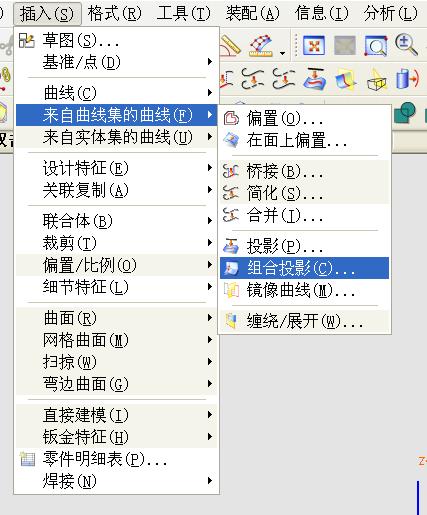

方法二:UG中有个组合投影,你可以用这个功能,将那些投影,就会生成一个空间的三维曲线(就是线条网状的),然后扫掠就可成实体.具体见下面的图片:

UG中用三视图生成立体图

查看全部
2022-01-04
(2) 回复 采纳

可以的,三视图就是一个参照。

查看全部
2022-01-04
回复 采纳

3D转2d就有工具,2d图档转成3D实体,只能人工一个一个的参照2d图档画出来.
你说的工具,目前估计没有,将来就不好说了.

查看全部
2022-01-04
(1) 回复 采纳
