溜溜问答 > 模型制作 > UG > UG运动仿真点在线上怎么做驱动？
Wengxiu
Wengxiu
邀请你来回答
299人阅读 2021-12-29

UG运动仿真点在线上怎么做驱动？

我要回答
1个回答

本文章介绍在UG运动仿真开发中，如何给部件添加驱动，操作方法如下。

设备：联想电脑

系统：Win10

软件：UG2019

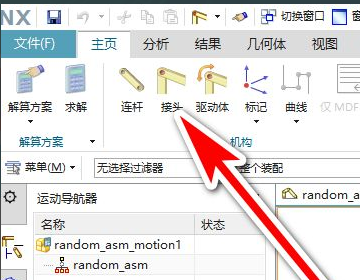

1、首先进入到运动仿真环境以后，点击运动副选项，在12版本中显示的是接头。

UG运动仿真点在线上怎么做驱动？

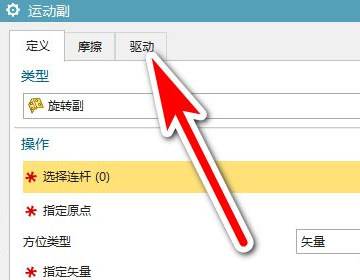

2、打开运动服对话框以后，点击最右侧的驱动选项。

UG运动仿真点在线上怎么做驱动？

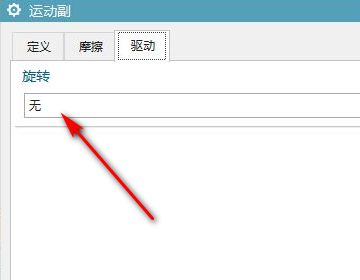

3、可以看到现在显示的是无，点击右侧的小三角。

UG运动仿真点在线上怎么做驱动？

4、然后会出现很多种系统，这里选择的是多项式。

UG运动仿真点在线上怎么做驱动？

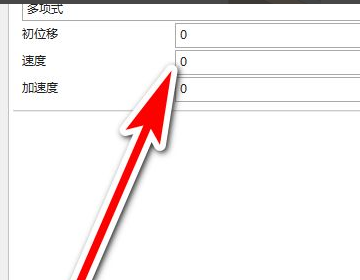

5、然后在出现的对话框中，输入速度点击确定。

UG运动仿真点在线上怎么做驱动？

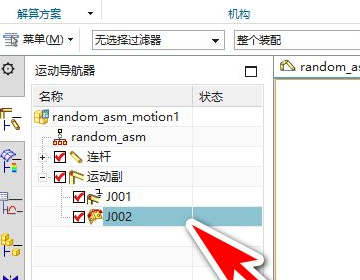

6、上面的操作完成后，在左侧的导航器中，就可以看到自己添加的驱动。

UG运动仿真点在线上怎么做驱动？

查看全部
2021-12-29
赞 回复 采纳

相关问题

UG运动仿真怎样以轨迹为驱动？
共3条回答 >
室内设计 小周： 需要用到“点在线上”约束。
赞 (3) 回复
UG做凸轮的运动仿真时，点在线上副怎么设置，为什么选择了点，选曲线的时候选不上？
共1条回答 >
✈️ＩｃｅＬａｎｄ✈️： 因为设置连杆时，没有把线加入连杆中
赞 回复
UG怎么做运动仿真？
共1条回答 >
酒芯话： 我还没有学到这里来，前段时间买了一套，现在还在看模具设计的视频
赞 回复
UG运动仿真 怎么做一个向下的运动？
共1条回答 >
GL1nkkk~： 　　有其他什么要求吗，如果没有，那就很简单了，例如让套筒沿着轴向下运动：画出一个轴和一个套筒将轴和套筒装配上将轴定义为固定连杆（即机架），将套筒定义为普通连杆然后定义一个移动副即可（套筒在重力作用下向下移动，也可以在套筒上加一个力，取消重力作用，就可以做匀速运动了）
赞 (1) 回复
UG怎么做仿真运动？
共1条回答 >
王京楠🎧： 进入仿真环境：“开始”——“运动仿真”——“新建仿真”——选择“动态”然后“确定”，这就进入运动仿真环境了，要真正动起来，还有很多要学的呢，不是两下子就能动的，比如说定连杆、运动副、设立运算方案和参数、最后解算才能运动，而且运动机构还得合理。希望能帮到你！
赞 (29) 回复
